往复式动力设备活塞结构三维数模

　　在往复式动力转换、流体输送类设备的核心运动副设计中，活塞是直接决定能量转换效率、密封可靠性与运行寿命的关键零件，其结构设计需要同时匹配缸体内径公差、运动行程边界、热膨胀补偿量以及与连杆组件的铰接配合要求，建模过程中需要严格对齐各配合面的形位公差，才能保证后续仿真与实际加工装配的一致性。从实际应用场景来看，这类活塞结构覆盖了车用往复式发动机、工业往复泵、中低压气体压缩机、工程机械液压缸以及通用气动气缸等多类设备，不同应用场景下的活塞结构细节存在明显差异：内燃机用活塞需要预留环槽的热膨胀间隙，顶部燃烧室造型需要匹配气流组织要求；泵类设备用活塞更侧重密封件安装槽的尺寸精度，减少高压流体的内泄漏；

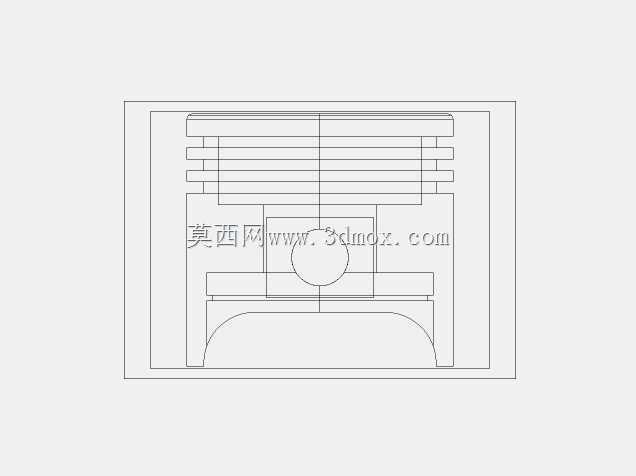

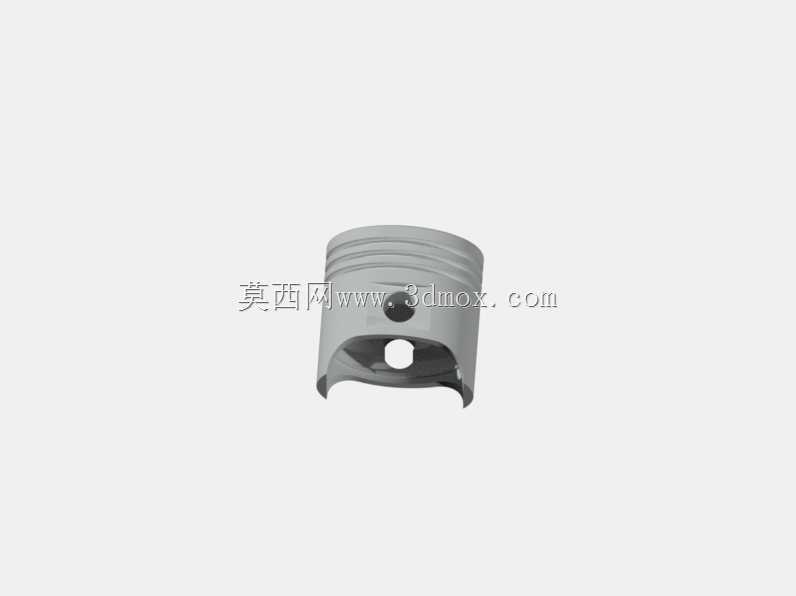

　　液压缸用活塞则需要强化与活塞杆连接部位的抗剪切强度，承受往复换向时的瞬时冲击载荷。本次建模的活塞结构采用了经典的筒式活塞主体设计，头部设置多道环槽结构，可分别适配气环与油环的安装，环槽的宽度、深度以及槽间的筋厚尺寸均按照通用系列的配合公差设定，能够直接匹配对应缸径的标准密封环配件，无需二次修改环槽参数即可完成选型适配。活塞销孔位置设置在裙部上方的受力核心区，销孔内侧预留了卡簧安装槽，可通过弹性卡簧实现活塞销的轴向限位，避免运动过程中活塞销窜动刮蹭缸体内壁；裙部型线采用了微椭圆的设计思路，建模时对垂直于销孔轴线方向的裙部尺寸做了微小的收敛处理，能够补偿工作状态下活塞受热膨胀以及侧推力带来的形变，防止热态运行时出现拉缸故障。

　　从安装边界来看，该活塞的外径尺寸严格对应标准缸径系列，整体长度匹配常规行程的曲柄连杆机构运动空间，活塞顶部到销孔中心的压缩高度尺寸经过反复校核，既保证了上止点位置时的余隙容积符合设计要求，也避免了活塞运动到上止点时与气门、缸盖等部件发生运动干涉。建模过程中对各过渡圆角做了统一处理，所有应力集中区域均设置了不小于R1的圆角过渡，尤其是销孔与活塞主体的连接部位、环槽根部的位置，避免交变载荷作用下出现应力集中导致的疲劳裂纹。裙部下端的弧形避让结构，是为了匹配曲轴回转过程中连杆的摆动角度，当活塞运动到下止点位置时，连杆大端的摆动轨迹不会与活塞裙部发生碰撞，这一细节在建模时通过运动仿真做了全行程验证，

　　确保整个运动周期内各部件之间的最小安全间隙符合设计规范。从功能特性上看，该活塞结构可实现缸体内部腔体的容积周期性变化，配合进排气阀组或者配流机构完成能量转换或者流体输送：在动力输出场景下，燃烧室的高压燃气作用在活塞顶部，推动活塞做往复直线运动，通过活塞销传递给连杆，将直线运动转换为曲轴的旋转运动对外输出扭矩；在流体输送场景下，曲轴带动活塞往复运动，通过腔体容积变化形成的压差完成流体的吸入与排出，实现增压输送的功能。设计过程中充分考虑了不同工况下的适配性，活塞主体的壁厚设置兼顾了轻量化与结构强度要求，既不会因为壁厚过大导致往复运动惯性力超标，增加曲柄连杆机构的动载荷，也不会因为壁厚不足导致高压工况下出现结构变形，影响密封性能。环槽的位置排布经过优化，最靠近顶部的第一道环槽距离顶面的距离符合热负荷防护要求，避免高温燃气直接作用导致密封环过早失效，各道环槽之间的间距也满足密封环的安装与散热需求，能够将活塞头部的热量通过密封环传递到缸壁，再通过冷却系统带走，维持活塞工作温度在合理区间。
