直升机主旋翼桨毂连接结构三维数模

　　这套三维数模完整还原了直升机主旋翼系统的核心连接与传动结构，覆盖从旋翼轴安装基座到桨叶连接铰的全部关键部件，可直接用于旋翼系统的结构原理验证、装配干涉检查以及相关教学演示场景。在实际通航及军用直升机的运维、改装设计工作中，这类旋翼核心结构的数模能够帮助设计人员快速梳理载荷传递路径，无需反复拆解实体设备就能完成铰节点活动范围校验、变距拉杆行程匹配等核心设计校核工作。

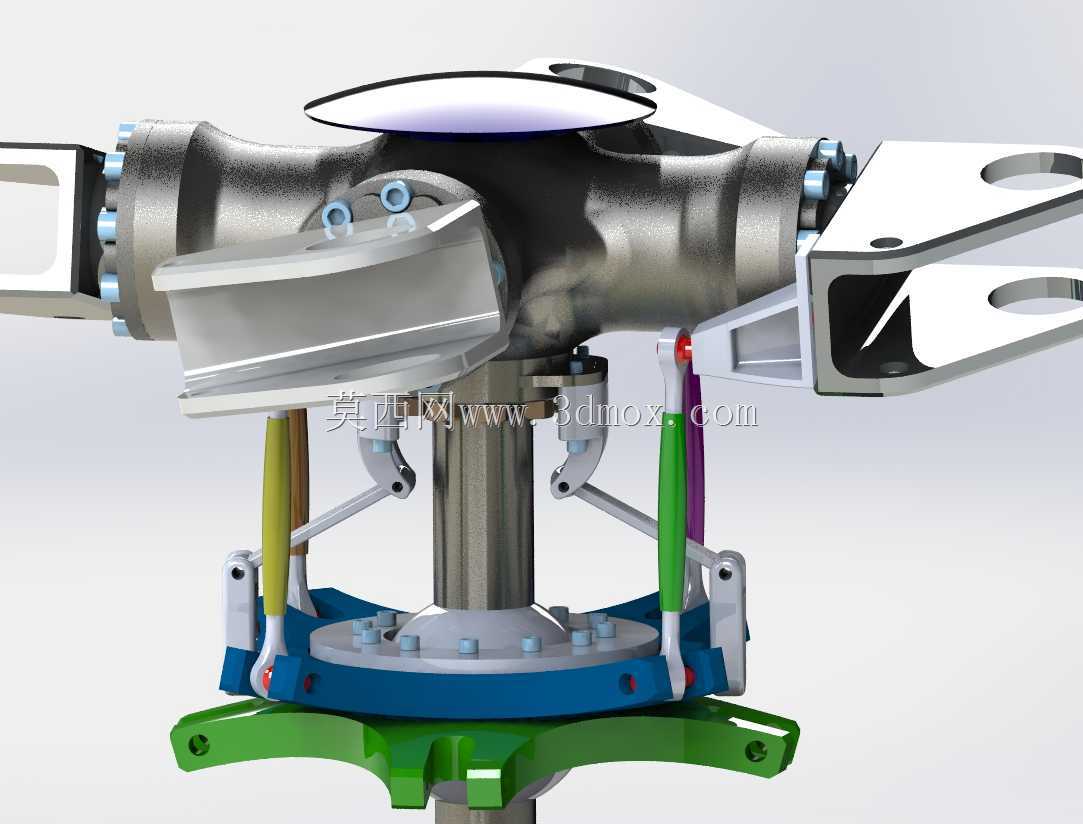

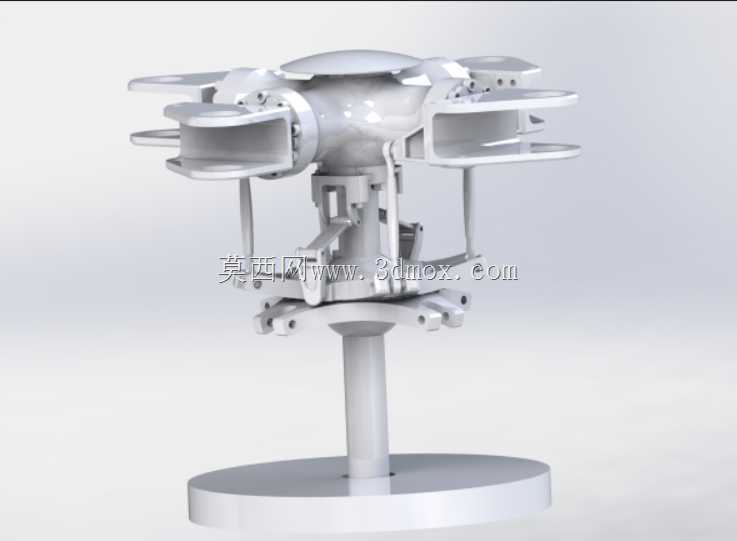

　　从结构功能划分来看，模型下部的绿色安装基座是整套旋翼系统与机身主减速器输出轴的连接边界，基座上预留的螺栓孔位完全匹配现役主流轻型直升机的安装法兰尺寸，安装面平面度公差在建模时按照航空构件通用要求设置，能够保证与减速器输出端的同轴度要求，避免旋翼高速旋转时产生额外的偏心振动。基座上方的蓝色承力环是整个旋翼系统的静载荷承载部件，承担着全部桨叶旋转产生的升力传递，建模时对承力环上的螺栓过孔、定位销孔都做了精确还原，孔位的位置度公差符合航空构件装配要求，能够保证与下部基座、上部铰支座的装配同轴度。

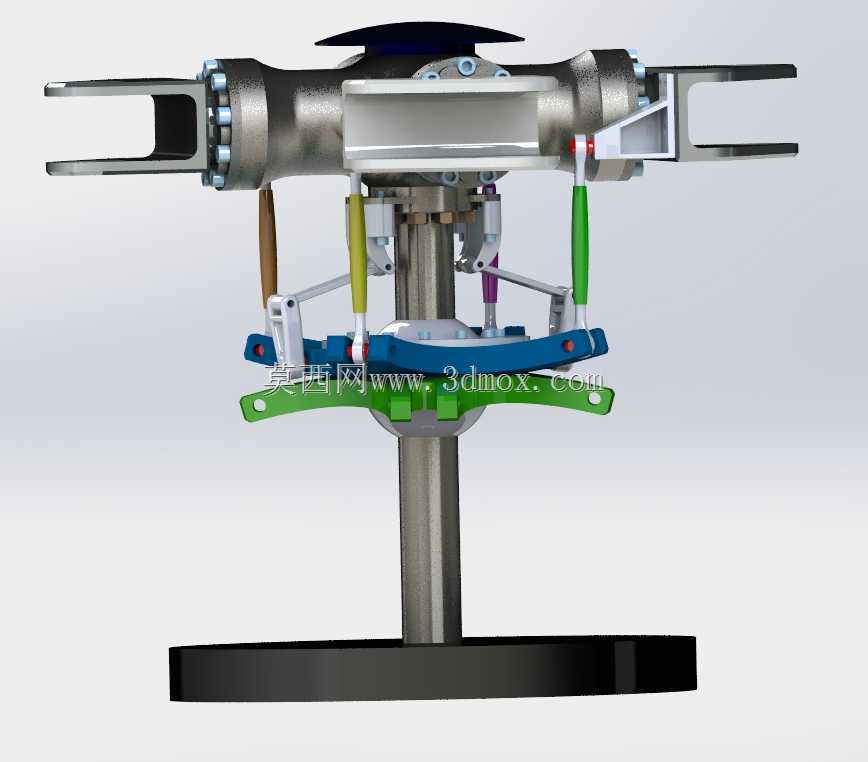

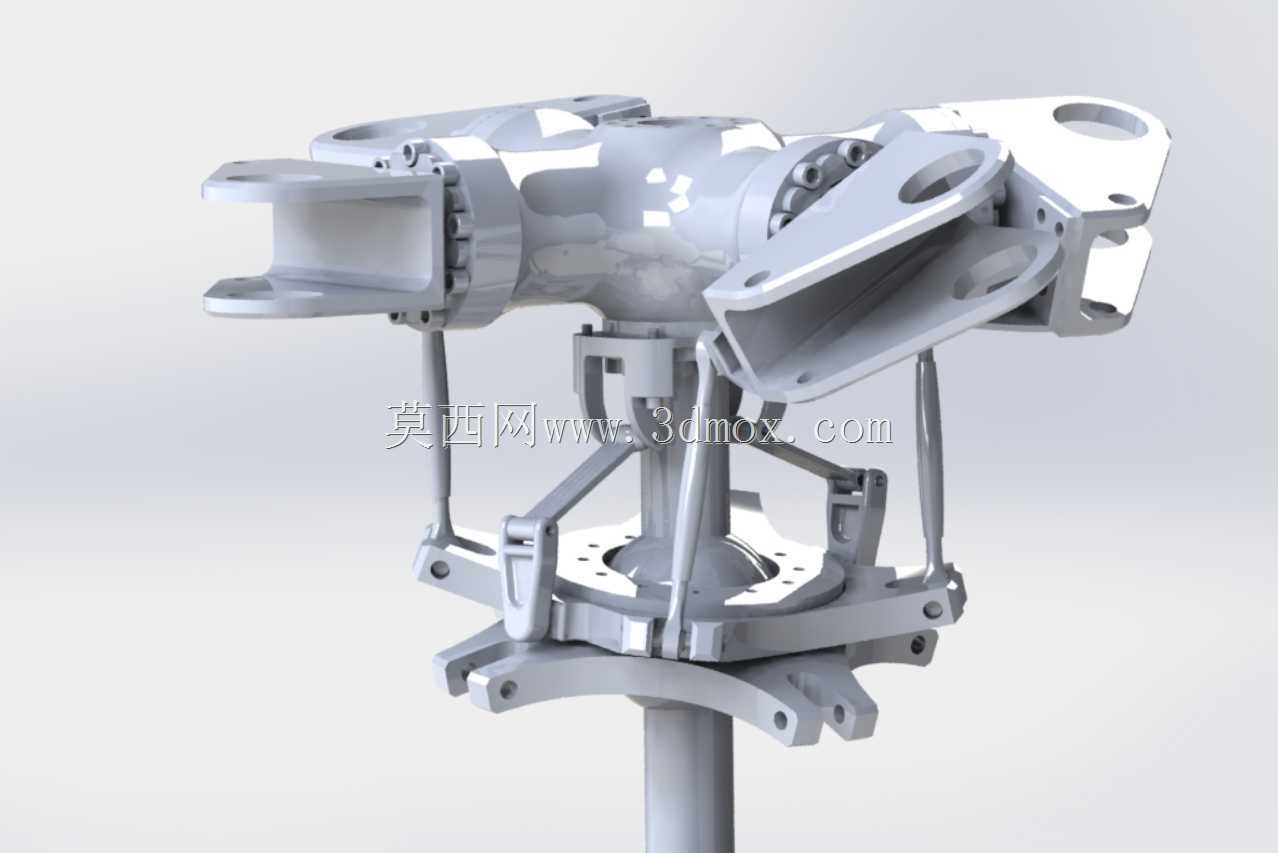

　　中部的主轴结构采用阶梯轴设计，不同轴段分别对应承力环安装位、变距滑套滑动位、桨毂主体安装位，轴段的直径差按照载荷梯度设置，既避免了应力集中问题，也能控制整套结构的整体重量。主轴周边布置的多根变距拉杆与扭力臂，是实现旋翼总距、周期变距功能的核心传动部件，建模时还原了拉杆两端的关节轴承安装结构，能够真实模拟拉杆在变距过程中的摆动角度，设计人员可直接通过数模模拟拉杆全行程动作，排查是否存在与周边构件的运动干涉。

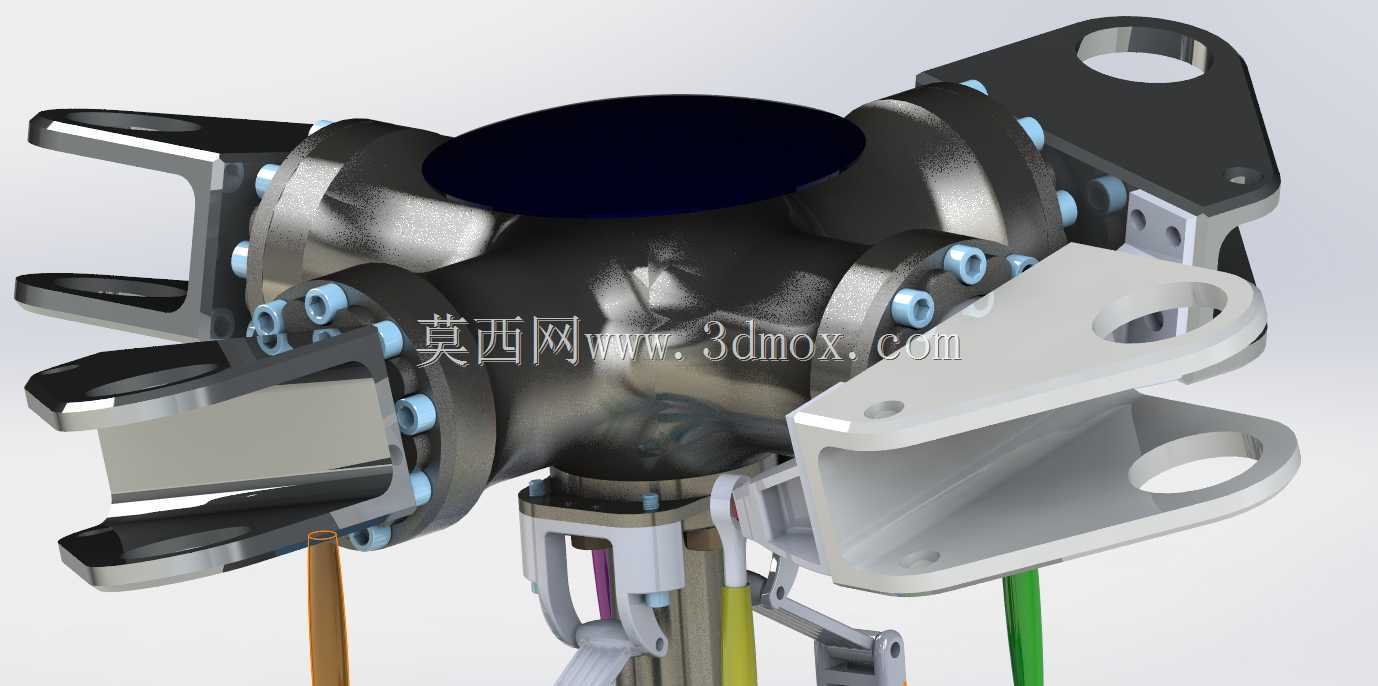

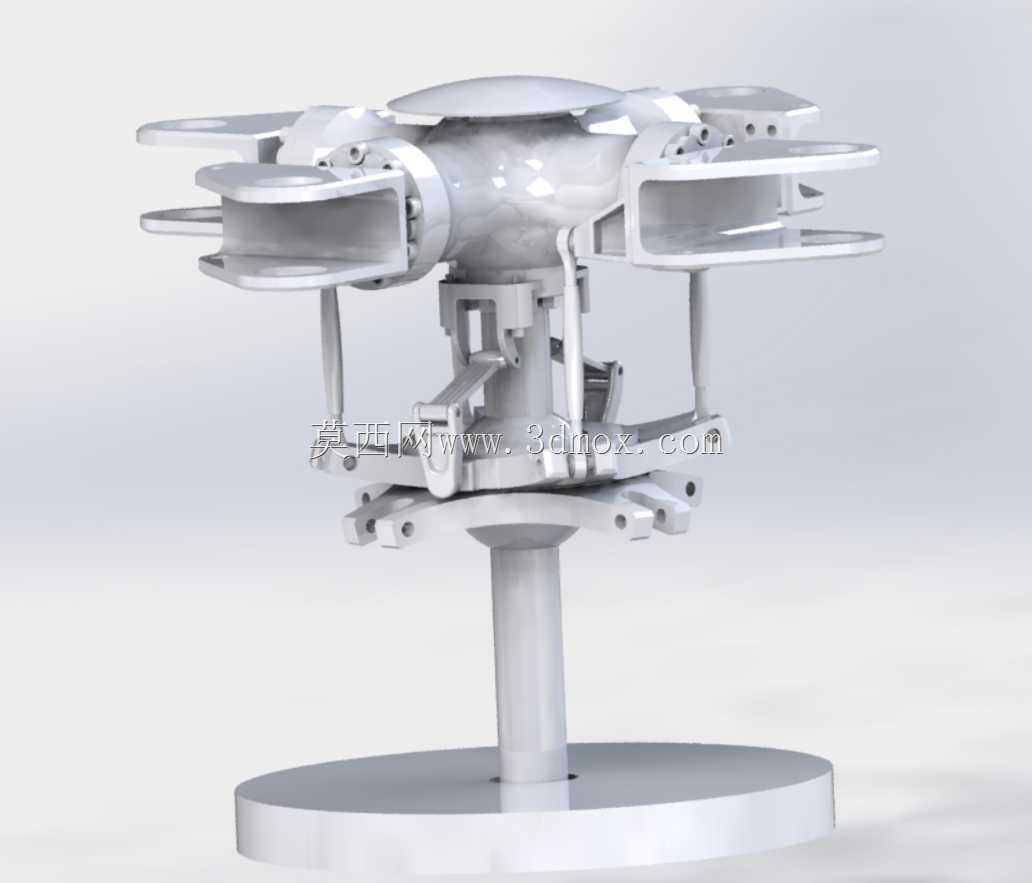

　　上部的桨毂主体是连接主轴与各片桨叶的核心构件，模型中还原了桨毂上的水平铰、垂直铰安装位，对应实现桨叶的挥舞、摆振运动自由度，铰节点的轴承安装位、润滑通道预留位置都做了细节刻画，能够直观展示铰接式旋翼的运动原理。桨毂上伸出的桨叶连接臂预留了标准的桨根连接接口，接口尺寸匹配通用轻型直升机的金属桨叶、复合材料桨叶安装尺寸，可直接对接不同材质桨叶的数模做整体装配验证。桨毂顶部的整流罩结构按照气动减阻要求设计，曲面造型贴合桨毂上部的凸起结构，能够减少旋翼旋转时的顶部气动阻力，整流罩的安装卡扣位置也做了还原，可模拟实际的快拆维护场景。

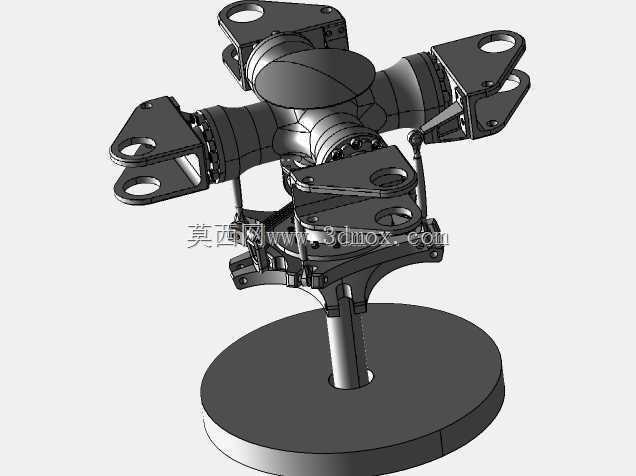

　　在建模逻辑上，整套结构采用自下而上的装配建模思路，每个单独零件都保留了完整的建模特征树，没有做特征合并或外部参考丢失的处理，设计人员可直接对单个零件进行参数修改，比如调整承力环的壁厚、变距拉杆的长度、桨毂连接臂的角度，快速适配不同起飞重量的直升机旋翼设计需求。所有运动副的连接关系都按照实际装配约束设置，无需重新添加配合就能直接做运动仿真，验证旋翼在不同总距、周期变距输入下的各部件运动轨迹，排查极限工况下的结构碰撞问题。

　　从安装边界来看，整套旋翼结构的下部安装法兰直径、主轴总高度、桨叶连接臂的展开尺寸都按照轻型直升机的实际尺寸设置，安装时下部基座与主减速器输出轴采用止口定位+螺栓紧固的连接方式，止口的配合公差按照H7/h6的间隙配合设置，既保证装配时的同轴度，也方便后期维护时的拆解作业。各铰节点的润滑注油嘴位置都预留了足够的操作空间，维护时无需拆解周边构件就能完成注油保养作业，符合航空设备的维护性设计要求。

　　对于从事直升机结构设计、航空机电专业教学、通航设备改装的从业者来说，这套数模能够直观展示铰接式旋翼的完整结构组成与运动逻辑，可作为旋翼系统方案设计阶段的参考基准，也可用于结构力学仿真前的几何模型导入，减少从零开始建模的重复工作量，提升设计与教学的效率。
