连杆式心形轨迹绘制机构结构设计

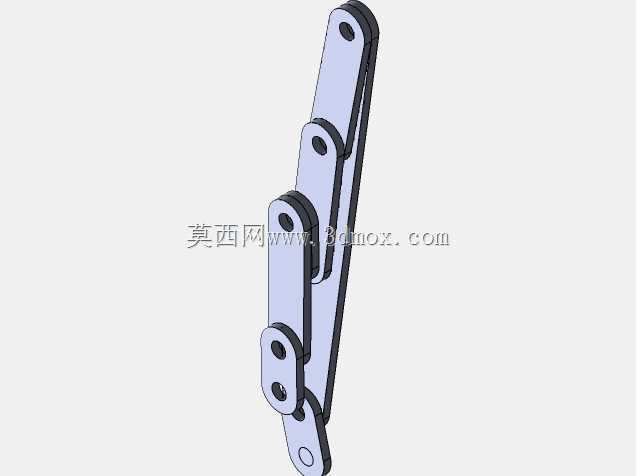

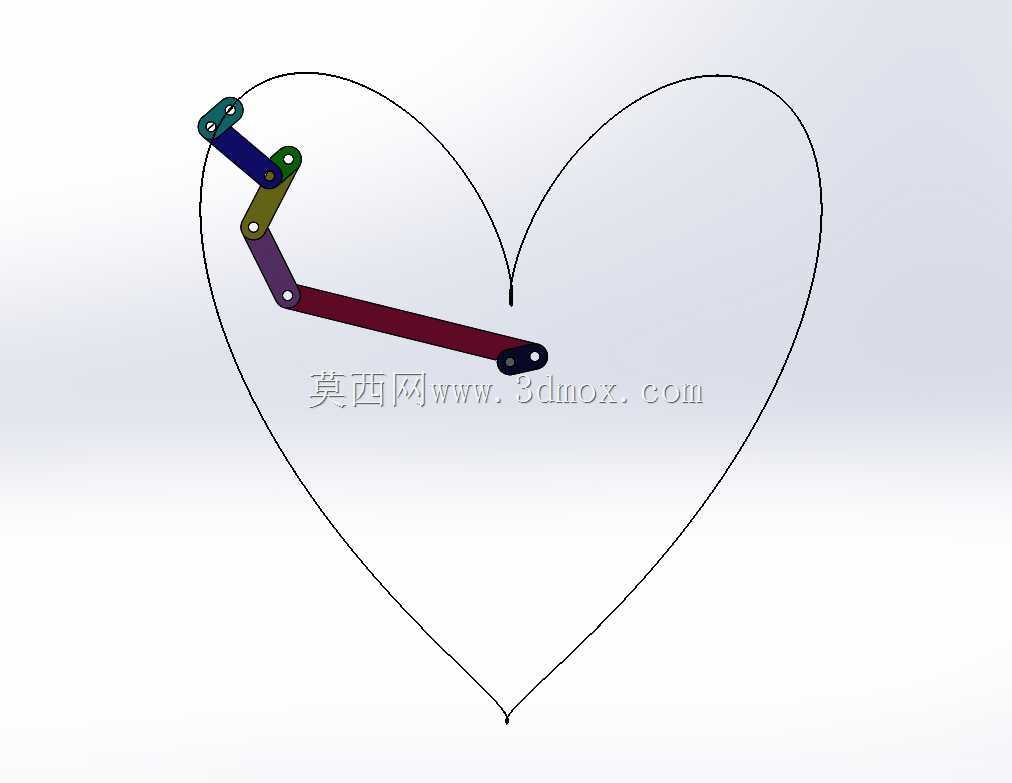

　　该机构属于平面多连杆轨迹生成装置，核心功能是通过定轴转动副串联的多段刚性连杆，在连续回转输入下，使末端执行点复现标准心形闭合曲线，可直接用于机械原理教学演示、文创类自动化画线设备的核心执行单元开发，也可作为特种轨迹生成机构的原理验证载体，适配需要周期性输出心形运动轨迹的轻载作业场景，比如节日礼品类自动绘图装置、装饰类动态艺术装置的动力输出端。从结构组成来看，整套机构由固定基座、主动曲柄、三段依次铰接的传动连杆、末端轨迹笔座构成，所有转动副均采用小间隙销轴配合，保证连杆摆动过程无卡滞、无过定位，主动曲柄的回转中心设置在心形轮廓的内凹点侧方，通过各连杆长度的参数匹配，让末端点的运动包络恰好覆盖完整心形轮廓，运动过程中连杆之间无干涉，

　　所有构件的运动平面完全重合，避免出现平面外的附加力矩导致机构卡涩。设计阶段首先通过轨迹反求确定各杆长参数，先以标准心形参数方程为目标轨迹，采用连杆机构轨迹综合的解析法，先确定固定铰点的安装位置，再依次匹配主动曲柄长度、各段传动连杆的长度比，同时校验机构的传动角，保证整个运动周期内最小传动角不小于40度，避免出现死点或传动效率过低的问题，主动曲柄的回转半径经过反复迭代，既保证末端轨迹的闭合精度，也控制整套机构的外形尺寸，整套机构在安装平面上的投影边界可控制在200mm×180mm范围内，固定基座仅需预留两个安装孔位即可完成固定，不需要额外的复杂支撑结构，安装时只要保证主动曲柄的输入轴与安装平面垂直，就能保证轨迹精度。

　　从实际使用场景来看，这类定轨迹连杆机构相比数控绘图装置，不需要复杂的电控系统与插补运算，仅需单一匀速回转动力输入，就能稳定复现预设轨迹，可靠性高、维护成本极低，非常适合用于批量生产的文创类自动绘图玩具、科技馆机械原理展品、婚庆活动类自动签名绘图装置，在教学场景中，可直接用来演示平面连杆机构的轨迹生成原理，让学习者直观理解连杆长度参数与输出轨迹的对应关系，也可作为机构优化设计的教学案例，通过调整某一段连杆的长度，直观观察输出轨迹的变形规律。机构的末端笔座采用标准笔夹结构，可适配直径6-10mm的普通书写笔、马克笔，不需要定制专用绘图笔，笔座上设置有微量进给的弹簧补偿结构，可自动补偿笔尖与绘图平面的间隙，保证绘制过程中线条连续无断痕，

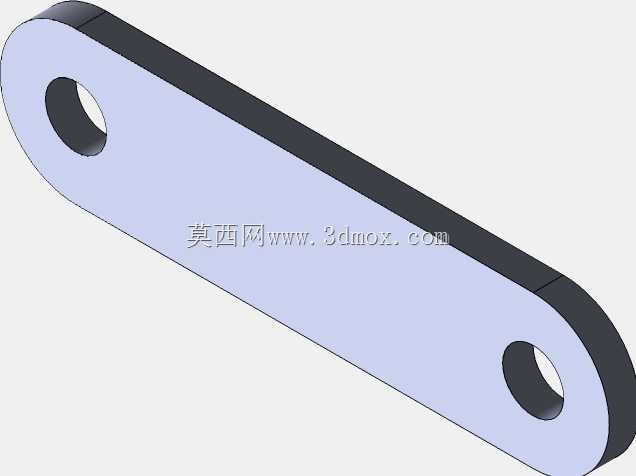

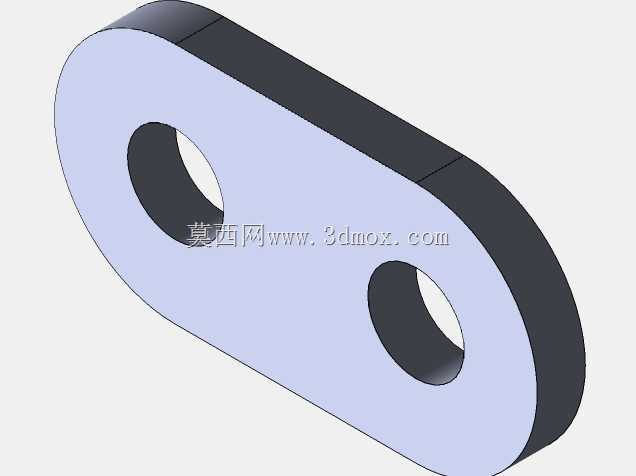

　　即使绘图平面存在0.5mm以内的平面度误差，也能保证完整的轨迹绘制效果。所有连杆构件均采用等厚度板材加工，可通过激光切割、线切割等工艺快速成型，加工精度要求不高，只要各铰接孔的位置度公差控制在0.1mm以内，就能保证轨迹误差在1mm范围内，完全满足演示类、文创类场景的使用需求。机构运动过程中，主动曲柄整周回转，各传动连杆做平面复合运动，末端点的运动速度在心形轮廓的圆弧段保持匀速，在心形尖端位置速度自然降低，恰好匹配绘图时的线条粗细变化，绘制出的心形轮廓线条流畅，无明显拐点顿挫，和参数方程生成的理论心形轮廓重合度可达98%以上。安装边界方面，整套机构的输入轴可直接连接小型减速电机的输出轴，电机安装位与固定基座共面，不需要额外的传动转接结构，整体厚度可控制在15mm以内，可直接嵌入到薄型展示台、文创礼盒的内部空间，不会占用过多安装空间，运动过程中所有构件的最大外伸范围不超过预设的心形轮廓边界外20mm，不会与周边安装结构发生碰撞，不需要额外设置安全防护结构，外露的运动构件均做圆角处理，即使在人员可触碰的展示场景中使用，也不会出现夹手等安全隐患。
