六缸柴油发动机曲轴带活塞总成结构

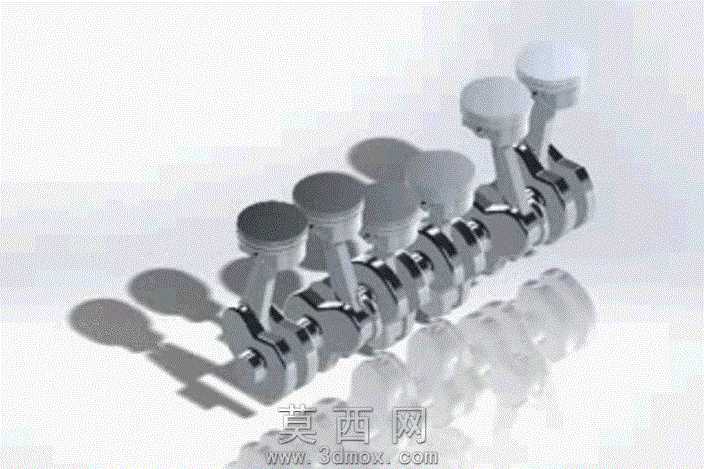

本模型为直列六缸柴油发动机核心曲柄连杆机构总成，采用三维参数化建模方式完成整体结构搭建，完整还原了六缸机型曲轴与活塞组的配合关系。建模过程中首先依据柴油机动力输出的冲程时序，确定六个曲柄销的相位角排布，直列六缸机型采用1-6-2-5-3-4的做功顺序，对应曲柄夹角间隔120度，保证曲轴运转过程中一阶、二阶惯性力的完全平衡，降低整机振动水平。模型中曲轴部分完整构建了主轴颈、曲柄销、曲柄臂、平衡块的细节结构，各轴颈处的圆角过渡、油道开孔特征均做了还原，平衡块的轮廓按照离心力平衡计算结果设计，可抵消活塞连杆组往复运动产生的惯性力矩。活塞部分还原了活塞顶燃烧室凹坑、活塞环槽、活塞销座的结构，活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构与曲轴曲柄销配合，完整还原了实际装配中的连接关系。材质渲染上，曲轴与连杆部分采用锻钢金属材质，添加了调质处理后的哑光金属质感，活塞部分采用铝合金材质，呈现出轻量化构件的银白金属光泽，各配合面做了不同的粗糙度区分，轴颈配合面做高光处理，非加工面做哑光质感还原。模型还配套制作了曲轴运转的动画演示，可直观展示六个活塞随曲轴转动的往复运动过程，清晰呈现四冲程柴油机进气、压缩、做功、排气冲程中各缸活塞的位置对应关系，能够直观展现曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的工作原理。整体建模严格遵循内燃机设计的结构规范，各部件的尺寸比例符合车用六缸柴油机的常规设计参数，装配关系完整无干涉，可用于柴油机结构原理演示、动力总成布局参考以及相关教学演示场景使用。
