往复式发动机连杆三维结构设计

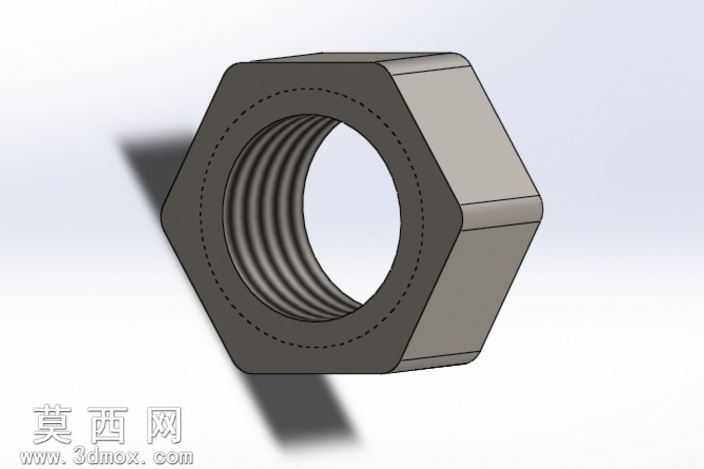

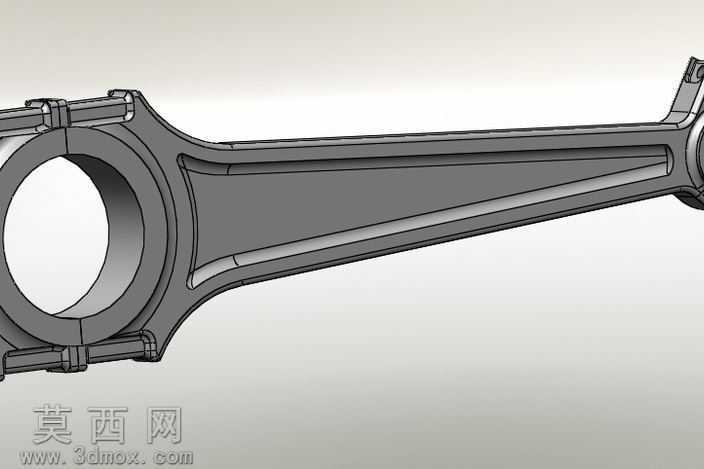

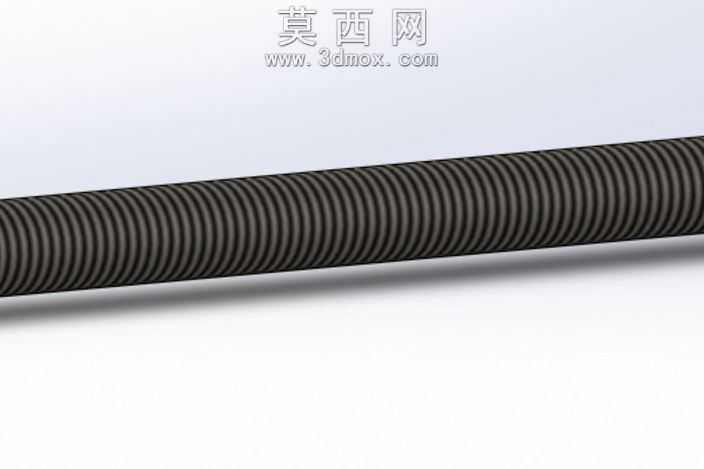

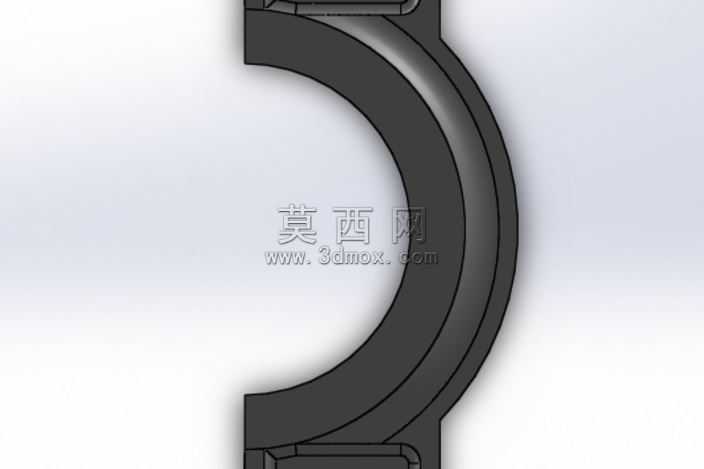

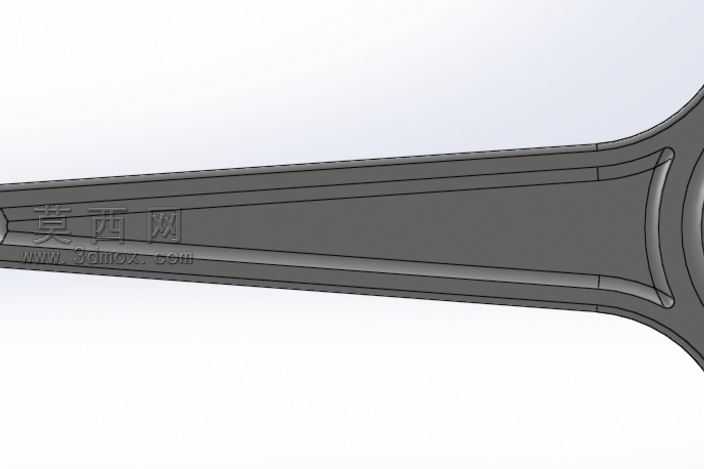

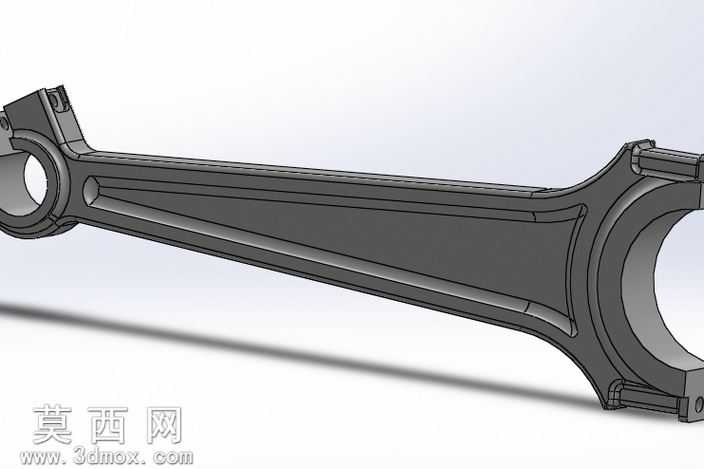

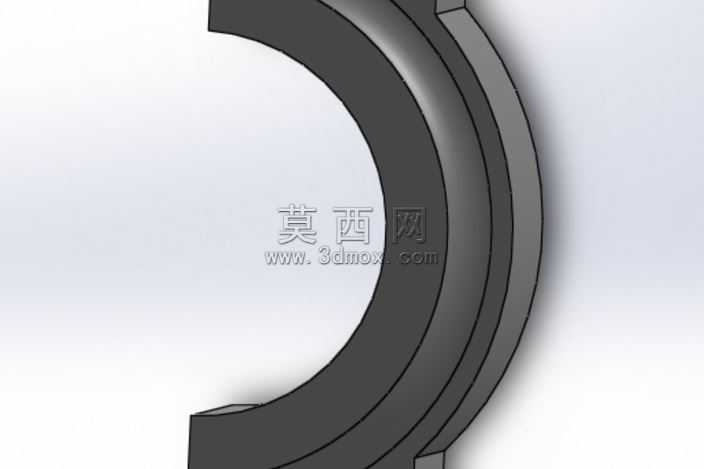

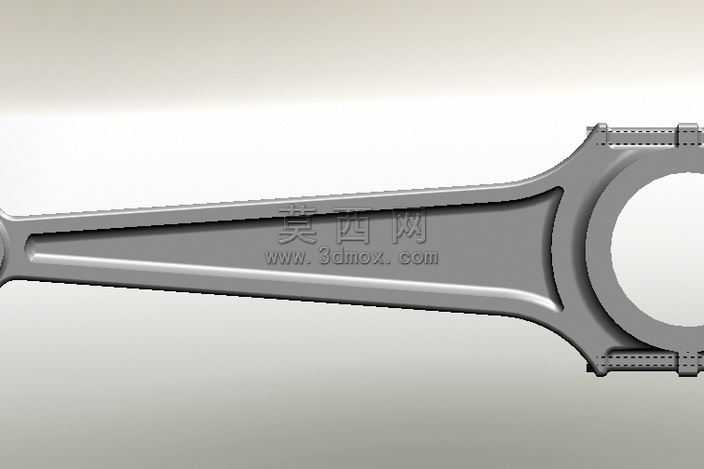

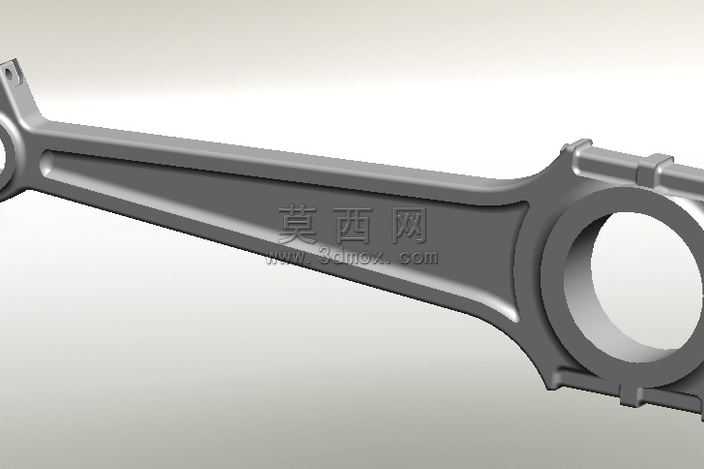

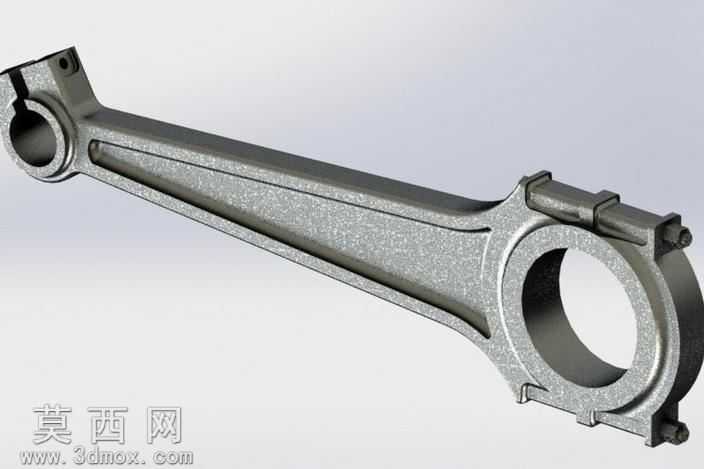

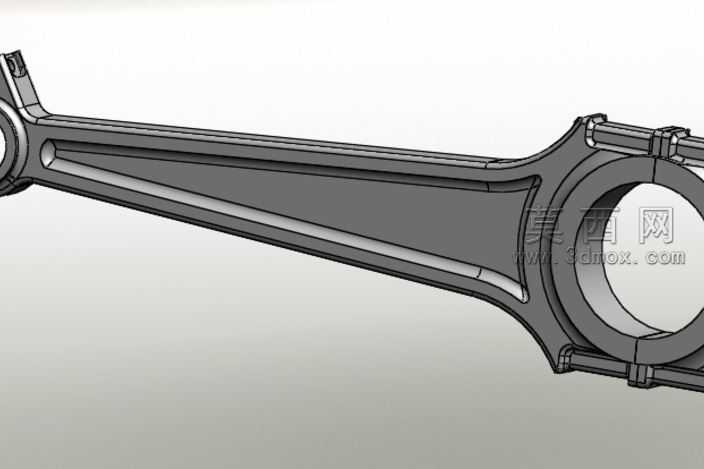

本作品为往复式发动机核心传动部件连杆的三维建模设计成果，建模过程依托参数化三维设计软件完成，全程遵循内燃机连杆的实际工程设计规范与力学性能要求。建模阶段首先梳理连杆的功能逻辑：连杆作为连接活塞与曲轴的关键传动件，需要将活塞承受的往复直线运动作用力传递给曲轴，转换为曲轴的旋转扭矩输出，因此整体结构分为小头端、杆身、大头端三个核心功能区段。建模时先绘制各关键截面的二维草图，通过拉伸、旋转等基础特征搭建整体毛坯轮廓，再针对各功能区域做精细化结构处理：小头端设计为带贯通衬套安装孔的环形结构，孔位同轴度公差严格控制在工程允许范围内，端面做倒角处理避免应力集中；杆身采用工字形截面设计，在保证整体抗弯、抗扭强度的前提下尽可能降低构件自重，减少往复运动过程中的惯性力损耗，杆身与大小头的过渡区域全部采用大圆角平滑过渡，从结构设计层面降低应力集中系数，避免交变载荷下的疲劳断裂风险；大头端设计为分体式结构，配套连杆盖的定位凸台、螺栓安装孔位都做了精准的位置约束，保证拆分后重新装配的同轴度精度，大头端内壁预留轴瓦安装的定位卡槽，所有安装孔位都做了沉头、倒角细节处理，还原真实零件的加工工艺特征。材质与渲染阶段，为还原锻钢连杆的真实质感，赋予模型锻造合金钢材质，调整材质的金属粗糙度、反射参数，模拟锻造表面的细微颗粒质感，同时添加合理的环境光照与软阴影效果，通过多角度渲染充分展示连杆的整体轮廓、截面特征与各部位的结构细节。整个设计过程充分考虑连杆实际工作中承受的交变拉压载荷、惯性力冲击特性，所有结构参数都参考成熟内燃机连杆的设计比例，既保证三维模型的结构完整性与尺寸合理性，也能直观呈现连杆的工作原理与结构特点，可用于发动机结构教学、零部件原理演示以及相关设计方案的参考验证。
