带外螺纹安装结构的柱式传感元件

　　这款柱式传感元件的设计，最初是面向密闭管路内流体参数检测场景做的结构适配，在工业现场的液压系统、润滑管路、小型气动回路里都能找到对应的安装位。做结构设计的时候最先敲定的是下部的外螺纹安装段，这部分的螺纹规格选用了常规管路通用的细牙螺纹，既保证安装时的同轴度，也能在拧紧后依靠螺纹配合面实现初步密封，不需要额外加装太厚的密封垫片就能适配1.6MPa以内的管路静压工况，避免了大尺寸密封件挤占安装空间的问题。

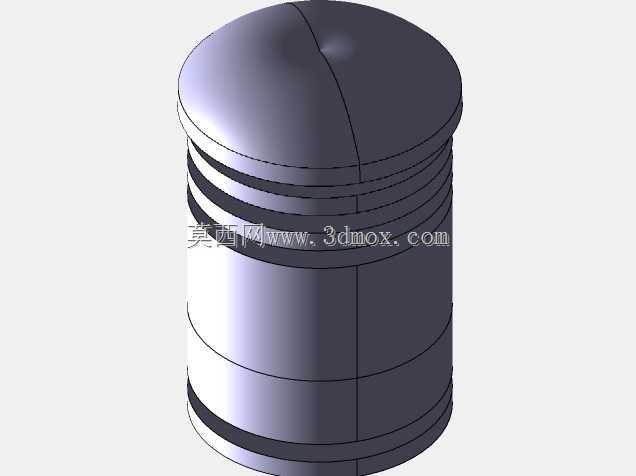

　　从外形结构来看，整体采用圆柱主体加分段环槽的设计，中部的多道环槽并非装饰结构，一方面是在注塑或者金属切削加工时预留的装夹定位位，方便车床加工时的卡盘装夹，减少加工振刀导致的圆度误差；另一方面这些环槽也可以作为密封圈的安装位，当安装孔深度存在小幅公差偏差时，可以灵活调整O型圈的安装位置，适配不同深度的安装座，不用针对每个安装位单独调整主体长度。顶部的半球形端盖做了中分合模线设计，这是考虑到内部传感芯体的装配需求，半球形的弧面不会在流体冲刷时形成直角扰流，减少流体紊流对检测精度的干扰，同时弧面结构也能分散流体正面冲击的应力，避免长期受流体冲蚀导致端盖变形渗漏。

　　设计过程中特意控制了整体的径向尺寸，主体外径比配套的安装螺纹大径单边多出1.5mm，这个尺寸差刚好能在安装时让主体端面贴合安装座的限位台阶，不会出现螺纹拧过位导致的传感面偏移。安装边界上，整体轴向长度控制在常规管路壁厚加安装座凸台的总厚度范围内，安装后不会突出管路内壁过多，也不会在管路外侧留下过长的突出段，避免现场布线时被其他管线剐蹭。端盖部分的壁厚做了等厚设计，不管是采用金属车削加工还是工程塑料注塑成型，都能保证壁厚均匀，减少加工冷却时的收缩变形，保证内部芯体的安装腔尺寸精度，芯体安装后不会因为腔室变形出现挤压受力，影响检测信号的稳定性。

　　实际应用中，这类传感元件可以适配压力检测、温度检测、液位触发等多种芯体的安装，只需要调整内部腔室的走线槽位置，就能兼容不同引脚数的传感芯体，不需要重新开模或者调整外部主体结构。中部的环槽结构除了装夹和密封的作用，还可以作为外部接线的防脱固定位，在现场布线时可以将线缆用扎带固定在环槽位置，避免线缆受拉时扯动内部接线端子，导致信号中断。顶部的半球面在接触流体时，不会像平面端盖那样容易积存介质中的杂质，长期使用后不会因为杂质堆积覆盖传感面，降低检测灵敏度，减少了日常维护的清理频次。

　　在结构强度校核阶段，针对螺纹安装段做了抗扭强度计算，保证在常规扳手拧紧力矩下不会出现螺纹滑牙或者主体断裂的情况，环槽位置的壁厚也做了强度验证，在承受额定管路压力的情况下，环槽位置的变形量控制在0.02mm以内，不会因为压力变形挤压内部的走线空间。整体结构没有多余的异形曲面，所有加工面都是回转体结构，不管是采用数控车削加工还是注塑成型，都能实现较高的加工效率，不需要额外的多轴铣削工序，能有效控制加工成本，适合批量生产应用。安装时只需要在螺纹段缠绕适量密封带或者涂抹密封胶，对准安装孔拧到台阶面贴合即可，不需要复杂的安装工装，现场运维人员用常规扳手就能完成拆装更换，降低了现场维护的难度。
