内齿式空心轴传动连接部件结构设计

　　在中小功率动力传输场景中，这类带内齿结构的空心轴构件常作为扭矩传递的核心连接单元，常见于伺服驱动进给系统、小型输送线动力接驳端、精密检测设备的传动链路里，区别于实心花键轴的设计，空心贯通的内孔结构一方面可以为穿线、同轴定位销、流体通路预留布设空间，另一方面能在保证扭转强度的前提下降低构件自身重量，减少传动链路的转动惯量，对于启停频繁的往复传动场景，能有效降低驱动端的动态负载冲击。

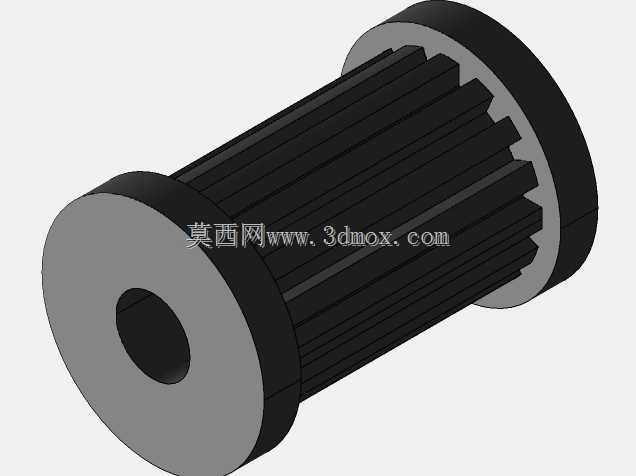

　　从结构细节来看，构件主体为等直径圆柱段，外圆周向分布的轴向直齿并非用于外啮合传动，而是作为周向防转的卡合结构，与外部配套的带内槽的轴套配合时，可实现无键式的扭矩传递，避免键连接带来的应力集中问题，同时装配时无需额外加工键槽，能缩短配套零件的加工工序。两端的凸缘结构为安装定位面，凸缘外径大于主体齿段外径，装配时可直接抵靠在配套轴承的内圈端面或者安装座的定位台阶上，无需额外加装轴套定位，能简化装配链路的零件数量。中间的贯通内孔为光孔设计，公差带选用H7级精度，可适配光轴穿装定位，也可作为气路、走线的通道，在需要同轴布设检测线路的传感器安装场景中，这种空心结构能避免线路外露，提升设备整体的布线规整度。

　　设计过程中首先需要匹配传动链路的额定扭矩需求，核算齿部的挤压应力与剪切强度，外齿的齿形选用渐开线短齿设计，齿顶高系数取0.8，相比标准齿形能提升齿根的抗弯强度，适合频繁正反转的传动工况。主体段的长度需要匹配安装位的跨距，两端凸缘的厚度根据轴向定位的承压需求计算，避免装配锁紧时出现凸缘变形。内孔的直径设计需要兼顾穿装需求与轴体自身的抗扭截面系数，不能为了追求大通孔过度削减壁厚，否则会导致齿根到内孔的壁厚不足，受扭时出现开裂风险。外齿的加工精度选用7级精度，既能保证与配套槽套的配合间隙控制在合理范围，避免传动回程误差过大，又不会过度提升加工成本。

　　实际安装时，该构件的安装边界需要注意几个核心尺寸：两端凸缘的外径决定了安装座的沉孔加工尺寸，沉孔深度需要略大于凸缘厚度，保证装配后凸缘端面不突出安装面；主体齿段的外径与配套的连接套内槽尺寸为间隙配合，单边间隙控制在0.02-0.05mm之间，既保证装配顺畅，又能减少传动时的齿面冲击；贯通内孔与穿装的定位轴为间隙配合，装配时可在接触面涂抹少量润滑脂，减少长期转动时的磨损。在传感器配套的传动场景中，这类构件常用来连接检测端的旋转轴与驱动端，空心内孔可穿过传感器的信号线缆，避免线缆随轴转动时出现缠绕问题，同时内齿的卡合结构能保证传动无滑差，确保检测信号的转速、转角数据与实际驱动端完全同步。

　　从工况适配性来看，该构件的结构设计适配中低转速、额定扭矩在50N·m以内的传动场景，表面做发黑处理即可满足常规车间环境的防锈需求，如果用于潮湿或者有腐蚀介质的场景，可更换为不锈钢材质或者做镀镍处理。齿部的受力面在装配时需要保证完全贴合，避免局部接触导致齿面早期磨损，两端凸缘的定位端面需要与轴线保持垂直，垂直度公差控制在0.02mm以内，否则装配后会出现轴系跳动，影响传动平稳性。在三维建模过程中，齿形的绘制需要先通过方程生成渐开线齿廓，再阵列生成全部轮齿，两端凸缘与主体段的衔接处做R0.5的圆角过渡，减少应力集中，内孔的两端做C1倒角，方便穿装轴或者线缆时导入，避免锐边划伤线缆绝缘层或者轴面。
