全自动软管膏体灌装生产线设备结构

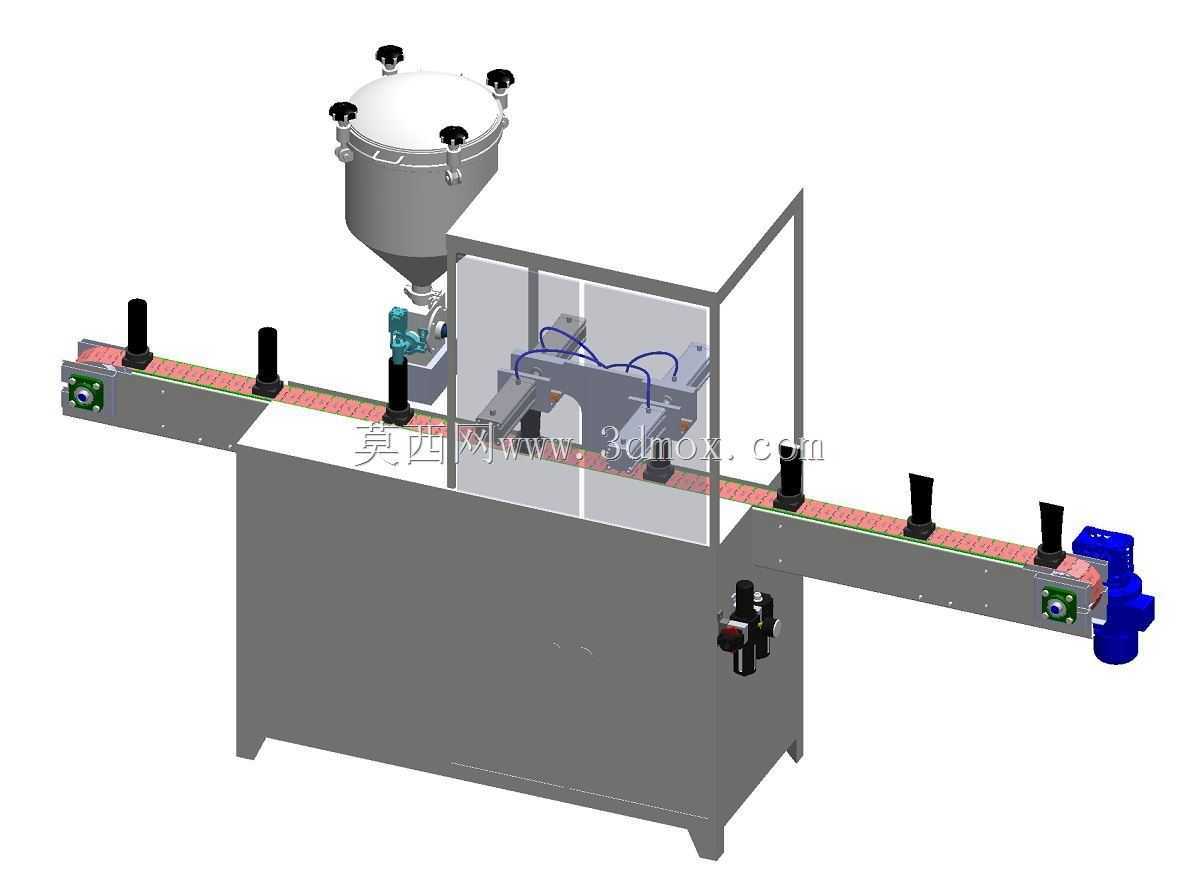

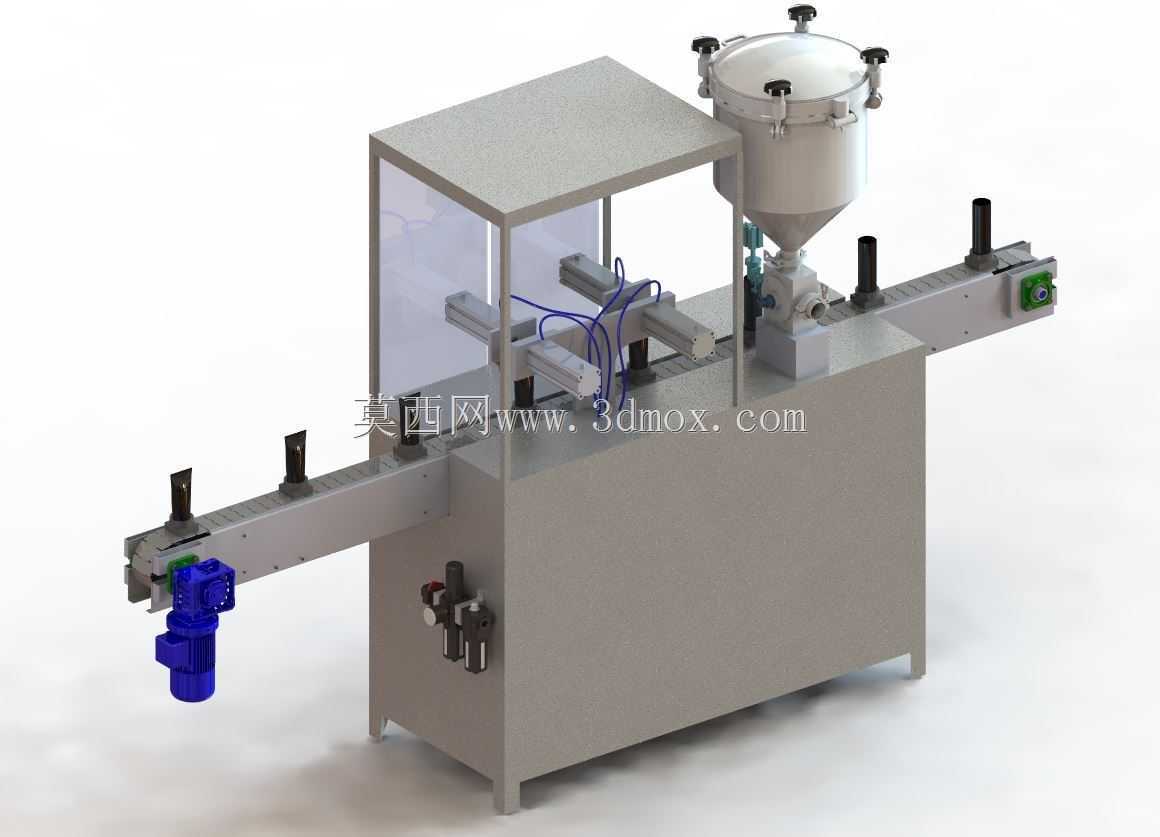

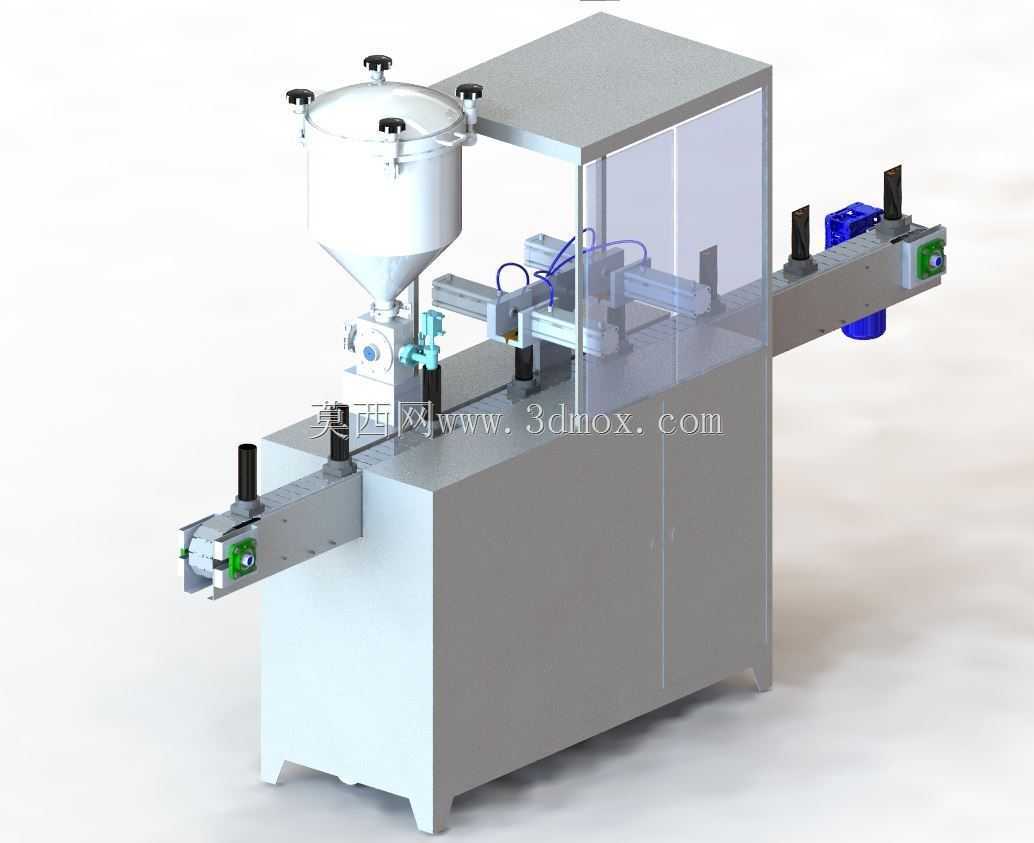

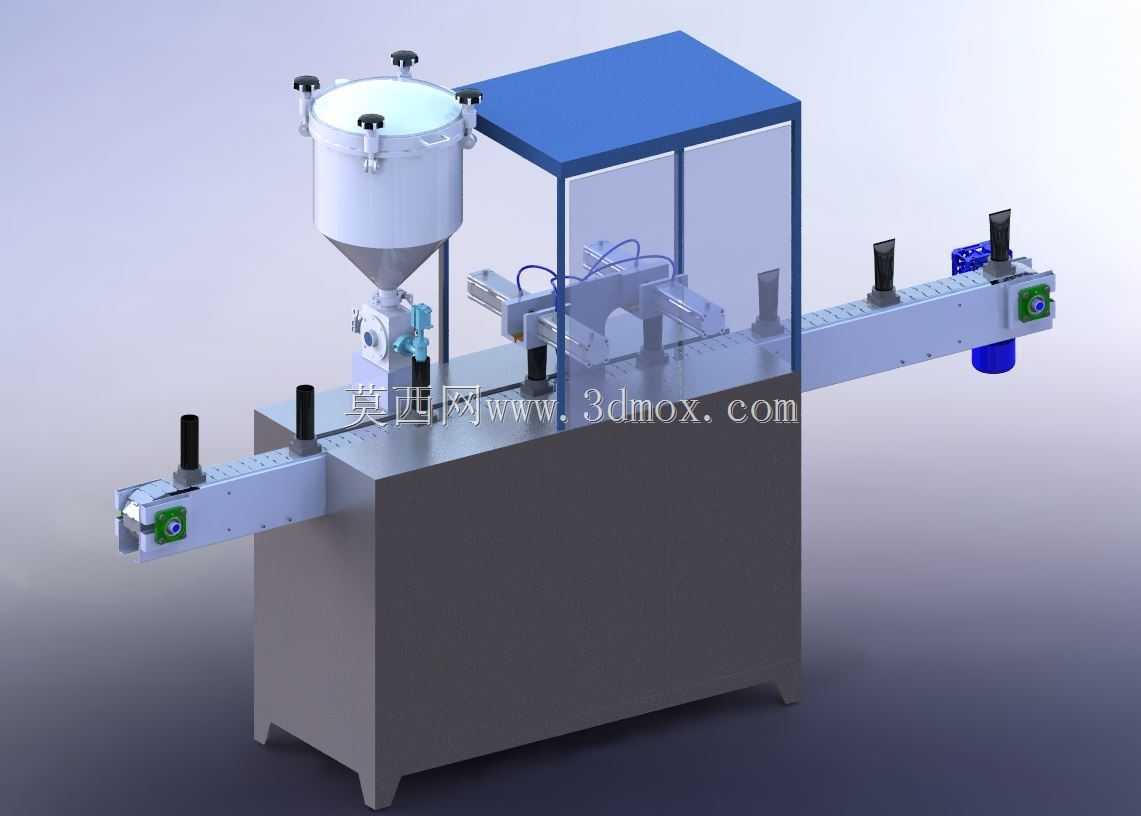

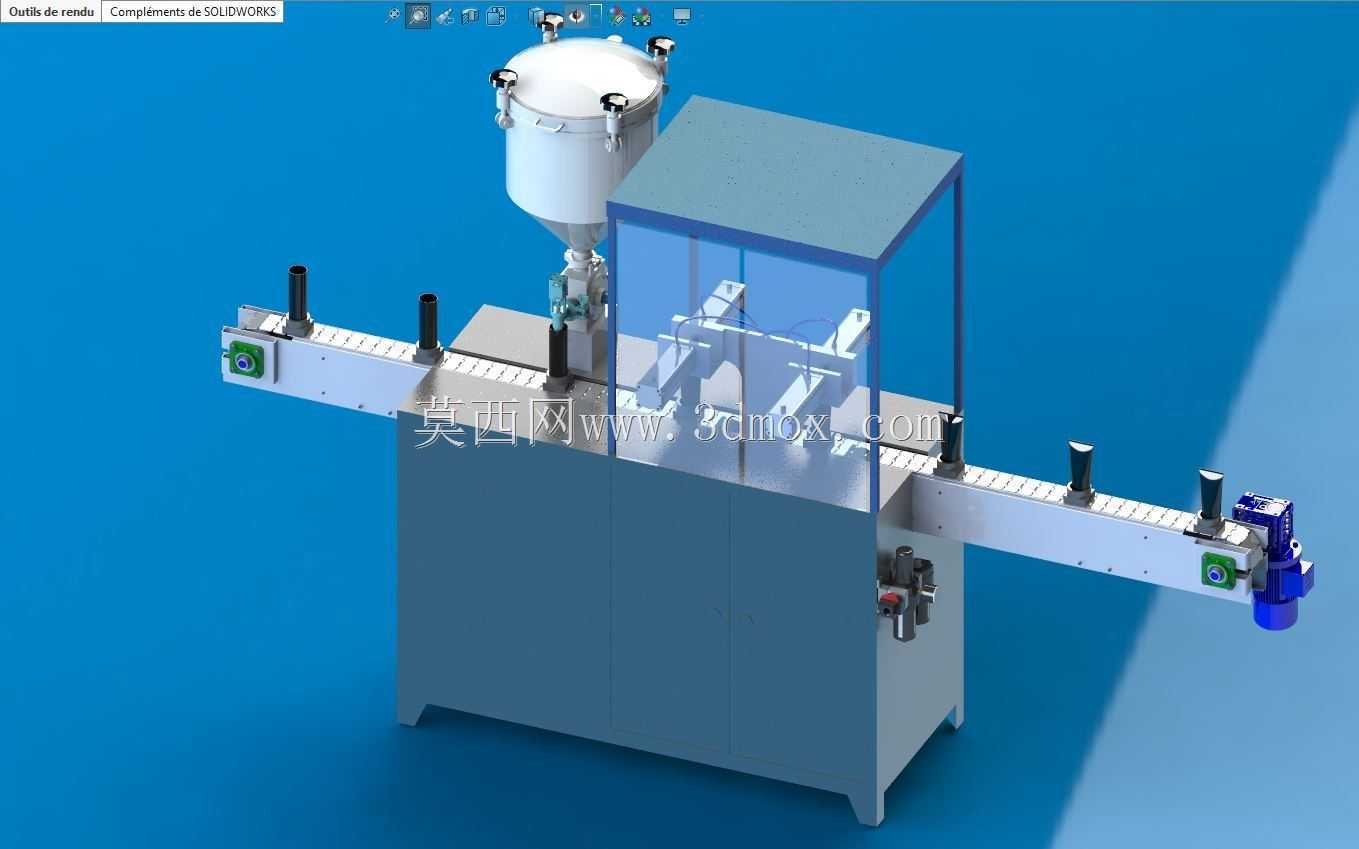

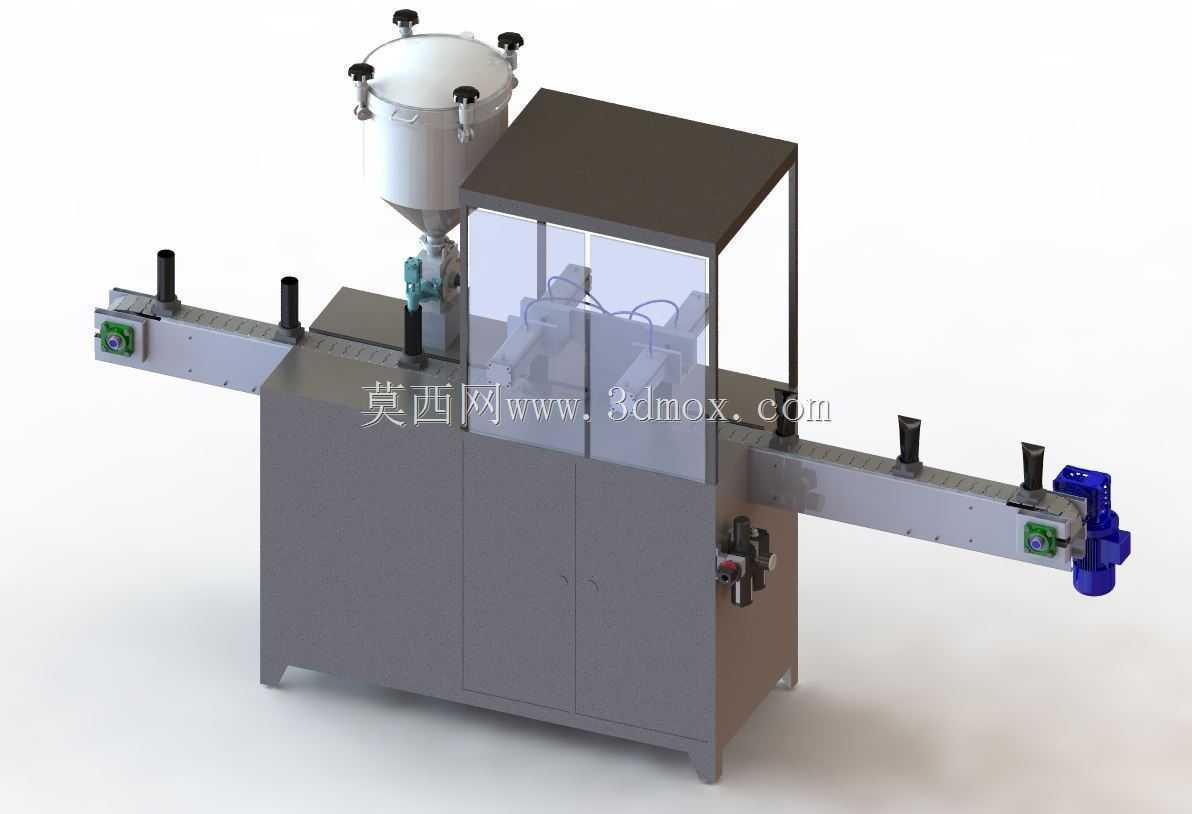

　　这套设备主要面向日化、医药类膏霜、凝胶类产品的软管包装工序，常见于护肤品护手霜、药膏、凝胶类产品的生产车间，衔接上游的膏体制备出料环节与下游的软管封尾、喷码、装盒工序，是中小批量日化产品生产线上的核心灌装单元。设备整体采用立式柜式机架作为承载主体，底部预留可调脚杯安装位，可适配车间不同平整度的地面安装需求，机架整体采用不锈钢板材折弯焊接成型，外表面做拉丝处理，满足日化生产车间的卫生清洁要求，避免清洁死角积料积尘。设备上方设置锥底储料斗，料斗顶部采用快开卡箍式密封盖，可快速开盖完成补料或者内部清洁作业，锥底结构能够保证高粘度膏体依靠自重顺利流向下方的灌装出料阀，减少料斗内部的物料残留，料斗侧壁预留液位检测安装位，

　　可配套加装液位传感器实现低料位补料提醒，避免灌装工位空打。料斗下方对应设置定量灌装执行单元，采用活塞式定量结构，可通过调整活塞行程适配不同规格的灌装容量，灌装头位置设置防滴漏出料嘴，灌装完成后可自动回吸，避免膏体滴落在软管外壁或者输送线上，减少后续清洁工作量与物料浪费。设备中部设置透明防护围挡，采用亚克力板材拼装，既可以观察内部灌装工位的运行状态，又能够避免操作人员误触内部运动部件，同时防止车间环境中的浮尘落入灌装区域污染物料，防护围挡采用快拆式固定结构，不需要工具即可快速拆卸完成内部清洁与易损件更换。设备两侧延伸设置链板式输送线，输送线上等距安装软管定位座，可适配不同管径的塑料、复合软管，定位座可根据生产的软管规格快速更换，

　　输送线采用侧装式驱动电机，配套调速器可根据生产节拍调整输送速度，输送线两端设置导向挡边，保证软管在输送过程中不会出现偏移倾倒。设备的灌装工位设置对中式定位机构，当输送线将空软管输送至灌装头正下方时，定位机构会自动夹紧软管，保证灌装头与软管管口精准对中，避免灌装过程中膏体沾到管口外壁影响后续封尾质量，灌装完成后定位机构自动松开，输送线将灌装好的软管输送至下一工序。设备的气动控制元件与电气控制元件均集成安装在机架下部的密封柜体内，柜体侧面设置散热通风口，配套防尘滤网，避免车间内的粉尘进入柜体影响电气元件寿命，柜体正面设置操作按钮与急停开关，操作人员可在设备正面完成参数调整、启停操作，急停开关采用大尺寸蘑菇头设计，

　　出现异常情况时可快速按下停机。整套设备的安装边界需要预留两侧输送线的延伸空间，同时在设备正面预留不小于一米的操作维护空间，设备上方预留料斗开盖补料的操作空间，外接气源接口设置在设备柜体侧下方，电源进线同样从侧下方接入，避免管线干涉操作人员的正常作业路径。在结构设计过程中，所有与物料接触的部件均采用卫生级不锈钢材质，密封件采用食品级硅胶材质，可耐受常规的清洁消毒试剂腐蚀，设备的运动副均采用自润滑轴承，减少日常维护的注油频次，同时避免润滑油泄漏污染生产物料。输送线的驱动端设置过载保护机构，当出现软管卡滞情况时可自动停机报警，避免硬挤压损坏输送链板或者定位座，灌装单元的活塞行程调整带有刻度标识，调整容量时可直接参照刻度快速完成设置，不需要反复试装校准，缩短换产调整的时间。
