食品级无拉链自立袋自动送袋灌装封口设备

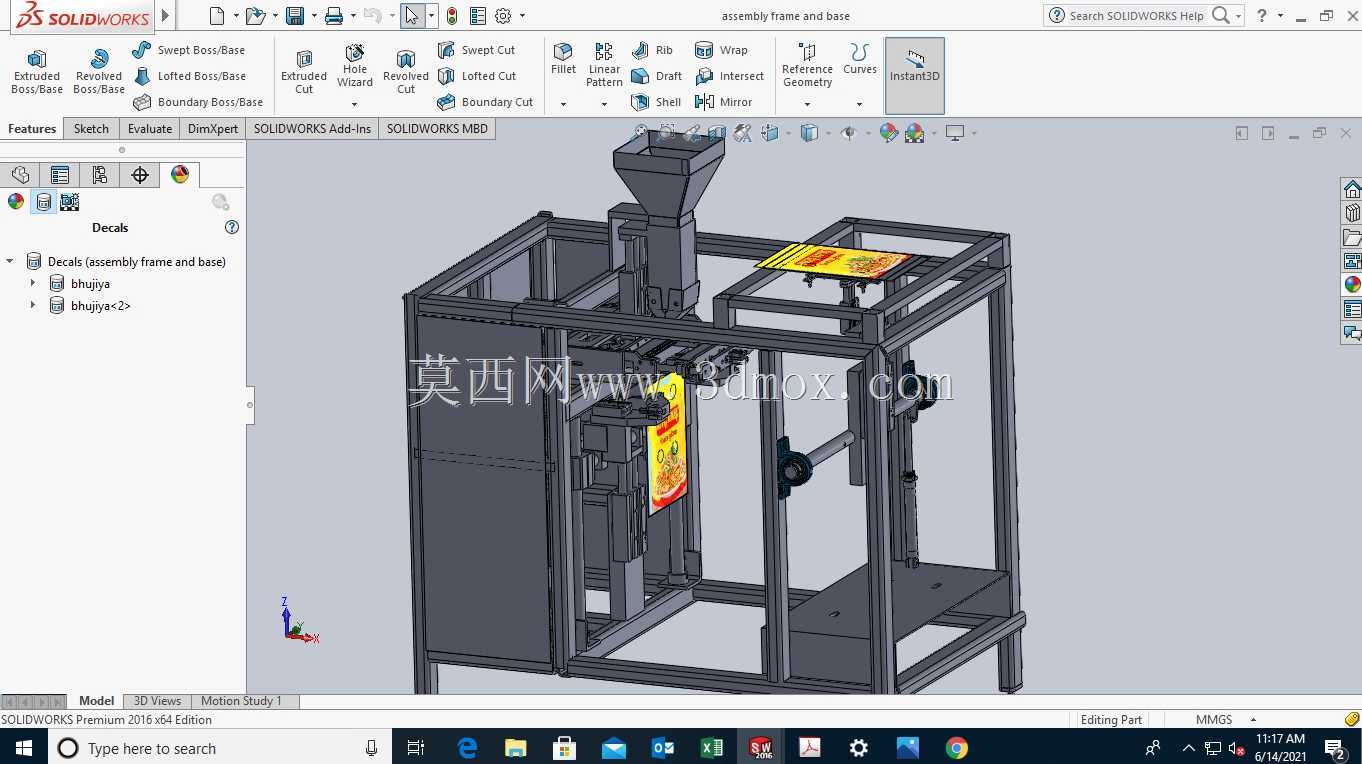

　　在休闲食品、农副干货加工的包装工段，这类集成送袋、灌装、封口功能的一体化设备，是衔接前段物料处理与后段装箱码垛的核心工位，尤其适配无拉链直立袋的批量包装需求，能覆盖从颗粒状干燥挤压食品、丸类制品到软湿休闲零食的多品类包装场景，无需针对不同袋型做大规模结构改造，仅需调整袋仓定位与灌装计量参数即可完成换产。从结构布局来看，设备采用方管焊接框架作为承载基体，所有与物料、包装袋接触的部位均采用MS食品2级材质制作，符合食品接触材料的卫生要求，框架上部设置容积式灌装料斗，料斗出口对接灌装下料通道，正下方对应袋体撑开定位工位，侧边设置送袋取袋机构，可自动从袋仓内抽取单只空袋，完成开袋、袋口定位撑紧动作后，将空袋移送至灌装工位承接物料，

　　灌装完成后袋体随移送机构进入封口工位，完成热封、压边定型后输出成品袋。设计阶段优先考虑了不同规格袋型的适配性，可兼容的袋子尺寸范围覆盖40厘米27厘米以内的所有无拉链自立袋，设备自身的安装占位尺寸为182.9厘米159厘米*98.8厘米，在车间布局时，需在设备前部预留至少80厘米的操作维护空间，用于料斗补料、参数调整与日常清洁，后部预留30厘米的散热与管线排布空间，左右两侧各预留40厘米的通道用于故障排查与易损件更换，设备底部设置可调脚杯，可根据车间地面平整度调整整机水平度，避免灌装工位因倾斜出现物料撒漏、封口对位偏差的问题。功能模块的排布遵循包装工序的流转逻辑，送袋机构采用真空吸盘取袋结构，配合袋仓的压袋限位装置，

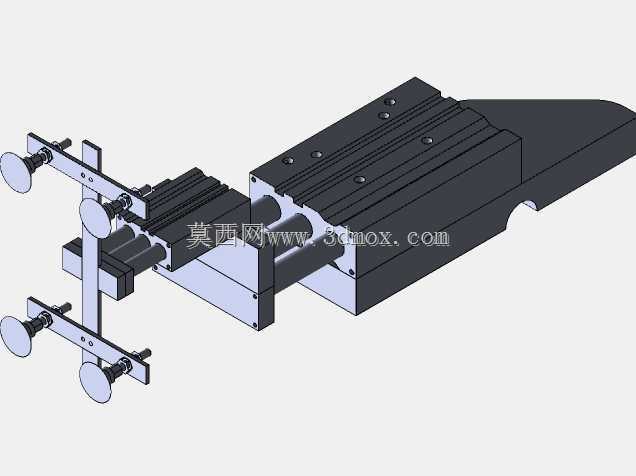

　　可避免一次抽取多只空袋的故障，开袋工位设置负压吸口与机械撑爪配合，能将折叠状态的空袋完全撑开，保证灌装时物料不会撒漏到袋口外侧影响封口质量；灌装模块采用计量螺杆下料结构，针对不同粒度的物料可更换对应螺距的螺杆，保证灌装计量精度，下料通道设置防滴漏挡板，灌装完成后挡板自动闭合，避免残留物料滴落到袋口或设备台面上；封口工位采用恒温热封结构，可根据袋体材质调整热封温度与压合时间，热封完成后设置冷压定型工序，保证封口平整无褶皱，避免出现漏封、虚封的质量问题。设备的机架外侧设置可拆卸的防护门板，既可以避免生产过程中人员触碰运动机构发生安全事故，也能减少车间粉尘进入设备内部的传动结构，延长传动部件的使用寿命，所有传动节点均设置集中润滑点位，

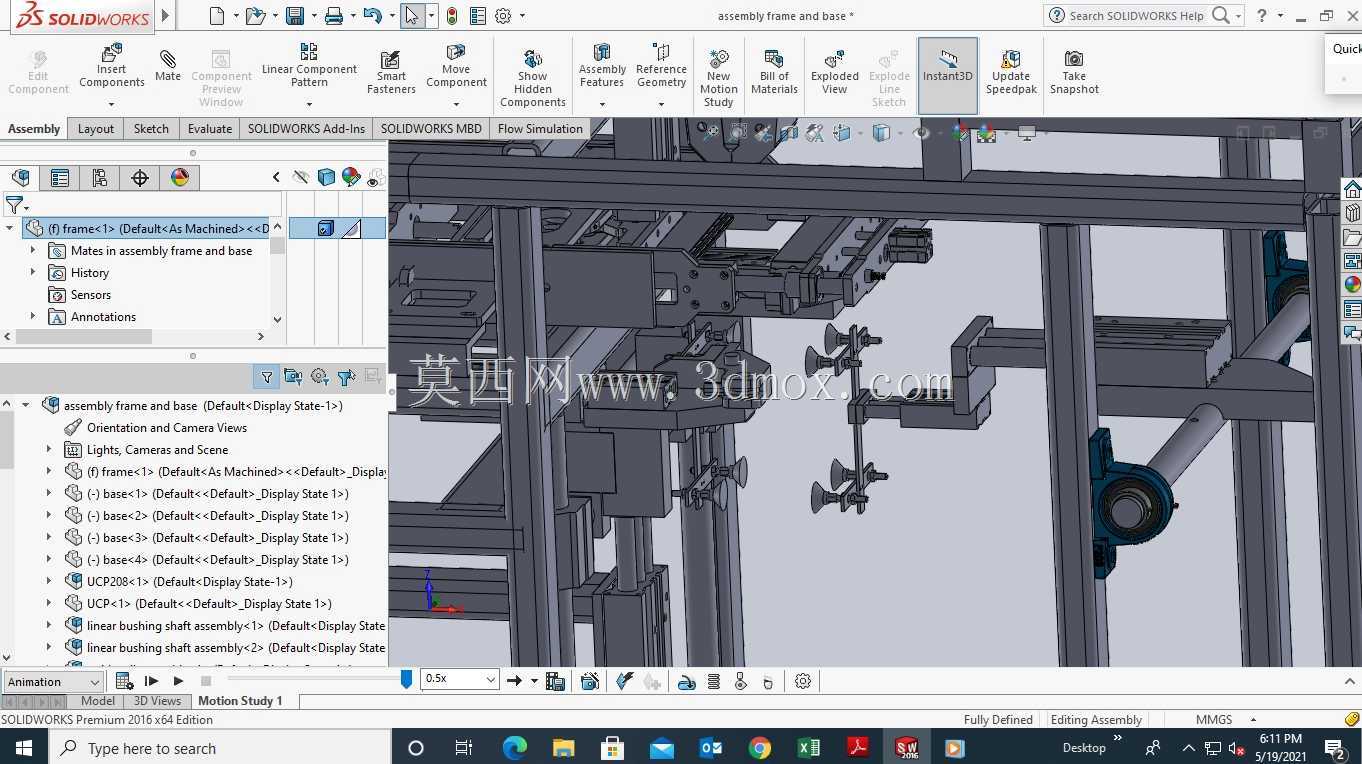

　　日常维护时无需拆解防护结构即可完成注油保养。针对食品生产场景的清洁需求，与物料接触的料斗、下料通道、接料工位均采用快拆结构设计，无需专用工具即可快速拆解完成清洗消毒，满足食品生产的卫生管控要求。在三维建模过程中，所有运动部件均做了干涉检查，模拟了送袋、开袋、灌装、封口全流程的动作轨迹，确认各机构在最大行程位置不会发生结构碰撞，同时预留了传感器安装位与走线槽位，方便后续加装检测元件实现缺袋检测、无料停机、封口质量检测等自动化功能，设备的安装基准面统一设置在底部框架的加工平面上，所有工位的定位公差控制在±0.2毫米以内，保证装配后各工位的对位精度，避免出现袋口对位偏差导致的封口不良问题。
