家用涡轮散热风扇精密结构三维设计

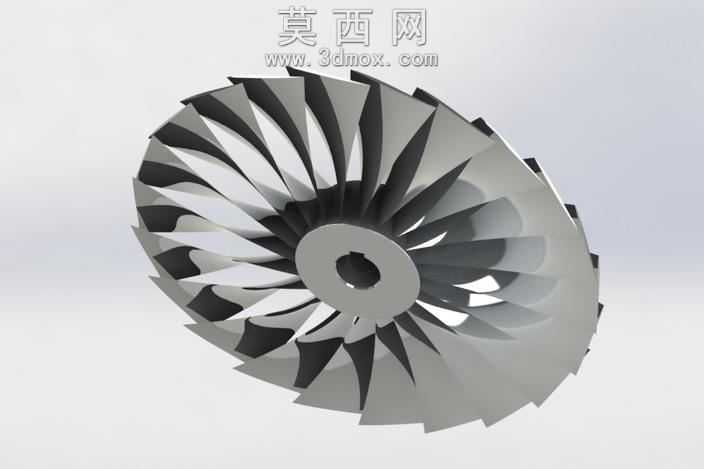

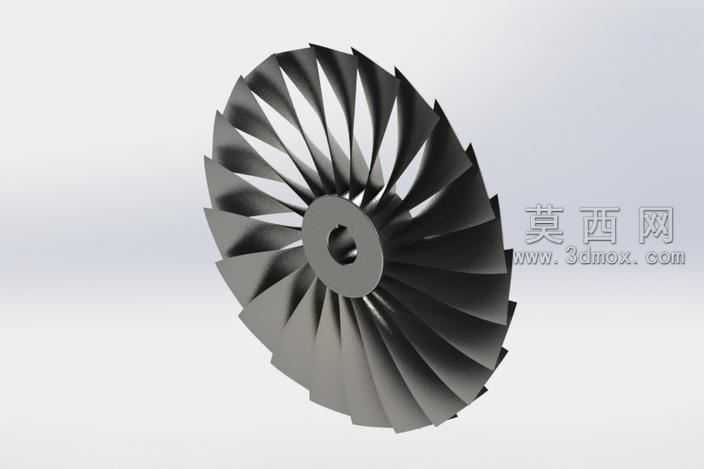

本作品为家用涡轮风扇的三维参数化建模成果，建模阶段采用SolidWorks完成全特征构建，首先以中心轮毂为基准定位，绘制中心安装轴孔的截面草图，通过拉伸切除特征完成带键槽的安装孔结构，保证后续装配时的周向定位精度。轮毂外沿的扇叶采用曲面建模思路，先绘制单支叶片的翼型截面轮廓，结合流体力学中轴流送风的气流导向需求，调整叶片的扭转角度与前缘后掠弧度，通过曲面放样、加厚特征生成单支叶片实体，再通过圆周阵列命令，以轮毂中心轴为阵列基准，均匀排布数十支叶片，保证每片叶片的安装角度、曲面曲率完全一致，避免运转时出现动平衡偏差。建模过程中对叶片根部与轮毂的衔接位置做了圆角过渡处理，消除应力集中隐患，同时优化气流在根部的流动路径，减少送风时的紊流噪音。材质渲染阶段，整体赋予哑光磨砂金属材质，模拟铝合金或改性工程塑料的实物质感，调整材质的反射粗糙度与环境光遮蔽参数，还原金属扇叶的细腻光影层次，背景采用渐变浅灰环境突出模型主体结构，通过不同角度的渲染视图清晰展示叶片的曲面形态、轮毂的安装结构以及整体的径向尺寸比例。结构设计上，该涡轮风扇采用多叶片密排布局，相比普通轴流风扇能在相同转速下产生更高的风压，适配家用小家电、电子设备散热等场景的送风需求，中心的D型安装孔可直接与电机输出轴配合，无需额外转接结构，叶片的薄厚渐变设计从根部到叶尖逐渐减薄，在保证结构强度的同时降低整体转动惯量，减少电机启动负载。建模全程采用全参数化驱动，所有尺寸关联草图与特征参数，可根据实际应用场景的风量、风压需求，快速调整叶片数量、扭转角度、轮毂直径等核心参数，无需重新构建整体模型，大幅提升后续改型设计的效率，模型完成后经过干涉检查与几何质量验证，无破面、重叠面等几何错误，可直接导入仿真软件做流体动力学分析，也可用于3D打印手板验证、生产开模的参考依据。
