家用散热多叶轴流风扇结构设计

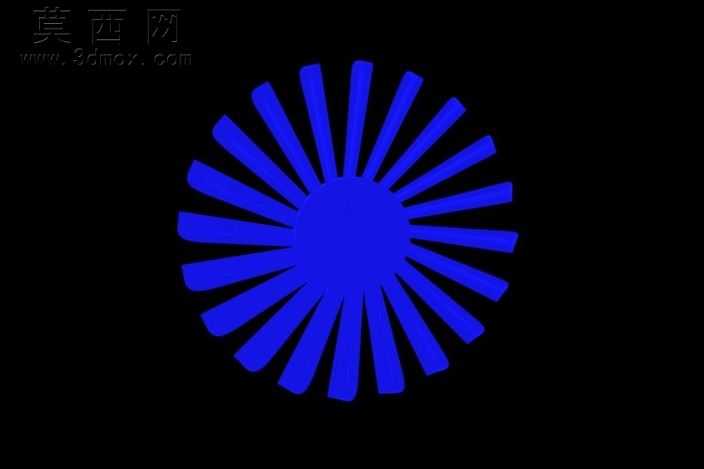

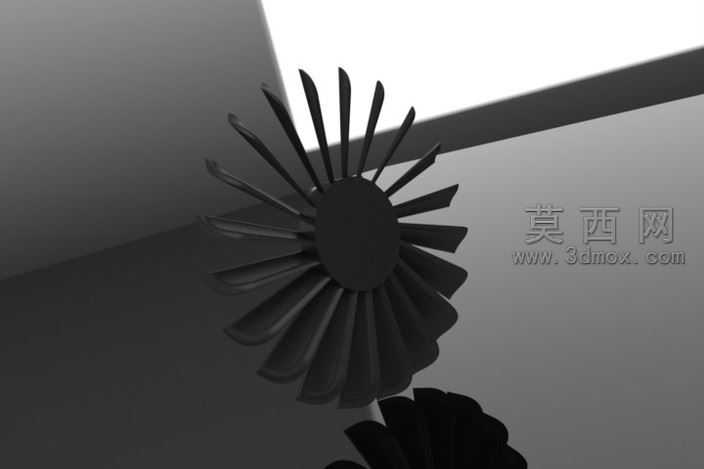

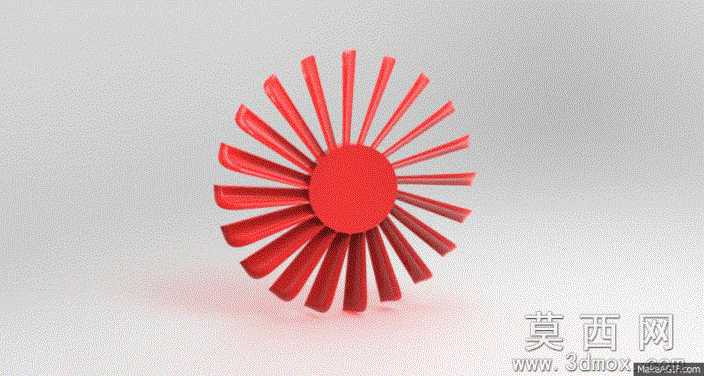

本作品为轴流散热风扇的三维结构设计，建模过程围绕扇叶气动性能与装配合理性展开，首先通过基准面绘制轮毂的旋转轮廓，采用旋转凸台命令生成中心轮毂基体，轮毂中心预留标准轴孔与定位卡槽结构，保障与驱动电机的装配适配性。扇叶建模阶段，先绘制单片扇叶的翼型截面草图，参考轴流风扇的气动设计参数确定翼型的安装角、弦长变化规律，通过放样命令生成单片扇叶实体，再通过圆周阵列命令均匀排布所有扇叶，阵列过程严格控制扇叶间距与角度公差，避免出现气动干涉问题。建模完成后对扇叶与轮毂的连接位置做圆角过渡处理，消除应力集中隐患，同时优化扇叶前缘与后缘的厚度渐变设计，前缘做圆弧钝化处理降低风阻，后缘做薄化处理优化出风流向。材质配置阶段，扇叶与轮毂均赋予哑光黑色硬质工程塑料材质，调整材质的粗糙度与反光参数，模拟ABS注塑件的真实表面质感，渲染阶段采用侧上方主光源搭配环境补光，突出扇叶的曲面弧度与立体层次，清晰展现每一片扇叶的扭曲角度与轮廓形态。设计过程中重点考量扇叶的动平衡性能，所有扇叶的质量分布、角度偏差均控制在合理范围内，保障风扇运转时的稳定性，降低运转噪音与振动幅度。整体结构无冗余设计，各部件衔接自然，既满足家用通风散热的功能需求，也兼顾了注塑生产的工艺可行性，可直接用于结构验证、样机开模参考或相关教学演示场景，完整还原了轴流风扇核心叶轮部件的结构特征与设计逻辑。
