多层悬臂式移动物料周转存放架

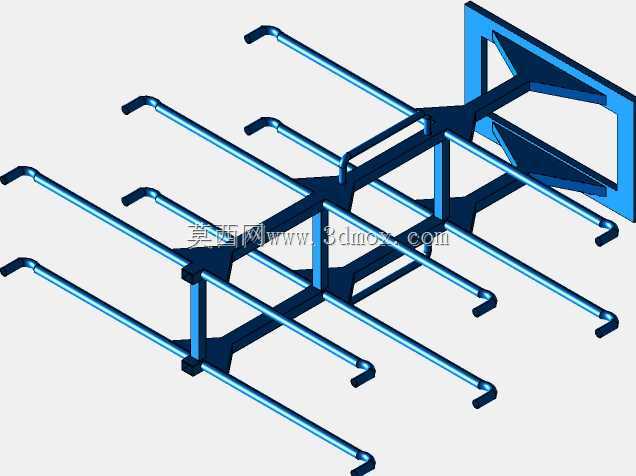

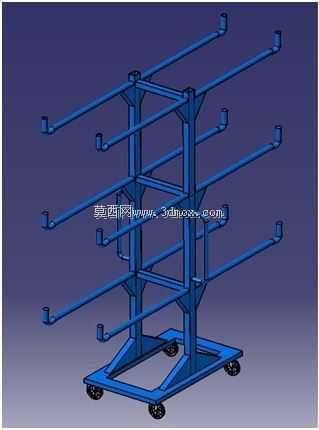

　　这款多层悬臂式移动存放架，主要面向生产车间内长条形、杆状类物料的周转与定点存放场景，常见于机加工车间的棒料暂存、管材类物料的工序间转运、线束加工车间的成卷线材挂放，也可适配装配车间长轴类、条状工装配件的临时存放，解决传统平面堆放长物料取放困难、易磕碰变形、占用通道面积大的痛点。从结构设计逻辑来看，整体采用中心立柱承载的对称悬臂布局，单根中心立柱作为主承载构件，底部搭配十字形或矩形焊接底架，四个角点安装万向脚轮，其中两个脚轮带刹车结构，既满足整架在车间内的灵活推移转运，也能在定点存放时锁止轮体避免滑移。悬臂采用分层对称布置，每层左右各伸出一根水平悬臂，悬臂末端做向上的小折边处理，防止挂放在悬臂上的物料在推移过程中从端部滑落，

　　悬臂与中心立柱的连接采用焊接加三角加强筋的结构，在保证连接强度的同时，避免悬臂受重载后出现下挠变形，每层悬臂的垂直间距根据常规存放物料的直径做了预留，避免上下层物料放置时出现干涉，同时预留足够的手部操作空间，方便操作人员取放单件物料。底架部分采用型钢焊接成型，底部脚轮的安装座直接焊接在底架的型钢端部，保证轮体承载时的受力直接传递到底架框架上，避免局部应力集中导致底架变形，底架的外轮廓尺寸略大于悬臂的外伸范围，保证整架在推移过程中遇到低矮障碍物时，底架先接触障碍物，避免悬臂直接碰撞造成结构变形。从安装边界来看，整架的最大外轮廓宽度由悬臂的外伸长度决定，常规适配6米以内长度的棒料存放时，悬臂外伸长度控制在1.2米以内，

　　整架总高度控制在1.8米左右，既保证操作人员站在地面就能取放最上层物料，也避免整架重心过高导致推移时出现侧翻风险，中心立柱采用矩形型钢制作，截面尺寸根据额定承载做选型，每层悬臂的额定承载按照单根悬臂50kg的常规工况设计，整架总承载可满足中小批量长物料的存放需求。在实际使用过程中，这类存放架相比传统的固定式货架，灵活性更强，可直接将物料挂放在架体上推移到对应的工位旁，减少二次搬运的工作量，同时悬臂式的开放结构，让物料的存取都从架体侧面操作，不需要预留纵深方向的操作空间，在车间狭窄通道内也能灵活使用，架体的所有焊接部位都做了焊后打磨处理，去除焊渣与尖锐边角，避免取放物料时刮伤工件表面或者划伤操作人员，表面做喷塑处理，适配车间内的油污、

　　粉尘环境，长期使用也不容易出现锈蚀掉漆的问题。设计过程中重点考量了重心分布，将较重的物料存放位置规划在下层悬臂，上层悬臂存放轻质物料，配合底架的低重心布局，保证整架在满载推移时的稳定性，脚轮选用聚氨酯材质，在车间环氧地坪或者水泥地面上推移时噪音小，不会刮伤地面，同时具备一定的承重能力，满足长期周转使用的磨损需求。
