ArduinoMega2580R3无组件基板结构设计

　　这款无组件基板是专为Arduino Mega 2580 R3开发板配套设计的安装承载结构，在嵌入式开发、教学实验台搭建、小型智能设备原型验证场景中，承担着固定开发板、规整安装空间、避免板件与安装面直接接触造成短路的核心作用。很多做智能硬件原型开发的工程师都遇到过这类问题：裸开发板直接放置在桌面或者设备壳体内，底部引脚容易和金属台面、壳体结构触碰造成短路，叠层安装时也没有统一的固定基准，调试过程中拉扯杜邦线很容易带动板件移位，甚至扯掉焊盘，这款基板就是针对这些实际工程痛点做的结构优化。

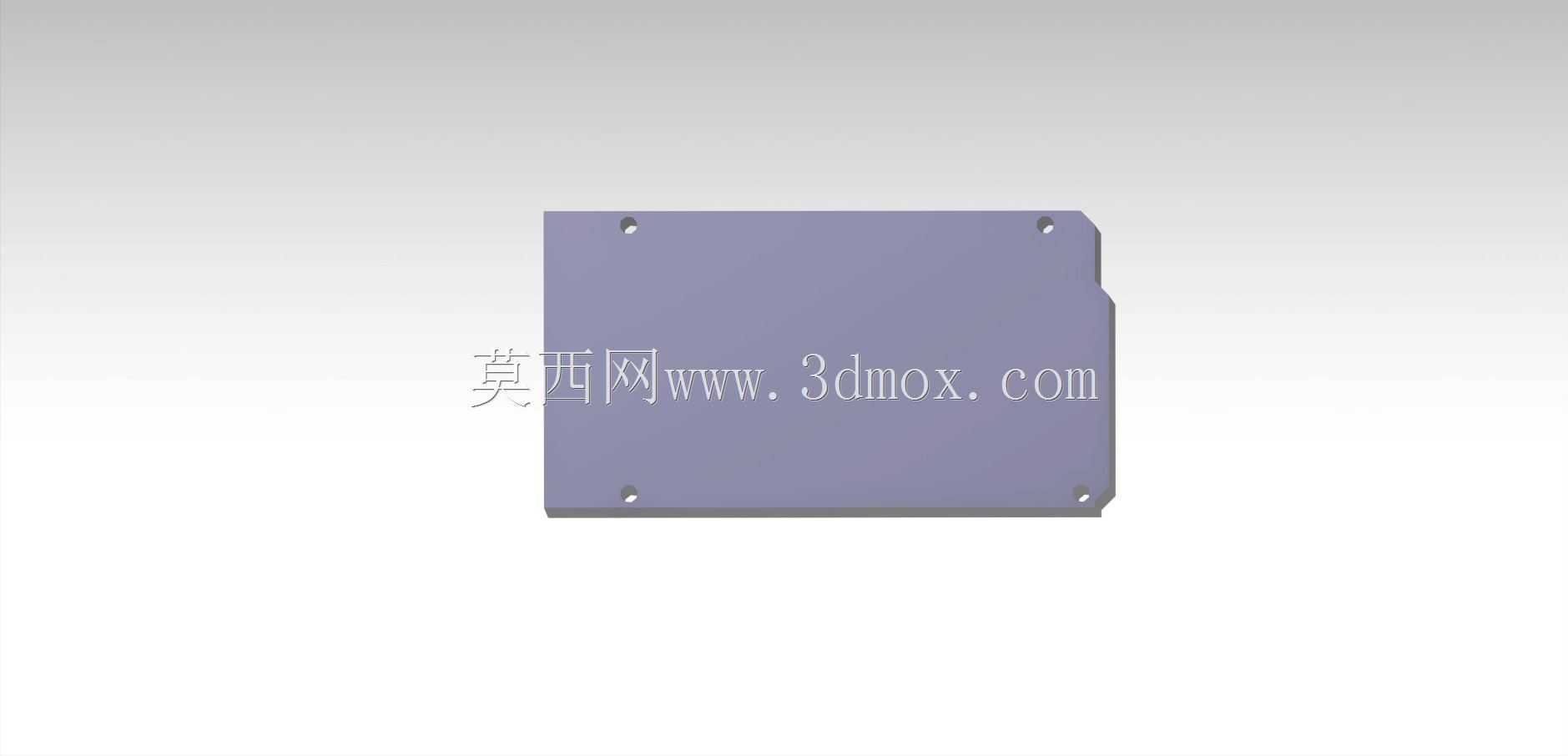

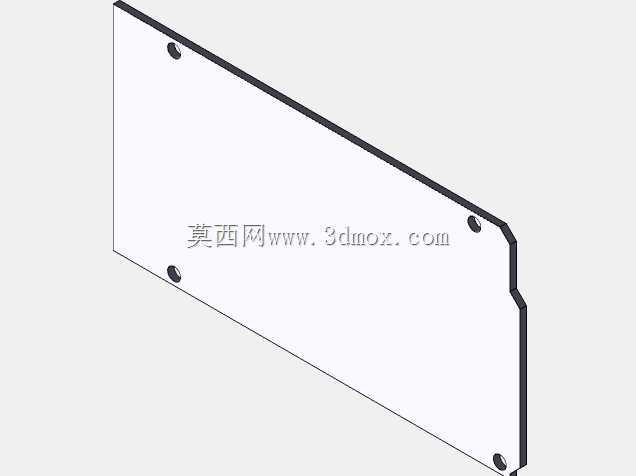

　　从设计思路上看，整个基板没有做多余的冗余结构，完全贴合Arduino Mega 2580 R3的外轮廓做裁切，板体边缘做了微小的倒角处理，既避免安装时划手，也能在嵌入设备壳体时减少和壳体内壁的卡滞。板上预留的四个固定孔位，完全对应开发板本身的安装孔坐标，孔位内径匹配常用的M2.5尼龙螺丝规格，安装时可以通过铜柱将开发板和基板之间留出3mm左右的间隙，这个间隙一方面可以给开发板底部的焊点留出避让空间，避免焊点直接压在基板表面造成磨损，另一方面也能形成空气对流层，帮助开发板长时间运行时散热，尤其是在驱动多路传感器、大负载执行器的时候，板载稳压芯片发热明显，这个预留间隙能有效降低热量堆积。

　　在安装边界的处理上，基板的USB接口、电源接口、排针引出侧都做了对应的缺口避让，不会遮挡开发板的任何外接接口，不管是插USB下载线、外接电源适配器，还是连接各类传感器杜邦线、扩展模块排线，都不会因为基板的存在出现插不到位的情况。基板的整体厚度控制在2mm，采用常用的亚克力或者电木板加工即可满足刚性需求，这个厚度既不会因为太薄造成板件翘曲，也不会因为太厚增加整体安装高度，适配绝大多数开源硬件项目的壳体安装空间，尤其是在做桌面级小型智能装置、学生课程设计作品、工业现场小型数据采集节点的时候，这个厚度的基板可以直接嵌入标准的仪表安装槽，不需要额外修改槽体尺寸。

　　从实际使用场景来看，这款基板除了基础的固定作用，还可以作为开发板和外部结构的连接过渡件，比如在做智能小车、机械臂控制底座、环境监测站外壳安装时，可以直接在基板的空余位置预留扩展孔位，固定传感器支架、接线端子座、走线卡扣，不用在开发板本身打孔，避免损伤开发板的印制线路。很多工程师在做项目迭代的时候，经常需要更换开发板或者调整安装位置，有了这个统一的基板基准，只需要调整基板和设备主体的固定位置，不用反复核对开发板的孔位坐标，能大幅缩短原型组装的时间。

　　结构细节上，基板的非接口侧边缘做了斜切处理，对应开发板本身的复位键、ICSP接口位置做了精准的轮廓避让，安装后不会误触复位键，也不会遮挡ICSP下载接口，需要用编程器烧录bootloader的时候不用拆下开发板，直接就能插下载器。板体表面没有做多余的凹凸结构，平整度控制在0.1mm以内，安装后开发板不会出现倾斜，排针的垂直度能得到保证，插扩展板的时候不会因为排针歪斜造成接触不良。固定孔位周围做了微小的沉台设计，安装螺丝的时候螺丝头可以完全沉入沉台内，不会突出基板表面，保证基板底部和安装面完全贴合，不会出现安装后晃动的情况。

　　在走线规整方面，基板表面预留了足够的空白区域，可以用扎带或者走线槽将外接的杜邦线、电源线整理固定在基板上，避免调试过程中线缆拉扯到开发板引脚，造成接线松动或者引脚脱焊。尤其是在做移动类的智能设备比如循迹小车、移动机器人的时候，设备运行过程中的震动很容易造成接线松动，将线缆固定在基板上之后，震动力会被基板承担，不会直接传导到开发板的焊盘上，能大幅提升设备运行的稳定性。对于教学场景来说，统一的基板安装方式也能方便实验室管理，不同学生做的实验项目都可以用同款基板固定，收纳的时候可以直接叠放，不会因为板件突出的引脚互相刮蹭造成损坏。
