辐条式V带传动皮带轮结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:617124
  • 辐条式V带传动皮带轮结构设计
  • 辐条式V带传动皮带轮结构设计
  • 辐条式V带传动皮带轮结构设计
  • 辐条式V带传动皮带轮结构设计
  • 辐条式V带传动皮带轮结构设计

  带传动作为机械传动系统中应用极广的动力传递形式,皮带轮是整套传动副的核心承载构件,这类辐条式结构的皮带轮,常被用在中小功率的传动场景中,比如农用加工设备的动力输出端、小型风机的传动组、轻工输送线的动力接驳位,相比实心轮结构,辐条设计能在保证结构强度的前提下大幅降低自身转动惯量,设备启停阶段的动态冲击会被明显削弱,传动平稳性更优。

  从实际使用场景来看,这类皮带轮适配的是普通V带传动工况,轮缘位置的梯形槽尺寸严格匹配对应型号V带的楔角,安装时需要保证带轮的径向跳动、端面跳动控制在公差范围内,否则会出现皮带偏磨、传动异响、皮带过早疲劳断裂的问题。设计阶段首先要核算传递功率对应的带轮最小基准直径,避免带的弯曲应力过大缩短寿命,同时要根据传动比确定主从动轮的直径配比,中心距调整范围要预留皮带安装张紧、后期磨损张紧的余量,通常中心距可调范围控制在基准中心距的±5%到±10%区间。

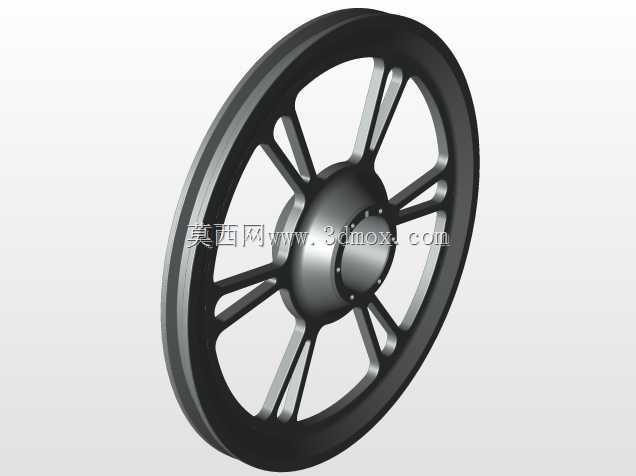

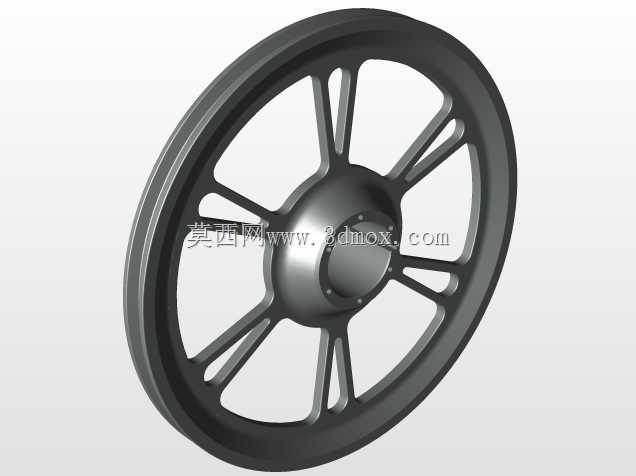

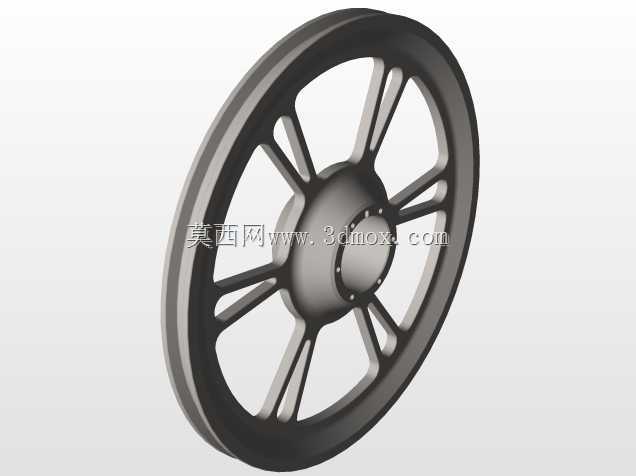

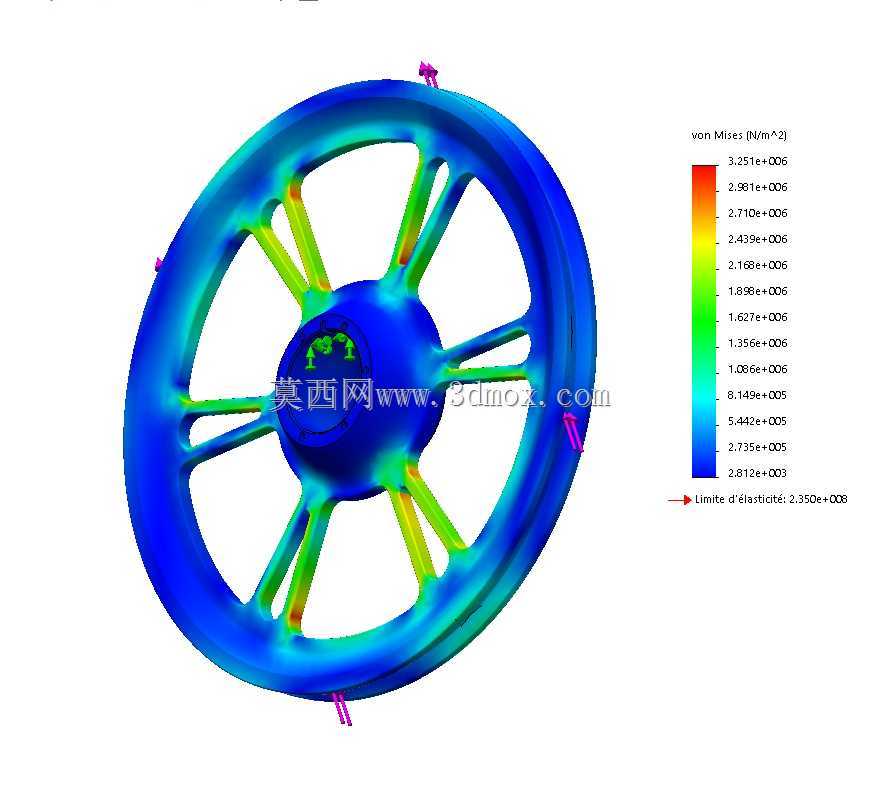

  轮辐部分采用六根等距分布的辐条结构,每根辐条的截面做了渐变过渡设计,靠近轮毂位置的截面尺寸更大,往轮缘方向逐步收窄,这种设计是基于应力分布规律做的优化——从有限元应力云图能直观看到,轮毂与辐条衔接位置、辐条与轮缘衔接位置是应力集中的主要区域,渐变截面能让应力传递更平缓,避免局部应力超过材料屈服极限。轮毂部分的内孔是与传动轴配合的安装位,通常会设计键槽来传递扭矩,键槽的位置要避开辐条的衔接筋位,防止开孔位置的应力集中叠加,削弱轮毂的整体强度。

  安装边界方面,这类皮带轮的轴向定位通常依靠轴肩与轴端挡圈配合,轮缘的轴向宽度要比配用V带的总宽度多出3到5毫米,避免皮带运转时脱出轮槽。做三维建模时,轮槽的工作面粗糙度要控制在合理范围,过于粗糙会加剧皮带磨损,过于光滑则会降低摩擦传动的摩擦力,容易出现打滑丢转的问题。另外辐条与轮毂、轮缘的衔接位置都做了圆角过渡,圆角半径不能过小,否则应力集中系数会大幅升高,设备长期交变载荷运转时,圆角位置容易萌生疲劳裂纹,最终导致轮辐断裂失效。

  在设备选型匹配时,还要考虑皮带轮的动平衡精度,尤其是线速度超过20m/s的使用场景,辐条式结构因为自身质量分布的特性,做动平衡校正时可以在轮缘端面去重,校正后剩余不平衡量要满足对应平衡等级要求,避免高速运转时产生振动,影响整套传动系统的轴承寿命。日常运维中,这类辐条轮的镂空位置容易堆积物料碎屑,在粮食加工、粉体输送这类工况下使用时,要定期清理辐条间隙的积料,防止积料不均导致带轮动平衡失效,引发设备振动故障。

  从结构设计的合理性来看,六辐条的布局相比三辐、四辐结构,运转时的刚度均匀性更好,每个辐条承受的载荷差值更小,不会出现单根辐条载荷过大的问题;相比更多辐条的结构,六辐条的铸造、加工工艺性更好,模具制作难度低,成品率更高,综合成本更有优势。轮毂的长度设计要匹配传动轴的配合长度,通常轮毂长度取轴径的1.2到1.5倍,保证配合面足够的接触面积,传递扭矩时不会出现轮毂松动、轴孔磨损的问题。轮缘的外径尺寸要严格匹配传动比要求,尺寸偏差过大会直接导致实际传动比与设计值偏差,影响设备的运行转速精度,比如在需要精准转速匹配的风机、泵类设备上,带轮直径偏差带来的转速变化会直接影响设备的输出性能,导致风量、扬程达不到设计要求。
