带网孔收纳筐注塑成型模具结构

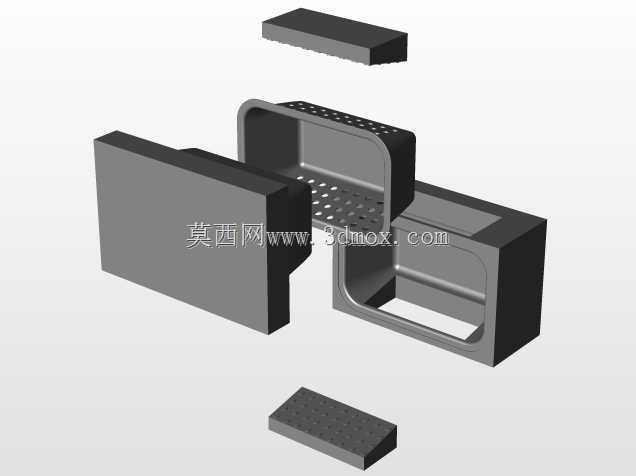

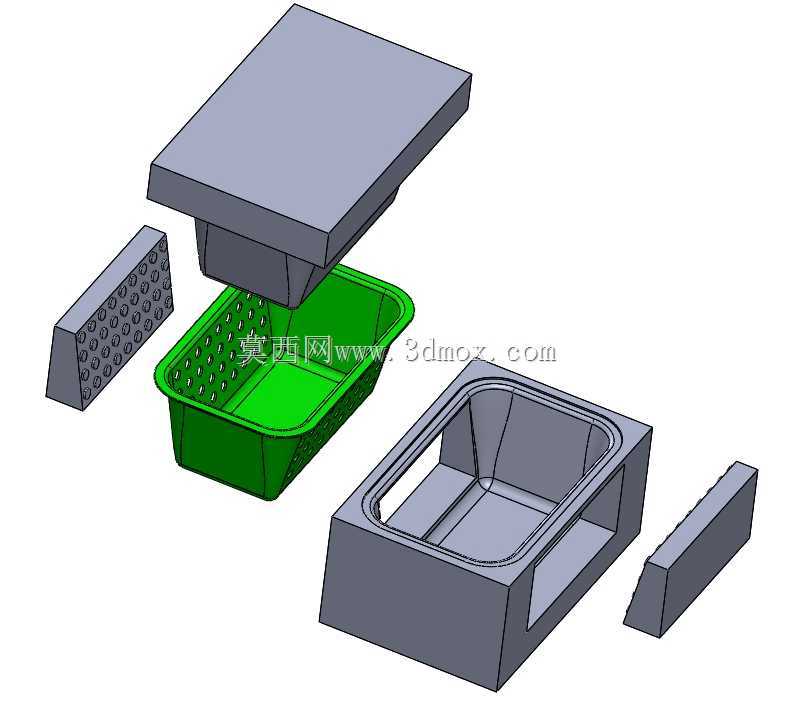

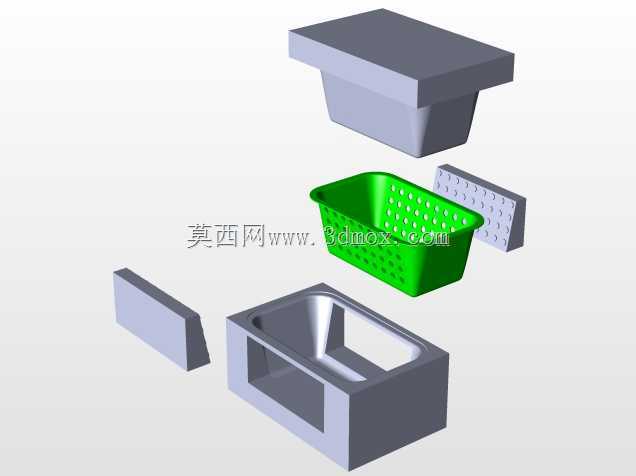

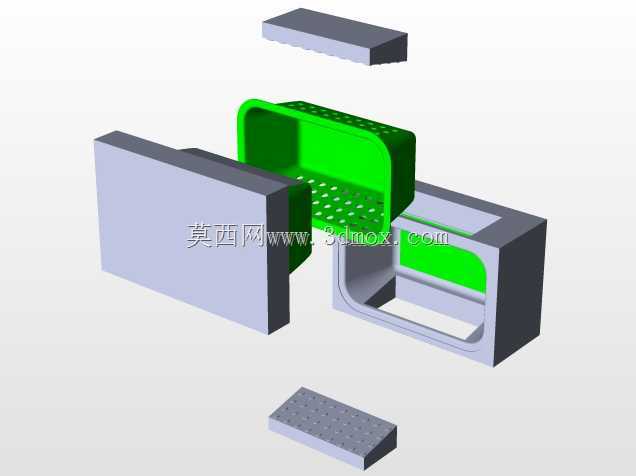

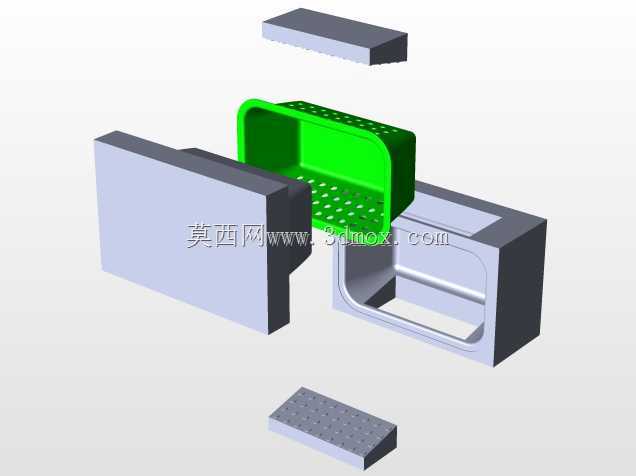

　　这套模具对应带密集沥水网孔的塑料收纳筐制品生产，日常应用场景覆盖生鲜商超的果蔬周转、家用厨房的餐具沥水、工业车间的小零件分类存放等多个领域，制品本身需要兼顾装载承重、沥水透气、堆叠适配的多重使用需求，模具的结构设计完全围绕制品的成型精度、脱模顺畅度、生产效率展开。从结构拆分来看，整套模架采用标准两板模基础架构，包含定模侧的型腔固定板、浇口套定位组件，动模侧的型芯固定板、顶出机构安装位、导向导柱组件，拆分后的各部件配合间隙控制在0.02mm以内，合模时可保证型腔密封无飞边。成型腔部分完全复刻收纳筐的外形特征，筐体侧壁的密集网孔采用镶件拼接结构实现，避免整体电火花加工的精度误差，每个网孔镶件的脱模斜度设置为1.5°，

　　既保证成型时塑料熔体的填充流畅，也能减少脱模时的侧壁粘模风险。筐体上口的外翻加强边在型腔对应位置做了0.3mm的圆角过渡，避免成型后应力集中导致的边部开裂，同时外翻边的尺寸匹配同规格收纳筐的底部凹槽，满足成品空箱堆叠时的定位需求，堆叠错位量控制在1mm以内。动模型芯部分对应筐体的内部轮廓，型芯表面做了抛光处理，粗糙度达到Ra0.8，减少塑料件顶出时的摩擦阻力，型芯底部设置了均匀分布的顶杆孔位，顶杆直径选用6mm标准件，顶出位置对应筐体底部的加强筋交汇处，避免顶出时在制品表面留下明显顶痕。模具两侧设置的侧滑块结构对应筐体两端的手持凹槽成型，滑块采用斜导柱驱动结构，开模时斜导柱带动滑块完成侧向抽芯，抽芯行程设置为12mm，

　　完全脱离制品侧凹结构后再启动顶出动作，避免侧凹位置被拉裂。整套模具的安装边界适配200吨规格的卧式注塑机，定位圈直径选用100mm标准尺寸，浇口套球面半径匹配注塑机喷嘴SR15的尺寸，主流道锥度设置为2°，减少熔体流动阻力。冷却水路采用直径8mm的标准水孔，沿型腔、型芯的轮廓环绕布置，水路距离成型面的距离控制在15-20mm，相邻水孔间距保持30mm，保证成型时模温均匀分布，将制品的成型收缩率偏差控制在0.5%以内，避免网孔位置出现填充不足或者缩痕。针对收纳筐的网孔密集特征，模具在网孔对应位置的排气槽深度设置为0.02mm，填充时型腔内的空气可通过排气槽顺利排出，避免网孔边缘出现烧焦、缺料的成型缺陷。合模导向机构除了标准的四导柱导向外，在型腔和型芯的贴合面额外设置了4个精定位锁块，定位精度达到0.01mm，避免长期生产后导柱磨损导致的型腔错位，保证筐体的壁厚均匀性，壁厚偏差不超过0.1mm。
