HDPE材质5升塑料包装瓶吹塑成型模具

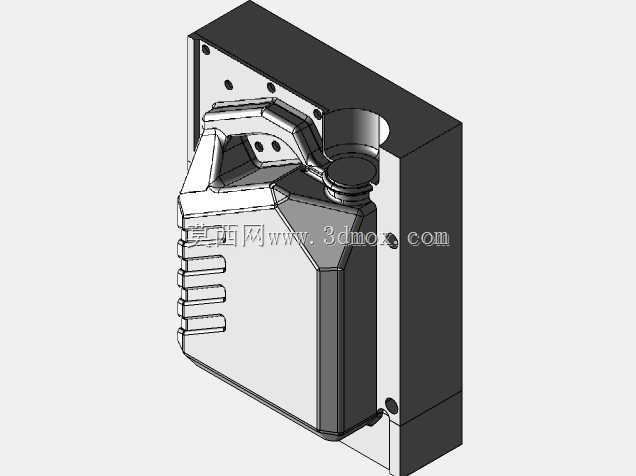

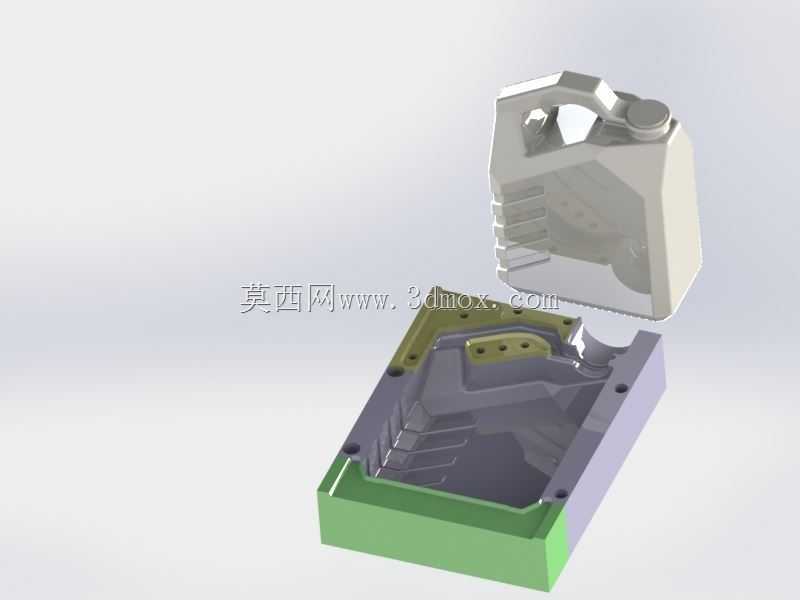

　　这套模具对应的成型产品是日常流通领域常见的5升容量HDPE手提塑料壶，这类容器广泛应用于车用润滑油、民用食用油、日化清洁液、工业桶装助剂等液态产品的盛装场景，是民用与工业包装领域用量极大的中空类包装制品。模具采用上下开模的对合结构设计，分型面完全贴合壶身的曲面轮廓，在把手、壶口螺纹、底部加强筋这些结构突变的位置，分型线做了顺滑过渡处理，避免合模错位产生的飞边影响后续产品的修边效率与外观质量。从结构设计逻辑来看，模腔的曲面完全复刻HDPE壶的外形特征，针对壶身侧面的防滑凹槽、把手位置的握持弧度、壶口的密封配合面，都在模腔表面做了对应的凹凸结构加工，保证吹塑成型后产品的结构精度，不需要额外做二次修整就能满足装配与使用要求。

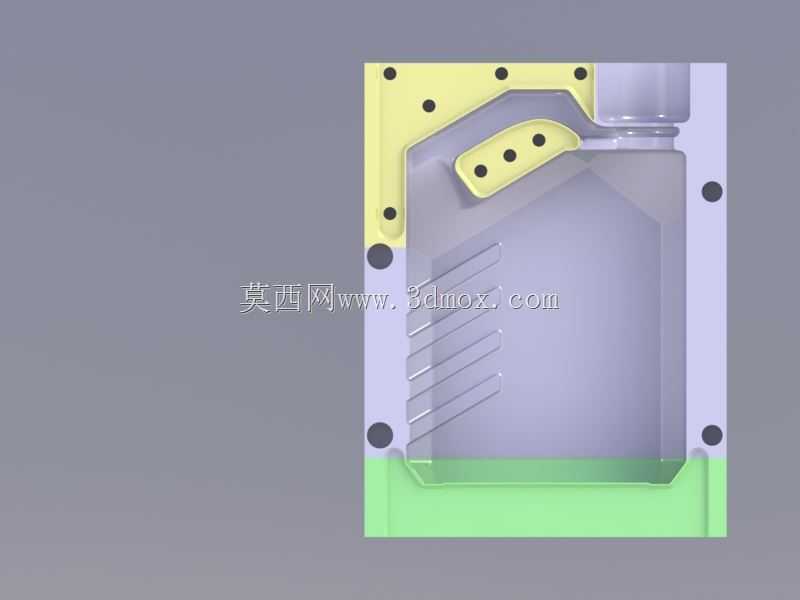

　　模架部分采用了标准化的模坯搭配定制化模腔镶件的设计思路，绿色标识的模架底座部分设置了均匀分布的紧固螺栓孔，安装时可以直接固定在吹塑设备的动定模板上，安装边界完全适配常规中小型吹塑机的模板螺孔排布，不需要额外做转接板加工，能减少模具上机的调试周期。在成型工艺适配性上，模腔内部预留了均匀的冷却水道排布空间，对应HDPE材料吹塑成型的冷却收缩特性，水道距离模腔表面的距离控制在均匀区间，避免冷却不均导致的壶身壁厚差过大、局部收缩凹陷的问题，尤其是壶底的承力位置、把手的受力连接位置，冷却回路做了针对性的加密，保证这些位置的成型强度，避免灌装后出现应力开裂的问题。模具的导向结构采用了边角位置的导柱导套配合，合模时可以精准定位，

　　避免长期开合模导致的模腔错位，保证每一模成型的产品壁厚均匀，把手位置不会出现偏壁导致的拎取断裂问题。针对5升壶的容量控制，模腔的深度与周向尺寸做了精准的收缩率补偿，按照HDPE材料吹塑成型的常规收缩率预留余量，保证成型后的壶身实际容量稳定在标称值的允许误差范围内，不会出现容量不足或者超差导致的灌装计量问题。壶口位置的模腔部分做了可拆卸的镶件设计，后续如果需要适配不同规格的密封盖，只需要更换壶口位置的镶件即可，不需要重新加工整套模腔，能降低后续产品改型的模具改造成本。在实际生产场景中，这套模具上机后配合挤出吹塑的工艺路线，先挤出熔融状态的HDPE型坯置入模腔，合模后通入压缩空气将型坯吹胀贴合模腔表面，

　　经过保压冷却后开模即可取出成型的壶体，后续只需要切除飞边、加工壶口螺纹就能完成成品生产，整套模具的成型周期适配常规吹塑设备的生产节拍，能满足大批量包装生产的产能需求。从安装适配的角度来看，模具的整体厚度、开模行程都适配市面上主流的5升规格吹塑设备参数，不需要对设备做额外的改造就能直接上机生产，模架上预留的吊装孔位也方便模具的转运与上机安装，减少车间换模的辅助时间。针对生产过程中的排气需求，模腔在把手内侧、壶底凹槽这些容易困气的位置做了微小的排气槽设计，避免吹胀时空气无法排出导致的局部成型不饱满、表面出现凹痕的问题，保证壶身外观的光滑度，减少后续表面处理的工序。
