SKF51106型单向推力球轴承结构设计

　　在低速重载的轴向承载工况里，推力球轴承是极为常见的支撑部件，51106这一型号属于单向推力球轴承的常规尺寸序列，日常在立式水泵的轴向限位、机床主轴的端面承载、千斤顶的旋转承压端、低速减速机的轴向定位结构中都能见到它的身影。这类轴承只能承受单向轴向载荷，完全不能承担径向负载，所以在安装布局时必须和能承受径向载荷的轴承搭配使用，这点是结构选型时最容易踩的坑，不少刚入行的设计人员会误将其单独用在有复合载荷的位置，导致运行时滚道偏磨、钢球碎裂。

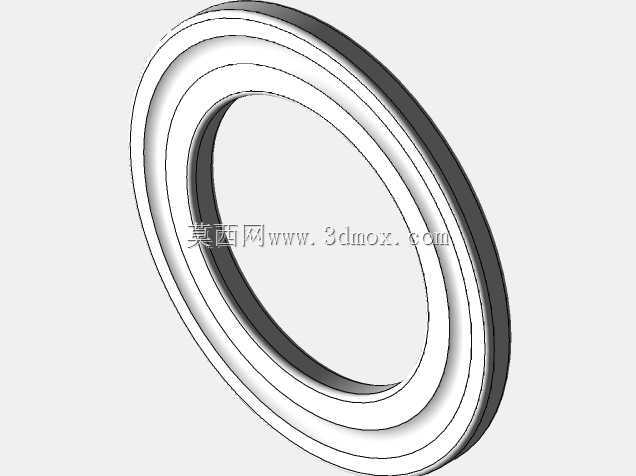

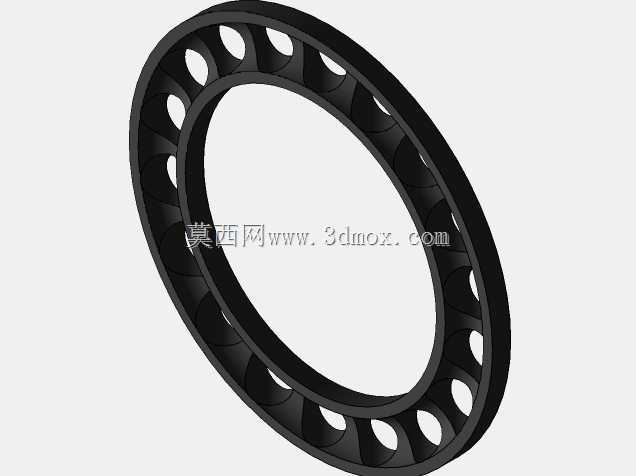

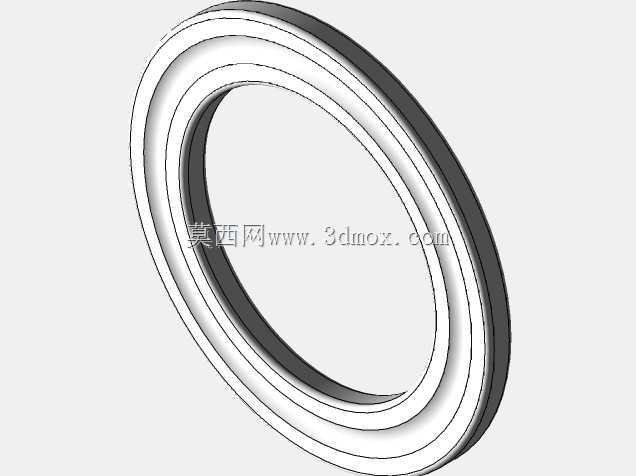

　　从结构设计逻辑来看，51106型推力球轴承采用分体式套圈设计，轴圈与轴采用过盈配合安装，座圈与轴承座孔采用间隙配合，这样的设计是为了避免轴运行时出现热伸长导致的轴承卡滞，同时也能补偿一定的安装同轴度误差。保持架采用冲压钢板浪形结构，将每一粒钢球均匀分隔在滚道内，避免钢球之间直接接触产生滑动摩擦，降低运行时的发热和磨损。滚道设计为球面沟道形状，沟曲率半径略大于钢球半径，保证钢球在承受轴向载荷时能均匀接触滚道，同时留有微量的窜动间隙，适配低速运转时的微量偏转。

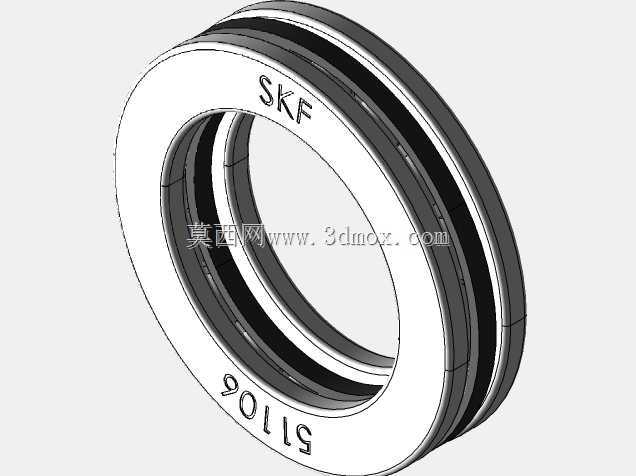

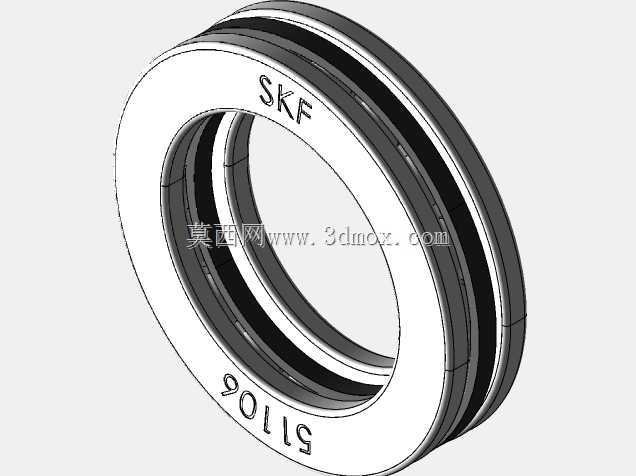

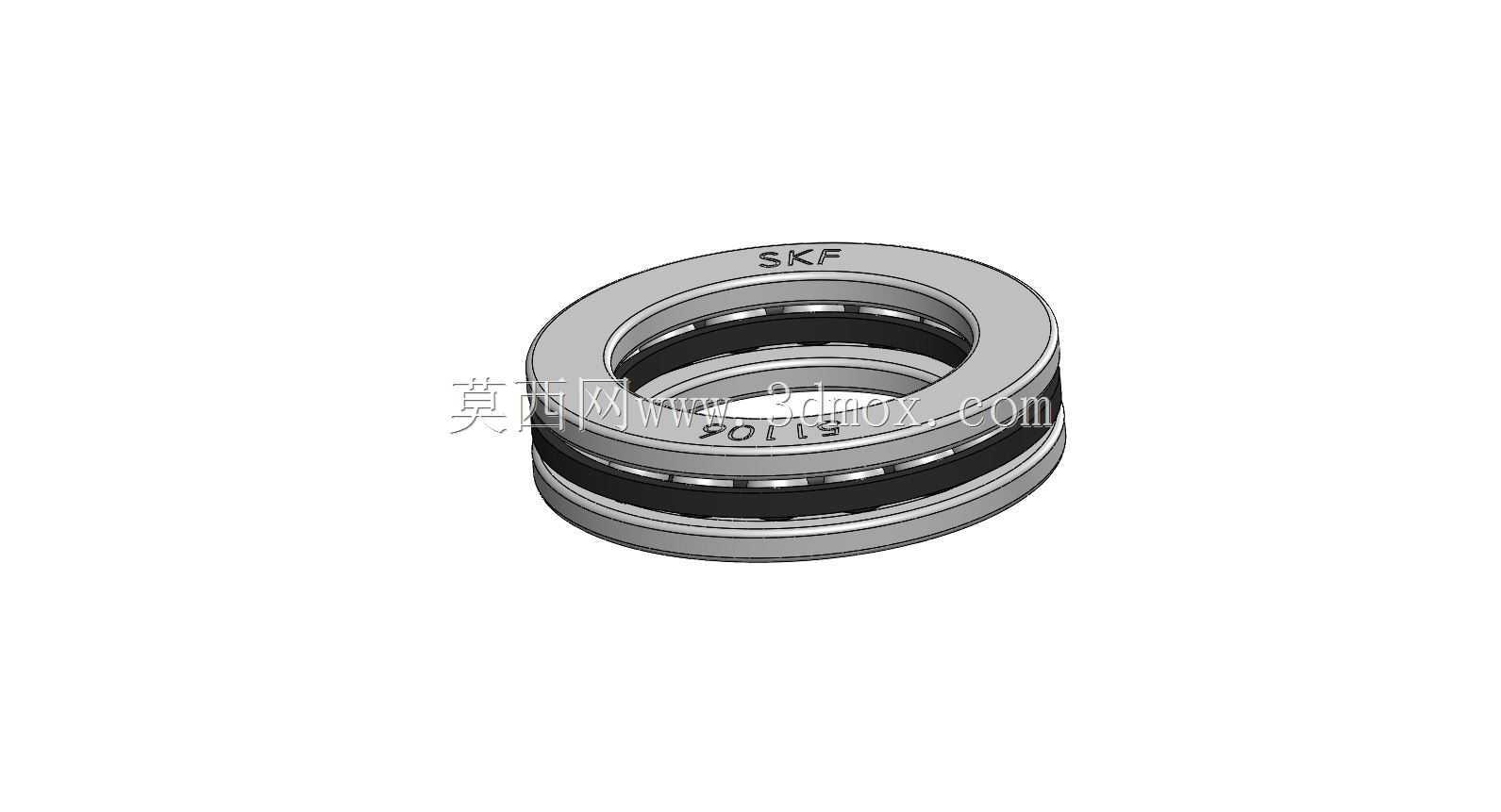

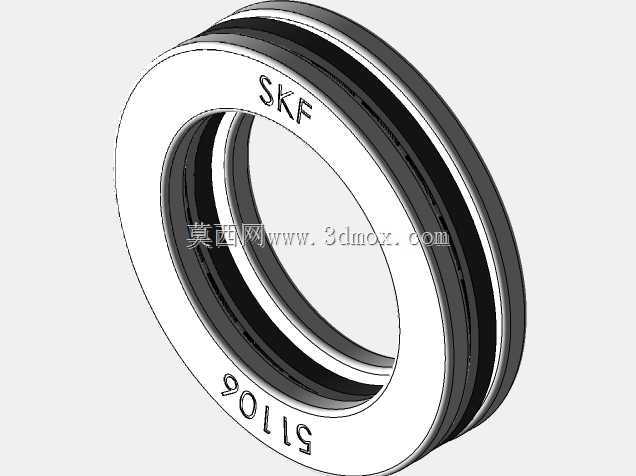

　　从安装边界尺寸来看，51106的公称内径为30mm，适配直径30mm的安装轴段，公称外径为47mm，对应轴承座的安装孔直径为47mm，轴承整体装配高度为11mm，安装时需要预留的轴向空间不能小于这个数值，同时轴肩的高度不能超过轴圈的内孔倒角尺寸，座圈的安装台肩高度不能超过座圈的外圆倒角尺寸，否则会导致轴承安装不到位，甚至压伤套圈端面。安装时要注意轴圈和座圈的方向，轴圈必须靠在轴的定位轴肩上，座圈靠在轴承座的定位端面上，如果装反会导致轴运转时和座圈产生滑动摩擦，快速烧坏轴承。

　　在实际工况应用中，这类轴承的允许转速不高，因为高速运转时钢球的离心力会急剧增大，导致保持架受力不均，同时滚道的润滑脂容易被甩出，所以通常用在转速低于1000转每分的轴向承载位置，润滑方式多采用脂润滑，装配时需要在滚道和钢球之间填充足量的锂基润滑脂，填充量一般为轴承内部空腔的三分之一到二分之一，过多的润滑脂反而会导致运行时温升过高。如果是用在有轻微冲击载荷的工况，需要校核轴承的额定静载荷，51106的额定静载荷能够满足常规低速重载设备的轴向承载需求，选型时要保证实际轴向载荷不超过轴承额定静载荷的三分之二，避免出现永久压痕导致轴承运转卡滞。

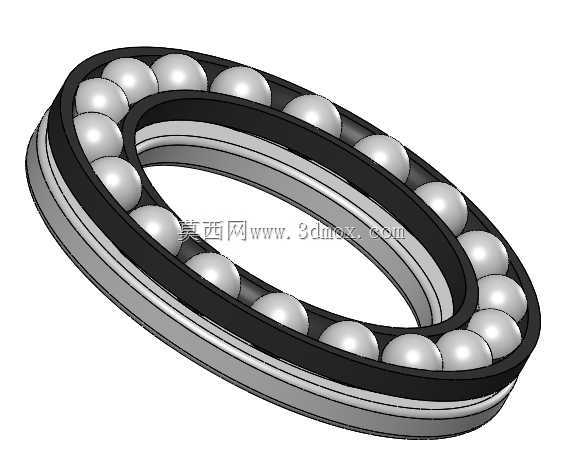

　　建模过程中需要注意滚道的曲率参数匹配，钢球直径和滚道沟曲率的比值要控制在合理范围内，同时要还原保持架的兜孔间隙，保证钢球在兜孔内有足够的活动空间，不能将钢球和保持架建为过盈配合，否则不符合实际装配逻辑。分体式套圈的建模要注意区分轴圈和座圈的尺寸差异，轴圈的内孔尺寸和座圈的内孔尺寸有细微差别，轴圈内孔和轴配合，座圈内孔比轴径大1mm左右，避免和轴产生摩擦。装配时要保证钢球均匀分布在滚道圆周上，每粒钢球的中心都在同一个平面内，和两个套圈的滚道同时接触，还原真实的装配约束关系。
