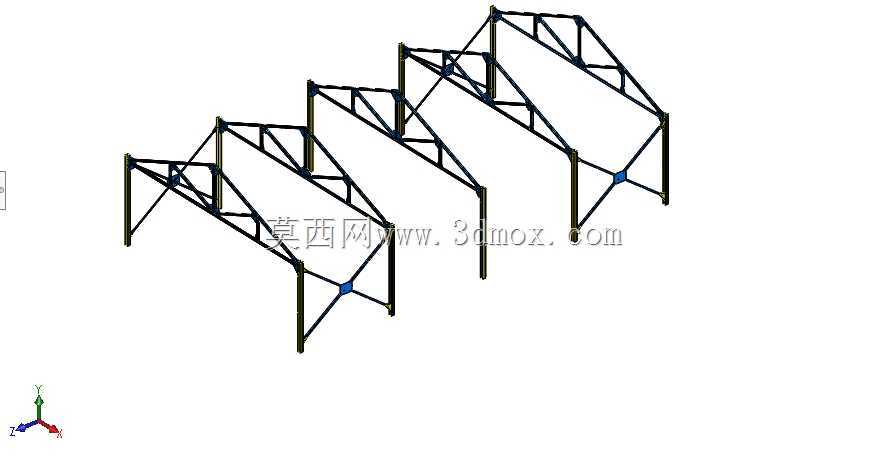

工业重型支撑机库连接装配结构

　　这套支撑连接装配结构，主要应用于工业仓储、重型物料存放库区的立柱与横梁连接节点，是重型货架体系中承担侧向抗剪、竖向承重传递的核心受力构件。日常工况下，这类结构需要承受横梁传递的竖向物料荷载，同时抵消叉车作业、物料堆载偏移带来的水平侧向力，避免立柱出现局部失稳或者连接节点变形失效。

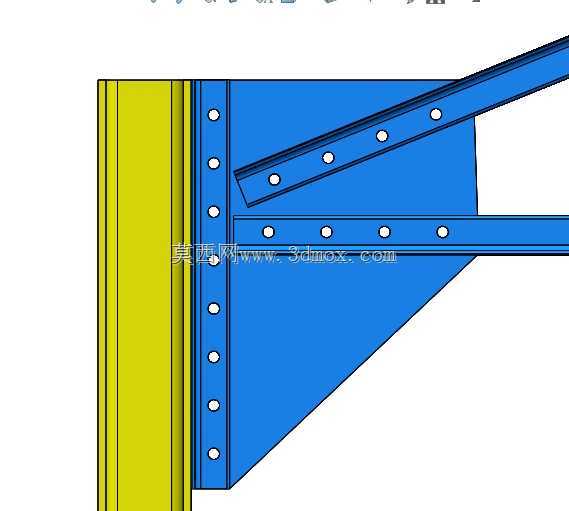

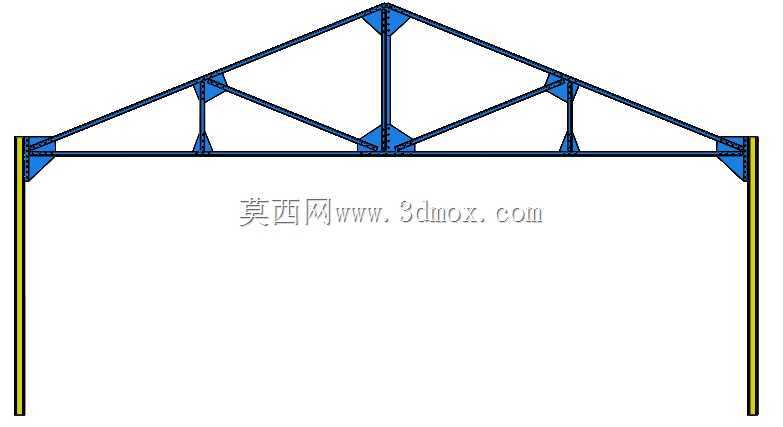

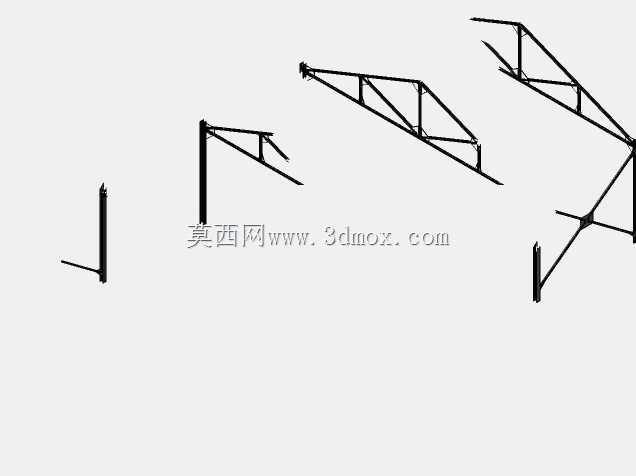

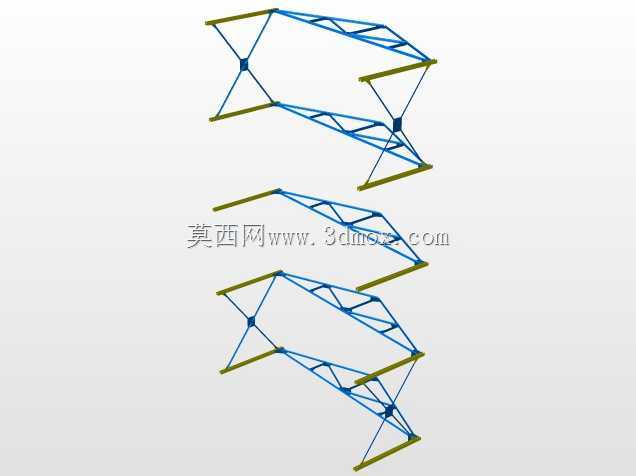

　　从结构设计逻辑来看，整个装配组件采用三角稳定构型作为核心受力框架，蓝色的主支撑斜臂与水平横梁、竖向立柱共同围合出直角三角形受力体系，相比单纯的螺栓直连结构，三角构型可以将横梁端部的弯矩有效转化为斜撑的轴向压应力，大幅降低连接螺栓的剪切受力负荷，提升节点的整体抗形变能力。竖向的黄色构件为仓储体系的通用立柱，其侧面预冲的连续排孔可以适配不同层高的横梁安装需求，支撑组件的连接耳板通过多组螺栓与立柱排孔锁紧，安装时无需现场焊接，所有构件均为预制件，现场仅需通过扭矩扳手按照预设扭矩值锁紧螺栓即可完成装配，大幅缩短现场施工周期，也便于后期根据仓储需求调整层高或者更换受损构件。

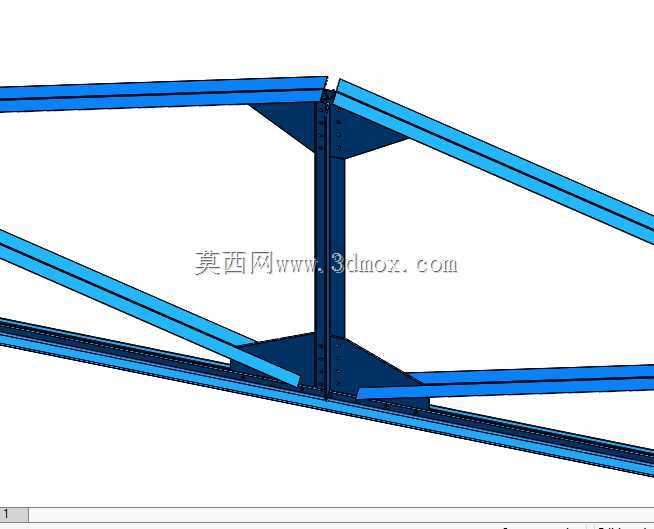

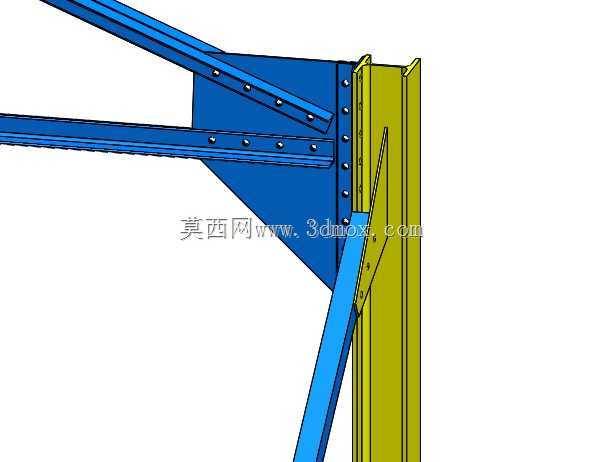

　　细节设计上，主支撑斜臂与水平横梁采用一体化折弯加焊接的成型工艺，钢板折弯形成的槽型截面相比同等重量的平板结构具备更高的截面惯性矩，在承受竖向荷载时可以有效降低腹板的局部屈曲风险。斜臂与立柱连接的位置额外增设了一块三角形加强筋板，筋板分别与斜臂腹板、连接耳板焊接固定，避免斜臂端部与耳板连接位置出现应力集中导致的焊缝开裂。所有连接孔位均采用长圆孔与圆孔配合的设计，长圆孔设置在支撑组件的耳板位置，可以抵消构件加工时的孔位公差，安装时允许小范围调整位置，降低对构件加工精度的严苛要求，同时在结构承受温度形变或者冲击荷载时，长圆孔可以提供微小的位移余量，避免螺栓出现硬剪切断裂。

　　安装边界方面，这套装配结构适配的立柱为常规仓储重型货架的C型抱合立柱，立柱截面宽度适配市面上主流的80mm、100mm规格重型货架立柱，水平横梁采用双C梁对焊的箱型截面，支撑组件安装完成后，横梁端部与立柱立面的贴合间隙控制在1mm以内，斜撑下端与立柱的连接点距离横梁下表面的垂直距离经过受力验算，确保三角支撑的力臂长度处于最优区间，既不会因为斜撑过长占用过多货架侧向空间，也不会因为力臂过短导致支撑受力过大。日常维护中，这类节点仅需定期检查螺栓预紧力，检查焊缝位置是否出现疲劳裂纹，无需额外的润滑或者防腐维护，所有构件表面均采用静电喷塑处理，在常规室内仓储环境下可以长期抵御潮气、粉尘带来的锈蚀问题，即便是在冷链仓储或者轻度腐蚀环境的库房中，也可以通过更换镀锌层构件满足使用需求。

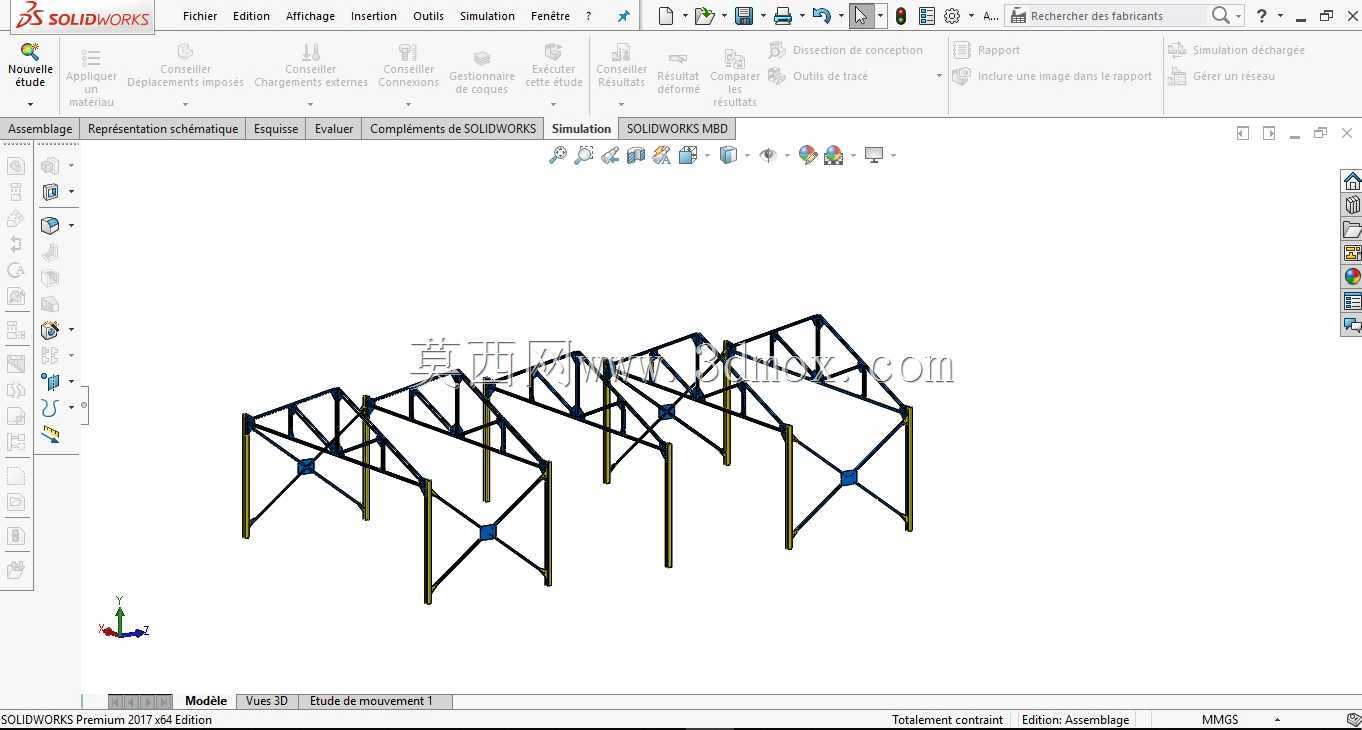

　　在实际选型应用中，设计人员需要根据单根横梁的额定承载重量匹配对应厚度的支撑钢板，常规1-2吨每层的承载需求下，采用5mm厚度的Q235钢板制作支撑构件即可满足受力要求，如果是3吨以上的重型承载场景，则需要更换为8mm厚度的Q355钢板，同时加大连接螺栓的规格，从常规的M12螺栓更换为M16高强度螺栓，确保节点的整体安全系数满足仓储设计规范要求。这套结构的建模过程中，所有配合面均按照实际装配间隙设置公差，螺栓与孔位的配合间隙、构件之间的贴合面间隙都还原了实际生产装配的真实状态，可直接用于结构受力仿真模拟、装配工艺模拟以及生产下料的参考依据。
