钢结构飞机库局部构造三维设计作品

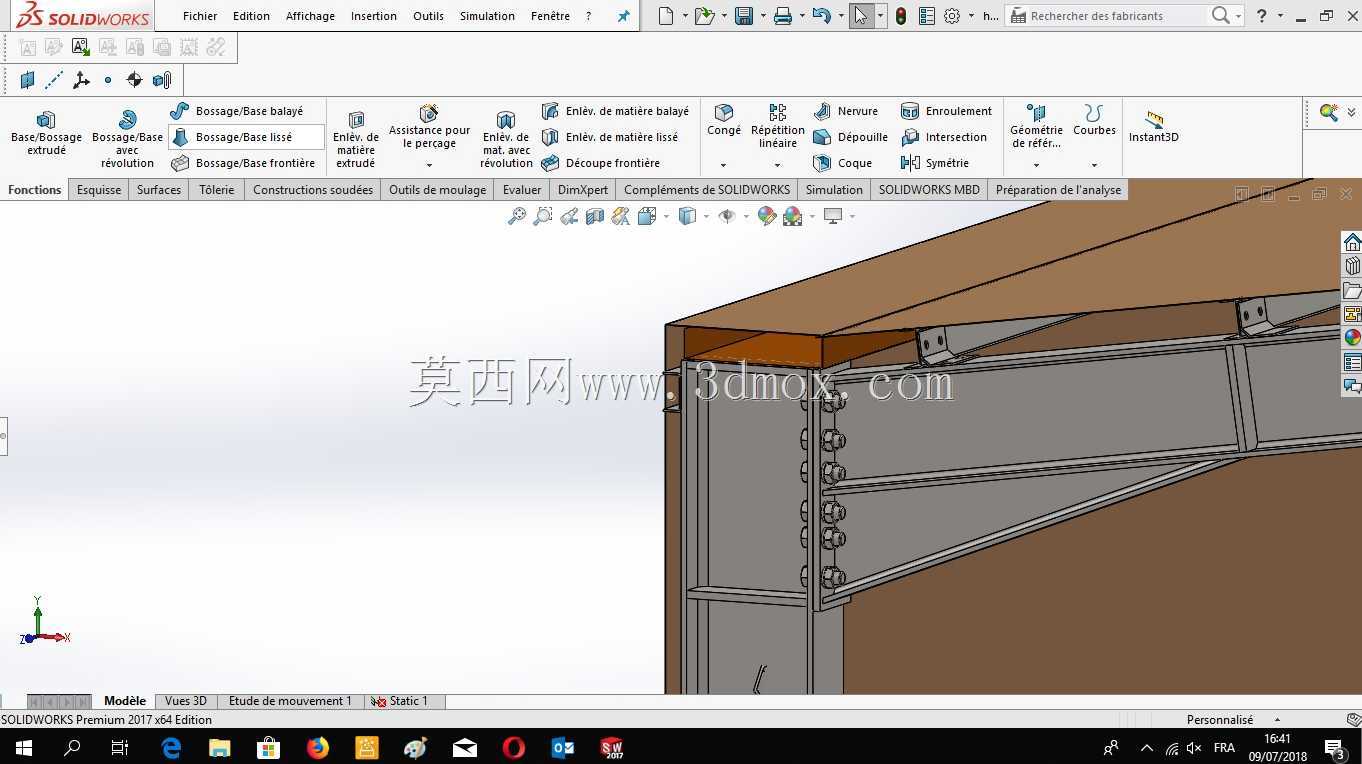

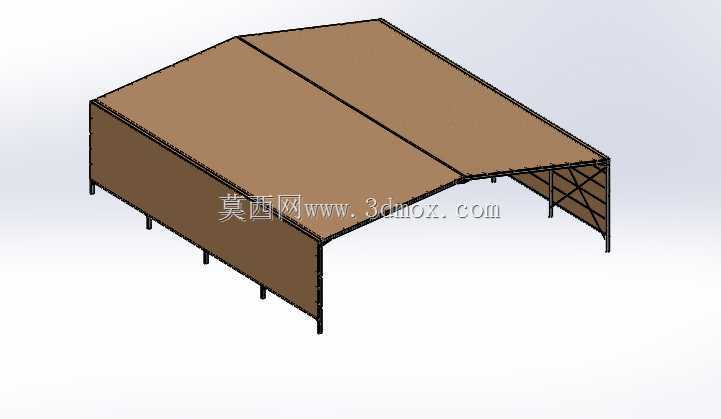

　　本次呈现的是飞机库主体承重与围护衔接区域的局部结构设计，这类结构在通航机场、民用航空维修基地、航空制造厂区的停机维护库房中应用广泛，核心作用是为大跨度室内空间提供稳定的结构支撑，同时抵御室外风载、雨雪荷载以及温差带来的结构形变，保障库内停放、维修的航空器不受外界环境干扰。从实际使用场景来看，飞机库不同于常规工业厂房，其门洞跨度往往需要满足不同翼展机型的进出需求，屋面与侧墙衔接的边角区域是应力集中的高发位置，本次设计的局部构造正是针对这一薄弱环节做了针对性的结构强化。设计过程中首先梳理了该区域的荷载传递路径：屋面斜向铺设的压型围护板承受的竖向荷载、水平风荷载会先传递到次梁构件，次梁通过螺栓群与竖向承重立柱连接，

　　再将荷载逐层传递到下部基础结构。节点处采用多排高强度螺栓刚接的形式，每处螺栓的排布间距、边距都符合钢结构设计的构造要求，避免螺栓群受力不均导致的局部剪切破坏，同时在立柱与斜梁的夹角位置增设了三角形加劲肋板，肋板与立柱、斜梁采用围焊连接，有效抵消转角位置的弯矩作用，减少大跨度结构在荷载作用下的挠度形变。从安装边界来看，该局部构造的竖向立柱采用H型钢截面，立柱腹板与翼缘的厚度匹配上部屋面的总荷载设计值，斜向屋面梁的坡度按照常规不上人屋面的排水坡度设置，保证雨雪天气下屋面积水、积雪能够顺利沿坡度排出，不会在边角位置堆积造成额外荷载。围护板与次梁的连接采用自攻螺钉固定，螺钉排布间距满足风揭荷载下的抗拔要求，

　　沿海多台风区域应用时还可在该节点基础上加密固定点、增设密封胶条，提升围护结构的密封性与抗风能力。设计时还考虑了后期维护的便利性，所有螺栓连接节点都预留了足够的操作空间，后期检修时可以直接使用扭矩扳手复核螺栓预紧力，不需要额外拆除周边围护构件；加劲肋板的边缘都做了倒角处理，避免安装过程中应力集中导致的焊缝开裂，也能减少施工人员磕碰的安全隐患。从结构适配性来看，该局部构造可以适配不同跨度的飞机库设计，当机库跨度增大时，仅需要对应调整H型钢的截面规格、螺栓的直径与数量，不需要改动整体的节点传力逻辑，能够有效缩短同类型项目的结构设计周期。在实际施工过程中，该区域的构件可以在工厂完成预制焊接与钻孔，运输到现场后直接通过螺栓拼装，

　　减少现场高空焊接的作业量，既提升施工效率，也能更好的控制焊接质量，降低现场作业的安全风险。针对北方多雪地区的使用需求，该节点处的屋面围护板下方还预留了保温层的安装空间，可根据当地冬季最低温度选择对应厚度的保温材料填充，避免库内温度流失导致的屋面结冰坠冰问题，保障库外作业人员与进出航空器的安全。对于有航空维修需求的机库，该结构节点的承载力预留了足够的冗余量，后期可在屋面梁下悬挂维修用的起重葫芦、照明管线、通风管道等附属设施，不需要额外对主体结构做加固处理，适配机库使用过程中的功能拓展需求。
