车床尾座三维结构设计

　　在普通卧式车床的加工场景中，尾座是承担长轴类零件顶紧、钻孔铰孔等工序支撑与进给的核心功能部件，安装于床身右侧的导轨面上，可沿导轨轴向滑移调整位置，适配不同长度工件的装夹需求。日常轴类零件车削作业时，尾座套筒内装入顶尖可顶住工件端面的中心孔，抵消切削过程中工件受径向切削力产生的挠曲变形，避免长轴加工出现锥度、振纹等质量缺陷；换装钻夹头、铰刀等刀具后，还可完成轴件端面的中心孔加工、孔系精加工工序，拓展车床的加工覆盖范围。

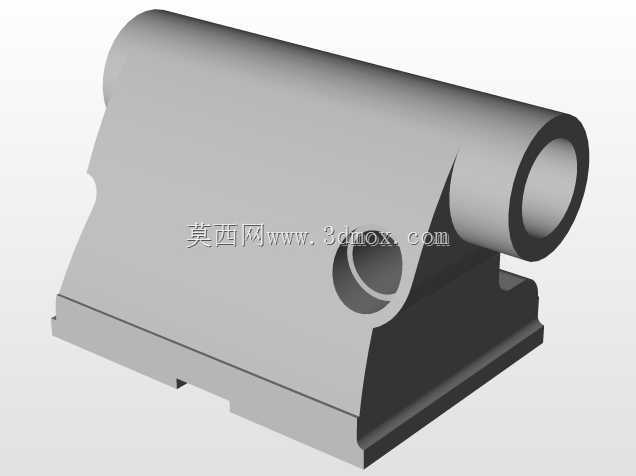

　　该尾座的整体结构采用分体式布局设计，主体为箱型铸造壳体，底部设置与车床导轨匹配的导向安装基面，基面开有定位锁紧槽，调整到位后可通过压板结构将尾座整体锁固在床身导轨上，避免重切削时出现位移偏移。上部的套筒安装孔与壳体采用精密间隙配合，套筒内孔设计为莫氏锥孔，可适配标准莫氏顶尖、钻套等工装，套筒侧面开有长键槽，通过壳体内的导向键限制套筒周向转动，仅保留轴向进给自由度，保证顶紧与加工时的同轴度精度。

　　壳体侧面设置的横向通孔用于安装套筒进给驱动的丝杠螺母副，转动手轮可带动套筒沿轴向平稳伸出或缩回，进给行程可满足常规长度工件的顶紧行程需求，同时套筒上设置有刻度标识，可精准控制进给量，适配钻孔工序的深度控制要求。尾座与床身导轨的配合面经过刮研工艺处理，保证接触刚度与导向精度，安装基面的宽度适配常规卧式车床的导轨跨距，可直接在同规格车床上替换安装，无需额外改造床身结构。

　　从结构受力角度设计时，壳体的壁厚经过刚度校核，在承受最大顶紧力时壳体变形量控制在微米级，避免顶紧时出现低头偏移，保证顶尖与主轴的同轴度误差在允许范围内；套筒的外圆表面经过高频淬火处理，表面硬度达到HRC45以上，长期往复滑移不易出现磨损拉伤，延长部件使用寿命。锁紧机构采用偏心压紧结构，操作手柄即可快速完成套筒的位置锁止，顶紧工件后不会出现轴向窜动，重切削时可保持稳定的顶紧力。

　　在实际设备维护与改装场景中，该尾座的三维模型可直接用于车床的维修测绘、数控化改装的结构干涉检查，建模时完整还原了各部件的装配关系、配合公差与安装尺寸，结构设计人员可直接调取模型进行装配验证，无需重新测绘实物，大幅缩短设备改造与备件生产的周期。针对不同规格的车床，可通过调整壳体底部安装基面的宽度、套筒的直径与行程参数，快速衍生出适配不同加工能力车床的尾座结构，满足不同吨位、不同加工长度车床的配套需求。
