这套五轴耳轴转台面向小型数控铣床的多面加工改造场景,主要用于在原有三轴加工设备上叠加两个旋转自由度,使工件一次装夹后即可完成侧面、斜面、空间角度孔系与复杂型面的铣削、钻孔、攻丝等工序。它特别适合实验室、小作坊以及非标设备开发中对小型铝合金件、工程塑料件、治具零件和轻量化结构件的五面加工,能够减少多次装夹带来的找正误差,也能缩短工序间的转运与等待时间。
从实际用途看,转台的核心任务不是承担重型切削,而是为中小型工件提供稳定、可重复定位的回转姿态。工件安装在中央转盘上,转盘负责绕一个轴线完成分度或联动旋转;两侧支承形成耳轴结构,带动整个转盘组件绕另一根正交轴线摆动。两个旋转轴配合机床原有X、Y、Z直线轴,可以实现典型的双转台五轴加工布局。对于需要加工斜孔、凸轮轮廓、叶轮类小零件、曲面壳体或多方位特征的工件,这种结构能显著降低夹具复杂度。
驱动方案采用两套谐波驱动装置,分别布置在两个旋转运动链中。谐波驱动的优势在于传动比大、结构紧凑、回程间隙小,适合在有限空间内获得较高的定位刚度。耳轴侧驱动组件沿支承轴线横向伸出,外形呈圆柱与盒体结合的箱体结构;转盘侧驱动则隐藏在回转盘附近,通过紧凑连接将动力传递到工作台面。两个100瓦级伺服驱动单元为系统提供运动输入,功率等级与小型DIY数控铣床、轻型花岗岩床身设备相匹配,适合轻铣、精修和分度加工,不宜按重型钢件粗加工工况选型。

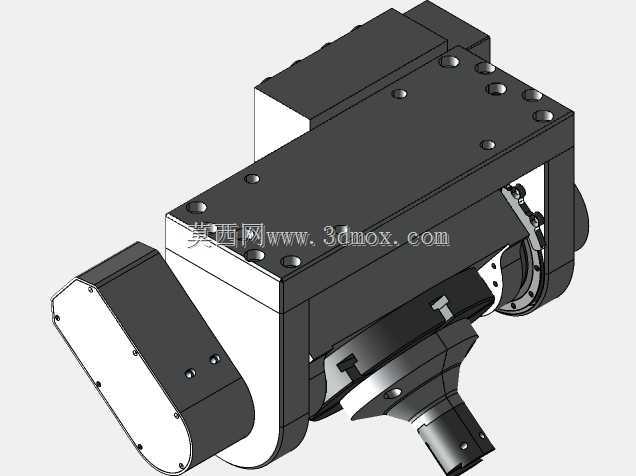

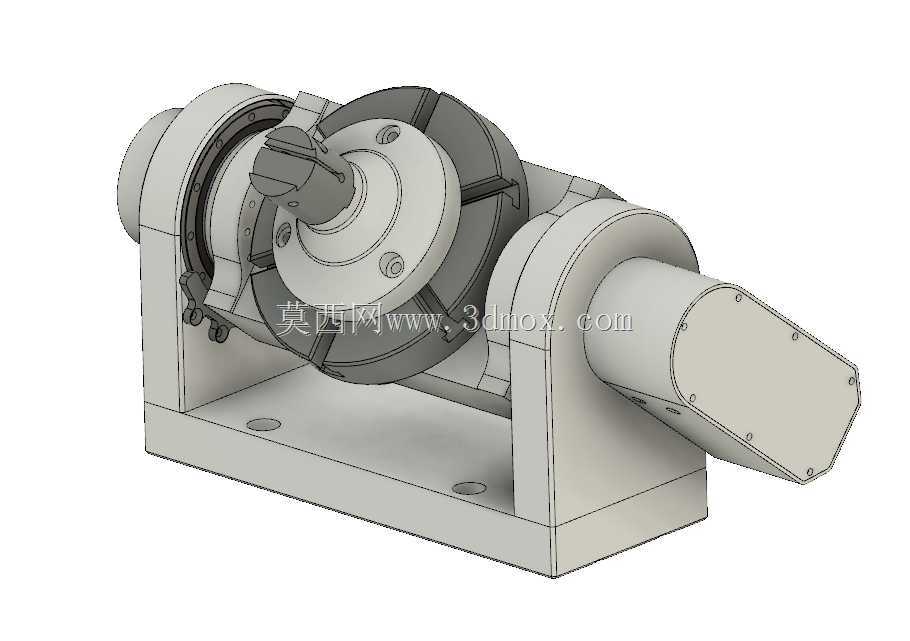

结构上,整套装置由底座、左右支承座、耳轴回转体、中央转盘、驱动连接部件、轴承定位部件和外部护罩等部分组成。底座为整块板式支撑,底部轮廓平直,便于固定在机床工作台上;板上设置安装孔,可通过压板、T型螺栓或螺钉与机床台面连接。两侧支承座立于底座之上,形成稳定的门式支承,中央回转架在两支座之间摆动。这种布局使旋转质量尽量集中在两支撑之间,有利于减小偏载力矩,也方便在三维布局中检查刀具、主轴头和夹具的干涉边界。
中央转盘采用圆盘式工作面,盘面预留多条T型槽或装夹槽,可配合卡盘、平口钳、定制夹具或直接压板固定工件。转盘外圈设置压紧与定位结构,背面与谐波输出端连接,前端盘面作为工件安装基准。设计时需要重点控制转盘端面跳动、轴承配合公差以及输出法兰同轴度,否则在多面加工中容易出现孔位偏移或接刀痕。回转架两侧轴颈与支承座之间通过轴承组件承受径向和轴向载荷,轴承端盖、调整垫片和密封结构在模型中均有体现,便于后续细化装配关系。
外形与安装边界方面,转台整体呈卧式耳轴布局,底座长度决定机床台面的最小占用宽度,两侧驱动外伸段需要额外预留维护和接线空间。布置到机床内部时,不能只检查静止状态,还应在耳轴最大摆角、转盘旋转以及刀具最短最长工况下分别做干涉检查。上方要为主轴刀柄、刀夹和工件高度留出安全距离;后侧和侧方要考虑伺服电机、线缆、软管和防护罩的弯曲半径;底座下方则要保证台面T型槽、压块和螺母具有操作空间。若机床Z向行程有限,应优先控制转盘中心高,因为中心高会直接影响工件上表面可达到的最高位置。
设计思路偏向实用化与可制造性。底座和支承座采用规则板壁组合,便于板材切割、铣削和装配;外部护罩以螺钉固定,能够覆盖旋转部件并保留拆装空间;驱动元件沿轴线布置,缩短了传动链,也让受力路径更清晰。对于自制设备而言,这种结构有利于边建模、边验证、边加工,关键配合面可在三维中先行定义,例如底座上平面与支承座定位面、轴承孔同轴度、转盘法兰止口以及电机安装止口。
在功能特性上,该转台既可以作为分度装置使用,也可以在控制系统支持下参与五轴联动。分度加工时,重点关注重复定位精度和锁紧可靠性;联动加工时,则需要关注伺服扭矩、传动刚度、跟随误差以及线缆随动布置。由于模型面向轻型加工,切削力主要通过转盘、谐波输出端、耳轴框架和两侧支承传递到底座,设计人员在细化时应结合实际刀具直径、材料去除率和工件重量校核轴承寿命与连接螺钉强度。
三维建模时可将该结构作为五轴机构设计参考:先建立底座与两支座的固定基准,再定义耳轴轴线和转盘轴线的正交交点;随后以交点为中心布置工件包络空间,检查不同姿态下的主轴可达性;最后补充电机、护罩、紧固件和线缆路径。这样不仅能完成外观表达,也能直接服务于装配校核、行程验证和后续工程图输出。
