带安装基座双轮导向辊结构设计

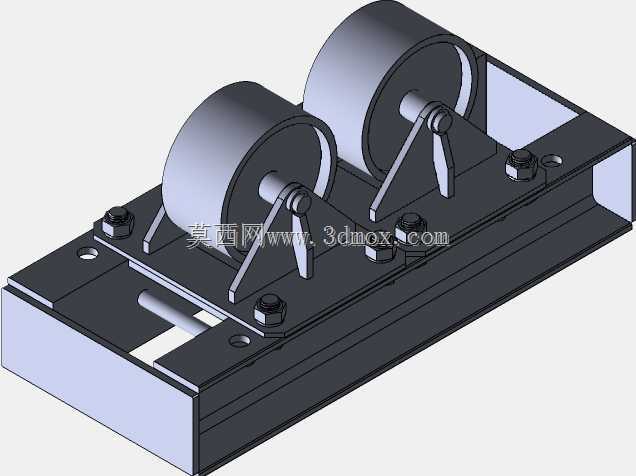

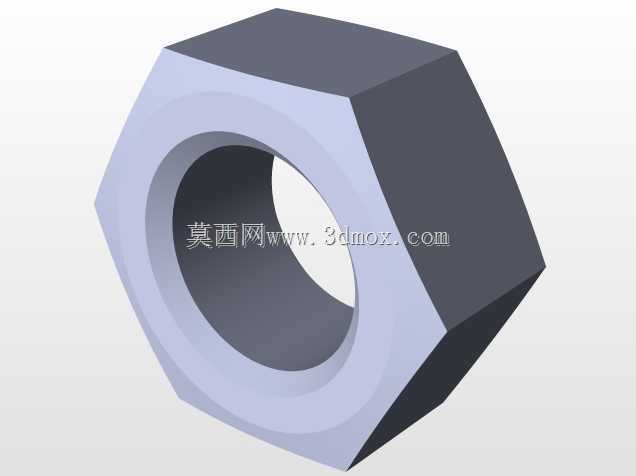

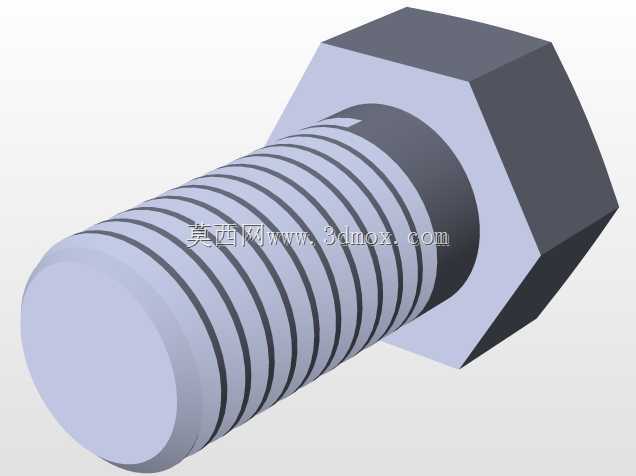

　　这款导向辊组件的设计，最初是针对薄型带状物料连续输送工况下的跑偏问题做的定向优化，在包装薄膜生产线、金属带材分切机组、印刷走料机构这类对物料走带精度要求较高的场景里，普通单辊导向结构往往因为接触面积不足、支撑刚性不够，在物料张力波动时容易出现走带偏移、边缘褶皱甚至扯料的问题，这套双轮并列的导向结构就是为了填补这类工况的使用缺口。从结构布局来看，整体采用一体化安装基座搭配两个平行布置的导向辊轮，基座部分做了加厚的安装边，预留的沉头安装孔可以直接适配生产线架体的标准安装孔位，不需要额外做转接支架，安装时只需要保证基座基准面与物料走料方向的垂直度，就能快速完成定位，减少现场调试的校准工作量。两个辊轮的轴线平行度在建模时就做了公差约束，

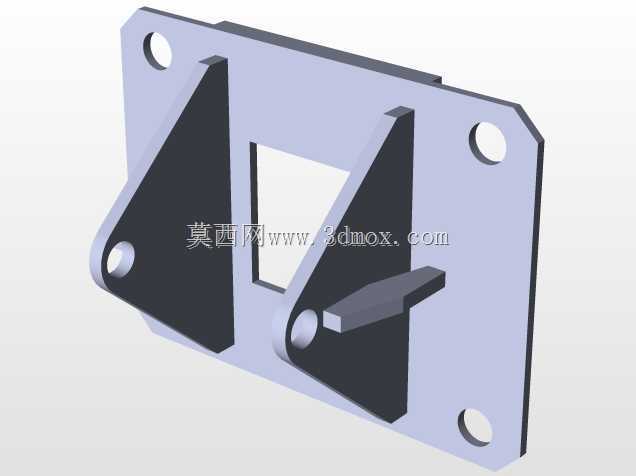

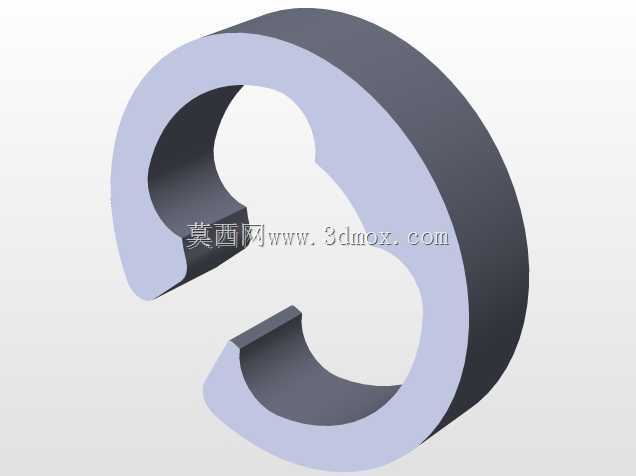

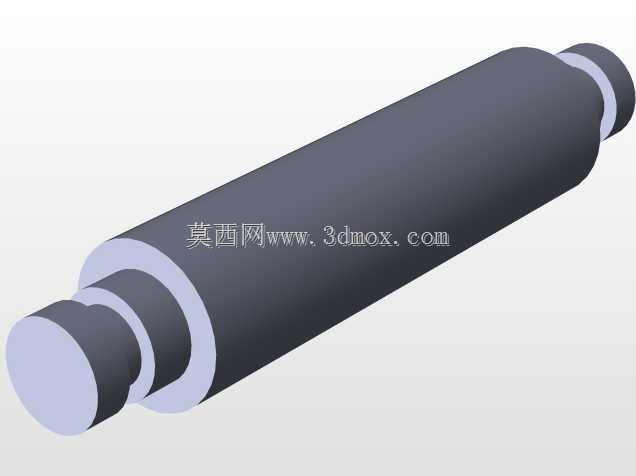

　　装配后辊面的径向跳动控制在合理范围内，避免辊轮转动时带动物料出现周期性的横向窜动；辊轮与基座之间采用转动副连接，转动部位预留了标准轴承的安装位，实际生产装配时可以根据使用场景的转速、负载需求选配对应规格的深沟球轴承，既满足轻载高速的薄膜输送场景，也能适配中等负载的薄金属带输送工况。设计过程中没有采用复杂的可调偏心结构，是考虑到这类固定工位的导向组件，一旦安装调试完成后不需要频繁调整位置，简化结构反而能提升长期运行的可靠性，减少因为松动、位移导致的导向失效问题；基座的侧面做了加强筋结构，在不增加整体壁厚的前提下提升了基座的抗扭刚性，即使在物料张力偏大、单侧受力的情况下，也不会出现基座变形导致辊轮偏斜的问题。从安装边界来看，

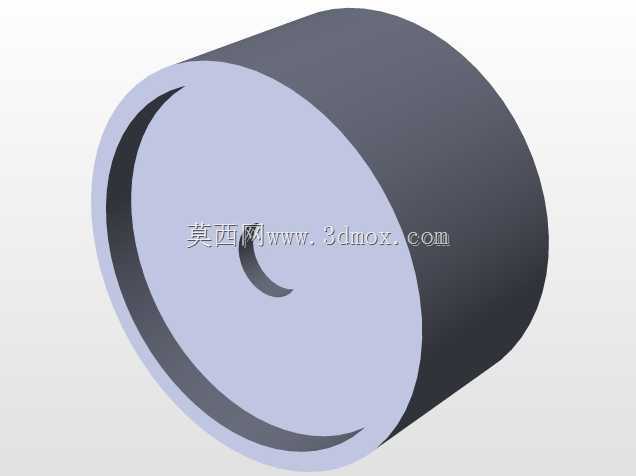

　　整体结构的横向宽度、纵向伸出长度都做了紧凑化处理，不会占用过多的生产线安装空间，辊轮的外径尺寸经过匹配计算，既保证了与物料的接触弧长足够提供导向所需的摩擦力，又不会因为辊径过大导致转动惯量偏高，在物料高速走带时不会出现跟转滞后的问题。辊轮的工作面做了光滑过渡处理，没有尖锐棱角，避免刮伤物料表面，针对不同的物料特性，实际加工时还可以在辊面包覆橡胶、聚氨酯等材质的覆层，提升摩擦力的同时进一步保护物料表面。在实际产线应用中，这类导向辊通常安装在张力控制单元的前后端、分切工位的进料侧、收放卷机构的相邻位置，用来约束物料的走带路径，保证物料始终保持在居中位置进入下一工位，减少因为跑偏导致的废品率；和传统的单根长导向辊相比，

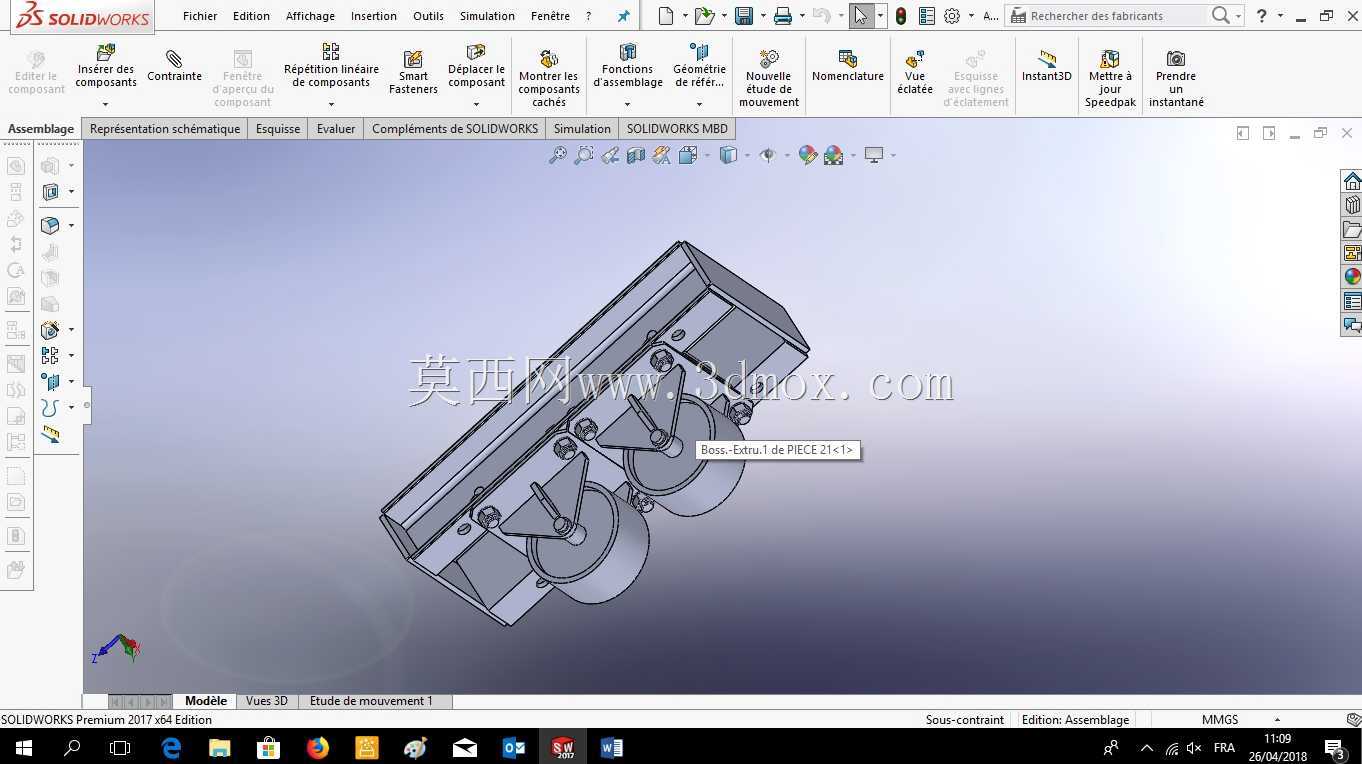

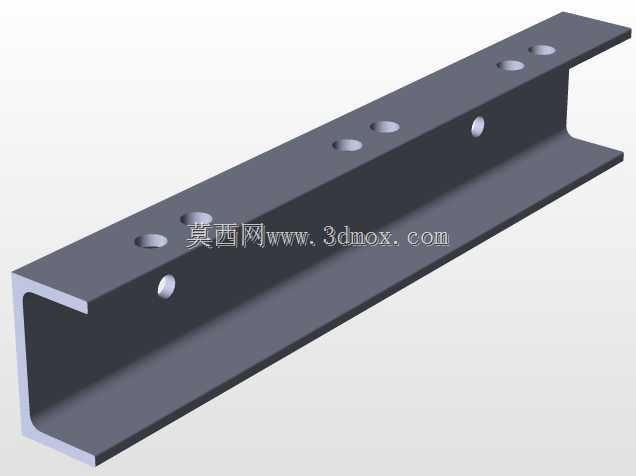

　　双轮结构的两个辊轮可以独立转动，当物料两侧出现微小的速度差时，两个辊轮可以通过转速差自动补偿，不会因为整根辊的转速一致导致物料表面出现擦痕。建模过程中对所有配合面都做了装配干涉检查，基座与辊轮的连接部位预留了润滑脂的填充空间，方便后期维护时加注润滑脂，延长转动部件的使用寿命；整体结构没有采用特殊的非标定制型材，所有板材、轴类零件都可以采用标准型材加工，加工工艺性好，不需要特殊的加工设备就能完成生产制造，适合批量加工配套。
