十字槽沉头自攻螺钉三维结构设计

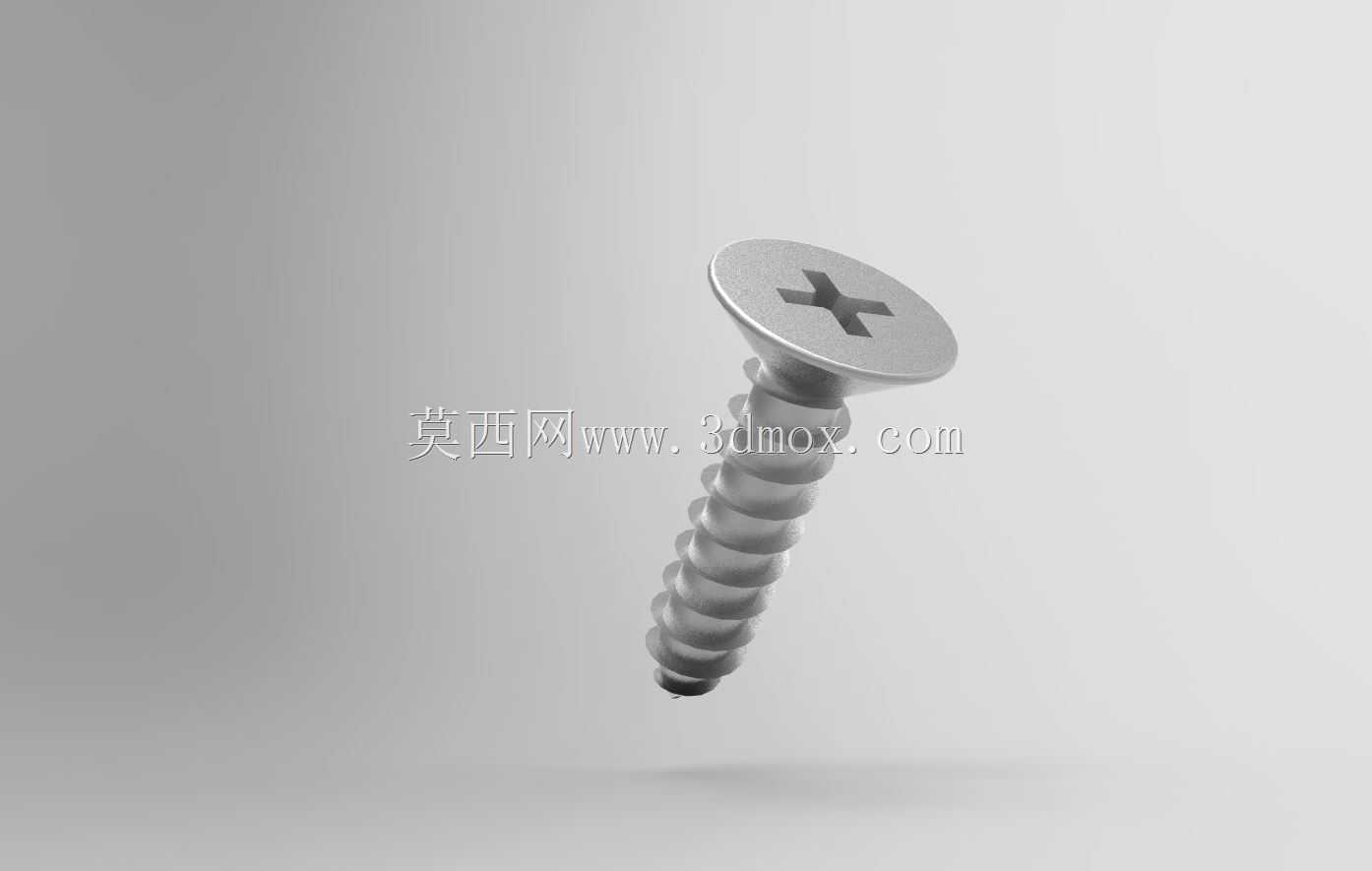

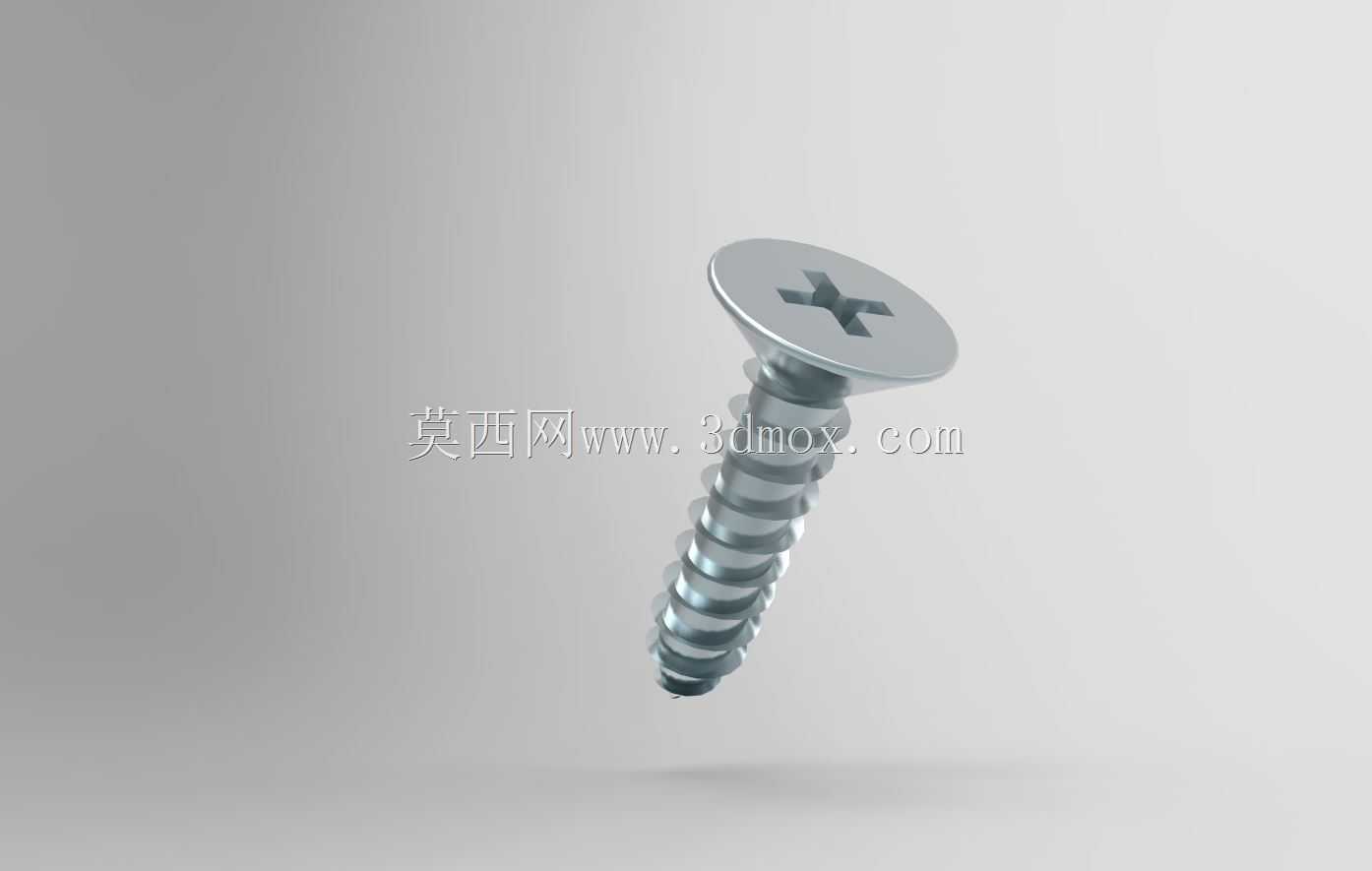

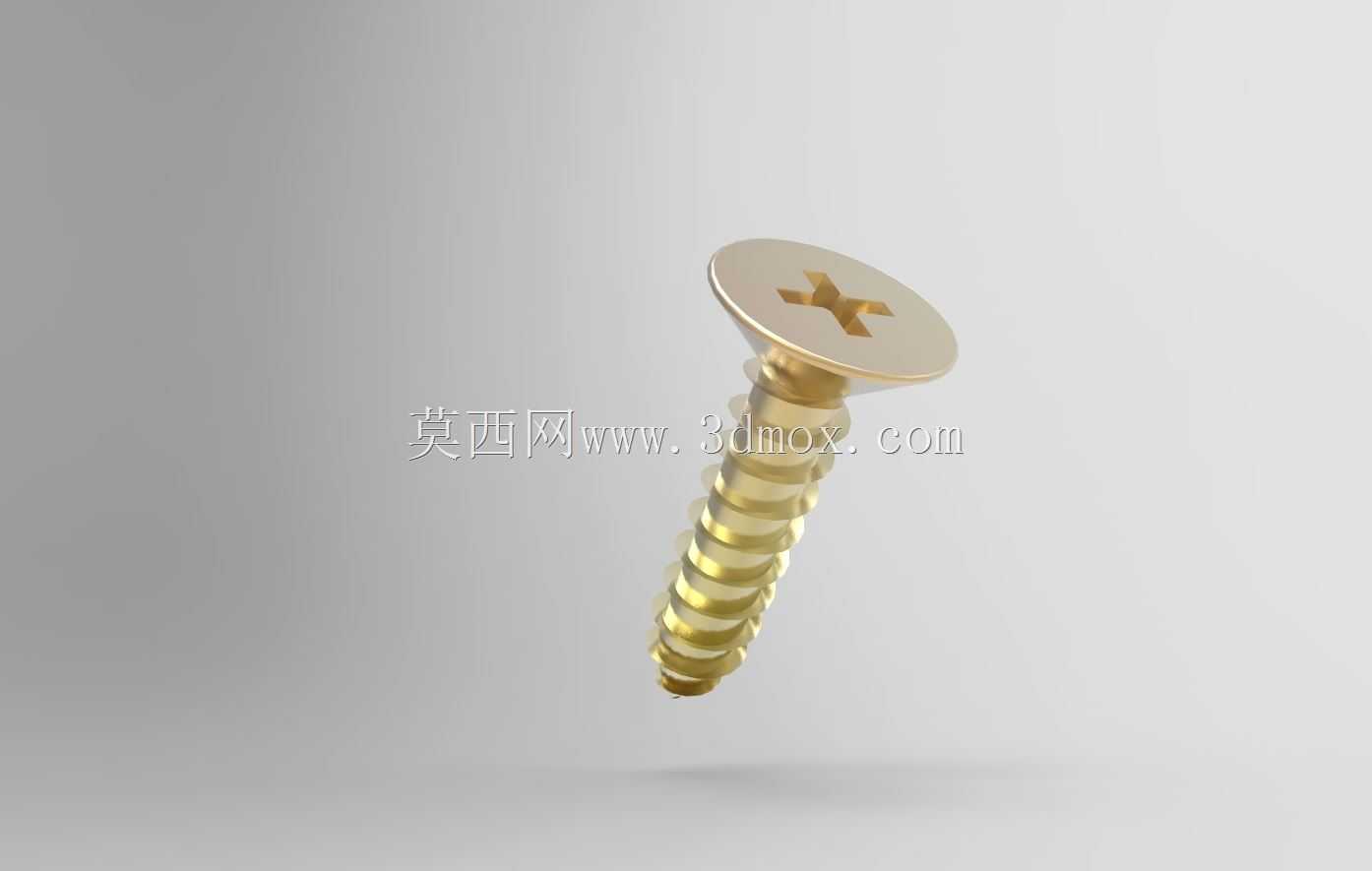

　　在各类钣金装配、塑料件连接、电子产品外壳组装、小型机电设备内部固定场景中，沉头自攻螺钉是应用频次极高的紧固件类型，无需预先攻制内螺纹，可直接在预制的导向孔内通过自身螺纹旋入切削形成啮合连接，大幅降低装配工序复杂度，提升产线组装效率。这款十字槽沉头自攻螺钉的设计，首先从头部结构入手，沉头锥角采用行业通用的90度标准锥度，适配绝大多数沉头孔的锪孔加工角度，装配后头部可完全埋入工件表面，不会出现凸起干涉，适用于对外观平整度有要求的外装面、滑动接触面等安装位置，避免突出的螺钉头剐蹭操作人员或影响其他部件的平面贴合。头部的十字槽采用标准H型槽型设计，槽深与槽宽匹配常用的十字螺丝刀批头规格，旋拧过程中受力均匀，不易出现滑牙、批头脱出的问题，

　　同时槽口的边缘做了微小的圆角过渡，减少批头插入时的磨损，也能降低装配时批头对槽口的挤压力导致的头部崩裂风险。螺杆部分采用全牙设计，螺纹牙型为自攻螺钉专用的三角牙型，牙距适配常见的薄钣金、ABS、PC等工程塑料的材质特性，旋入时切削阻力小，形成的内螺纹啮合牙数充足，连接强度稳定，不会出现滑牙或连接松动的问题。螺杆末端采用锥形导向端设计，端部直径略小于螺纹小径，装配时可快速对准预制的安装孔，无需额外的导向定位，减少装配对位时间，同时锥形端部在旋入初期可逐步切削工件内壁，避免硬挤导致的工件开裂，尤其适用于脆性塑料、薄铝板这类易开裂的被连接件。从安装边界来看，这款螺钉的沉头头部直径与螺杆长度形成标准的规格配比，设计沉头安装孔时，

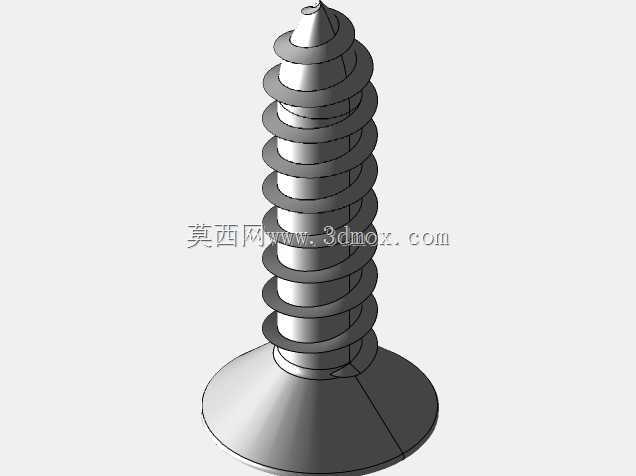

　　锪孔深度需匹配头部高度，保证装配后头部与工件表面齐平，底孔直径需根据被连接件材质调整：连接0.5-1mm厚冷轧钢板时，底孔直径可设置为螺纹小径的0.8-0.9倍，保证螺纹啮合的咬合量；连接硬质塑料件时，底孔直径可适当放大至螺纹小径的0.9-0.95倍，避免旋入时塑料件应力开裂。在实际选型应用中，这类沉头自攻螺钉常被用于家电外壳的拼接、电气控制柜内的线槽固定、汽车内饰件的卡扣连接、3D打印件的组装等场景，设计时需要根据被连接件的总厚度选择合适的螺杆长度，保证旋入后螺纹啮合长度不小于螺杆直径的1.5倍，才能达到稳定的连接强度，同时避免螺杆过长穿透被连接件影响内部其他部件的排布。建模过程中，螺纹部分采用螺旋扫描切除的方式生成真实牙型，

　　而非贴图示意，可直接用于装配干涉检查、装配工艺模拟，验证螺钉旋入过程中是否会与周边的筋位、柱位发生干涉，头部的沉头锥面与安装孔的贴合面也做了精确的公差匹配模拟，可用于验证沉头孔锪孔深度不足导致的头部凸起、或锪孔过深导致的头部下沉松动等装配问题。十字槽的建模严格按照标准槽型的尺寸参数绘制，可用于批头的匹配性验证，模拟自动化装配时电批批头与螺钉槽口的对位精度，减少自动化锁螺丝时的浮锁、滑牙问题。
