菱形纹理直身透明玻璃水杯结构设计

　　日常餐饮场景中，直身玻璃杯是商用吧台、家庭餐厨、连锁餐饮门店通用的饮水器具，这款带菱形压纹的直身玻璃杯，在结构设计上兼顾了握持防滑、视觉质感与批量生产的工艺可行性。从实际使用场景出发，这类玻璃杯主要适配冷饮、常温饮用水、气泡饮品的盛装需求，在连锁茶饮店、咖啡馆的外带堂食场景，以及家庭日常待客、个人饮水场景中都有广泛应用，相比光面直身杯，表面的菱形纹理首先解决了光面玻璃杯遇冷凝水易打滑脱手的问题，握持时手指与杯壁的接触摩擦力提升明显，即使杯壁外侧挂满冷凝水珠，也能保持稳定的握持状态，降低日常使用中的滑落破损概率。

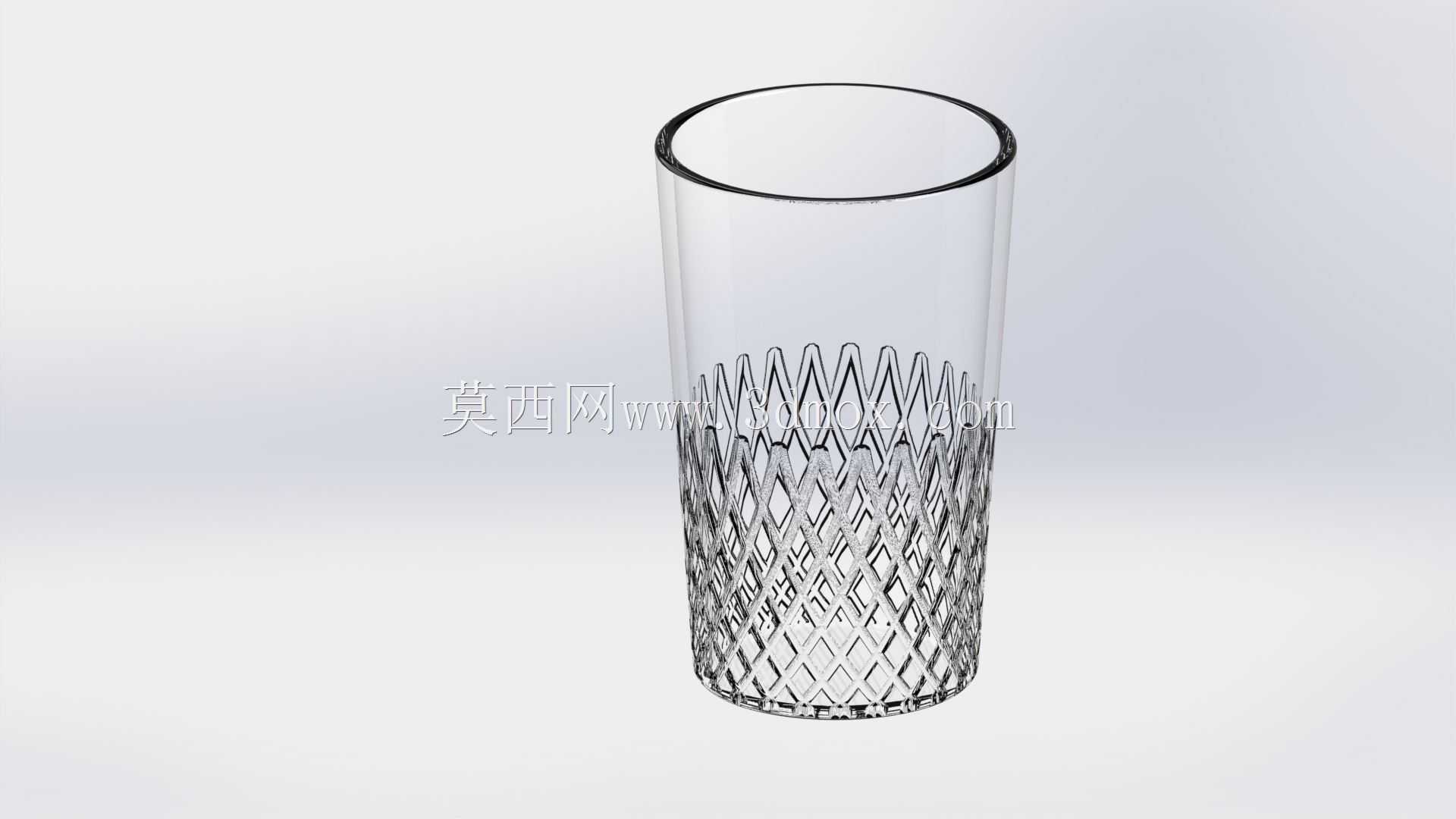

　　设计阶段首先确定了直身的主体轮廓，杯身整体为等直径圆柱结构，杯口做了卷边钝化处理，卷边的圆弧半径控制在1.2mm左右，既避免了切口锋利的问题，也能保证饮用时唇部接触的触感顺滑，同时卷边结构也提升了杯口的结构强度，减少日常清洗、堆叠过程中杯口磕碰崩边的概率。杯身下半部分的菱形纹理采用内凹外凸的压制成型结构，纹理的深度控制在0.8mm，不会在杯内壁形成过于明显的凸起，避免清洗时残留污渍的死角，同时外凸的菱形格纹在光线照射下会形成规律的折射效果，提升容器的视觉质感，相比光面杯更具设计感，也能在商用场景中形成差异化的视觉识别。

　　从尺寸边界来看，这款玻璃杯的整体高度设计为120mm，杯身外径为65mm，杯壁的基础厚度为2mm，纹理区域的壁厚保持均匀，压制过程中不会出现局部过薄导致的强度不足问题，也不会因为局部过厚导致玻璃冷却过程中应力集中，提升成品率。杯底做了加厚处理，底部厚度为5mm，同时底部边缘做了0.5mm的倒角磨边处理，放置在桌面时不会刮擦木质、玻璃材质的桌面，也能提升放置的稳定性，降低杯底与硬质桌面碰撞产生的噪音。杯身内部的有效容积为320ml，刚好适配常规罐装饮品的容量，也符合日常单次饮水的容量需求，不会因为容量过大导致水长时间放置变凉，也不会因为容量过小需要频繁接水。

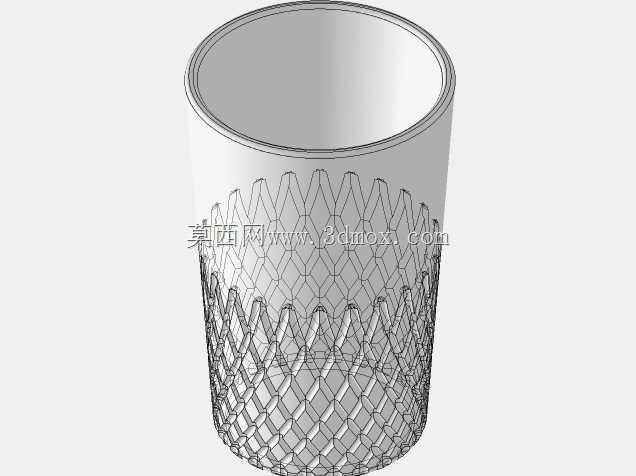

　　建模过程中需要重点关注纹理区域的曲面过渡，菱形格纹的交叉位置做了微小的圆角过渡，避免尖锐的棱角在玻璃压制过程中出现应力集中，也防止日常使用中纹理缝隙积存污垢。杯身与杯底的衔接位置做了平滑的圆弧过渡，没有直角结构，既方便清洗时的擦拭，也能提升整体的结构抗冲击性能，即使杯子从30cm高度意外跌落到木质桌面，也能通过圆弧结构分散冲击力，降低碎裂概率。从生产适配性来看，这款玻璃杯的结构完全适配自动化压制成型生产线，脱模方向为竖直向上，纹理区域的脱模斜度控制在1.5度，不会出现脱模卡滞的问题，适合大批量量产，能够有效控制生产制造成本，适配餐饮行业大规模采购的成本控制需求。

　　在实际使用的适配性上，这款杯子的直径尺寸适配常规的杯架、杯刷尺寸，日常清洗可以使用通用的长柄杯刷深入杯底，没有清洁死角；杯身的整体高度适配常规的家用消毒柜层架间距，也适配商用洗碗机的清洗篮格尺寸，无论是家庭使用还是商用场景的批量清洗都能适配。纹理区域的高度从杯底向上延伸60mm，刚好覆盖日常握持时手指的接触区域，上半部分保留光面结构，避免饮用时唇部接触纹理带来的不适感，在功能分区上做了明确的划分，兼顾了防滑实用性与饮用的触感体验。
