改装款星形辐条汽车轮毂结构设计

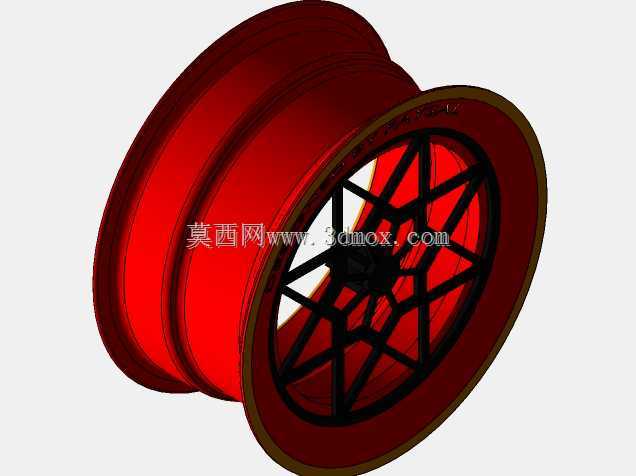

　　这款星形辐条轮毂的设计，最初是面向民用乘用车改装场景做的结构方案，日常做底盘行走系统匹配时，轮毂是连接轮胎与车轴的核心承载部件，既要承担整车整备质量下的垂向载荷，也要传递制动、加速过程中的扭矩，还要兼顾过弯时的侧向力承载，结构设计的冗余量直接关系到行驶安全。从结构分层来看，轮辋部分采用深槽式结构设计，胎圈座的角度严格匹配民用真空轮胎的装配标准，轮缘的凸起高度做了针对性优化，既能保证轮胎充气后胎圈与座面紧密贴合，避免高速行驶时出现轮胎脱圈的风险，也能在拆装轮胎时减少操作难度，适配市面上绝大多数同尺寸的民用轿车轮胎。中间的辐条部分采用交错星形的镂空布局，这种结构不是单纯为了视觉效果做的造型，

　　每一根辐条的走向都对应轮毂安装面的受力传导路径，从中心的轮毂轴承安装位向外辐射到轮辋的连接点，把中心区域承受的载荷均匀分散到整个轮辋圆周上，避免局部应力集中导致的辐条断裂问题；镂空的结构同时能降低轮毂自身的转动惯量，车辆加速时的动力响应会更直接，制动时也能减少刹车系统的负载，镂空形成的空气流道还能在行驶过程中引导气流穿过轮毂，带走刹车盘、刹车片摩擦产生的热量，降低长距离制动时的热衰减风险。中心安装区域设计了标准的螺栓孔分布圆，匹配常见乘用车的轮毂螺栓孔距，安装面的平面度公差控制在合理范围内，保证轮毂装车后与车轴法兰面完全贴合，不会出现高速行驶时的车轮抖动问题；中心孔的尺寸做了通用化设计，适配不同车型的轴头尺寸，

　　配合对应的中心孔套环就能完成精准定位，避免安装偏心带来的轮胎偏磨、轴承异常磨损问题。从安装边界来看，这款轮毂的偏距参数经过反复校核，装车后轮距的变化量控制在法规允许的范围内，不会出现轮胎蹭到翼子板内衬、转向时蹭到减震器或者下摆臂的问题，轮辋的宽度参数也对应推荐的轮胎宽度区间，保证轮胎安装后胎侧的变形量在合理范围，不会因为轮辋过窄导致胎侧过度鼓胀，或是轮辋过宽导致胎侧被过度拉伸影响轮胎寿命。实际做结构校核时，针对辐条与轮辋的连接位置做了圆角过渡处理，避免直角结构带来的应力集中，整个轮毂的壁厚分布做了差异化设计，受力较大的安装座、辐条根部位置适当增加壁厚，受力较小的辐条中部、轮辋非配合区域适当减薄，在保证结构强度满足国标冲击、弯曲疲劳、

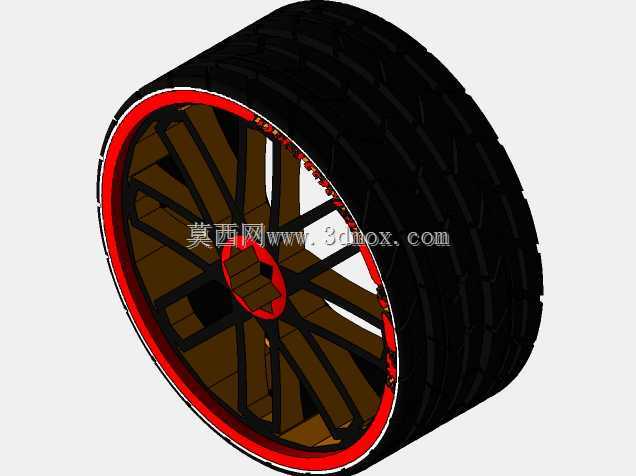

　　径向疲劳测试要求的前提下，尽可能降低轮毂自身的重量，实现轻量化设计。在日常的车辆改装、底盘维修替换场景中，这类结构的轮毂既能满足外观升级的需求，也能通过结构优化提升行走系统的动态响应，设计过程中所有的配合尺寸、公差范围都参考现有量产乘用车的轮毂安装标准，不需要对车辆的刹车、悬挂部件做额外改装就能直接安装，适配性较强。做三维建模过程中，轮辋的曲面轮廓完全参考轮胎安装的标准尺寸做的构建，胎圈座的粗糙度、轮缘的倒角都做了细节还原，辐条的交错结构在建模时做了对称阵列处理，保证每一根辐条的截面尺寸、受力状态完全一致，避免因为加工或者建模误差导致的轮毂动平衡超标问题，中心安装孔的倒角、螺栓孔的沉台结构都按照实际装配需求做了还原，能直接用于后续的结构仿真、加工出图环节。
