多辐条铝合金汽车轮毂结构设计

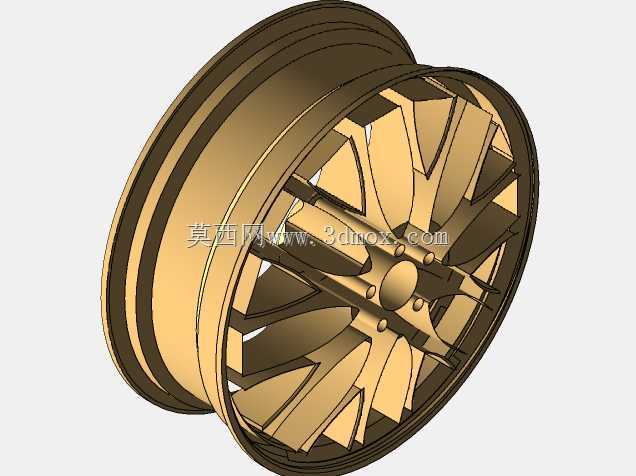

　　这款铝合金轮毂的结构设计，首先要匹配乘用车的行走系统安装边界，轮辋部分的胎圈座轮廓严格适配常规子午线轮胎的安装尺寸，轮缘的凸起高度经过校核，能够在轮胎充气后提供足够的限位力，避免车辆在过弯、急加速、紧急制动工况下轮胎出现脱圈风险。轮辐部分采用多辐条分叉式布局，这种设计并非单纯追求外观效果，每一根辐条的截面都做了变厚度处理，靠近轮毂中心安装座的位置截面厚度更大，向轮辋方向逐渐收薄，既能够保证轮辐承受路面冲击时的结构强度，又能尽可能降低轮毂整体的转动惯量，对于车辆的加速响应、制动效能都有正向帮助。中心安装面的定位凸台尺寸严格对应乘用车转向节的轮毂轴头配合公差，螺栓孔的分布圆直径、孔位数量都遵循主流家用车型的安装标准，

　　安装面的平面度要求控制在合理公差范围内，避免装车后出现轮毂跳动、方向盘抖动的问题。在实际应用场景中，这类轮毂多用于家用乘用车、入门级运动车型的配套或改装场景，日常行驶中需要承受垂直方向的车身载荷，还要传递驱动、制动时的扭矩，同时在车辆经过颠簸路面时，轮辐需要缓冲来自路面的冲击载荷，因此在结构设计时，辐条与轮辋的连接位置做了圆弧过渡处理，避免应力集中导致的疲劳开裂问题。设计过程中，首先确定轮辋的标称直径、宽度参数，匹配对应规格的轮胎，再根据轴头的安装尺寸确定中心孔、螺栓孔的位置与尺寸，之后进行辐条的拓扑优化，在保证结构强度满足冲击、弯曲疲劳、径向疲劳测试要求的前提下，尽可能去除冗余材料，实现轻量化目标。

　　轮辋的气门嘴孔位置做了局部加厚处理，避免安装气门嘴后出现局部强度不足的问题，同时气门嘴孔的位置避开了辐条的遮挡，方便后期充气、胎压监测模块的安装维护。从安装边界来看，轮毂的偏距参数经过匹配计算，保证装车后轮胎不会超出翼子板范围，同时不会与内侧的刹车卡钳、悬挂摆臂发生运动干涉，在转向最大角度时，轮胎与轮拱内衬、转向拉杆之间都预留了足够的安全间隙。这款轮毂的表面采用亮面切削的造型设计，在结构上，辐条的迎风面造型也考虑到了刹车系统的散热需求，车辆行驶时，气流能够顺着辐条的间隙流向刹车盘、刹车卡钳位置，带走制动过程中产生的热量，降低刹车系统的热衰减风险，提升连续制动时的安全性能。在结构强度校核层面，轮辐的受力路径从中心安装座向轮辋均匀分散，

　　每一根主辐条分叉出的副辐条分别连接到轮辋的不同位置，避免局部载荷过大，轮辋与轮辐的连接焊缝（针对铸造轮毂则是一体成型的过渡圆角）位置做了加强处理，能够承受车辆过坑洼路面时的瞬时冲击载荷，不会出现轮辋变形、开裂的问题。日常使用中，这类轮毂的维护便利性也在设计考量范围内，辐条之间的间隙足够容纳常规的洗车工具，能够方便清理刹车粉尘附着，中心盖的安装卡槽结构牢固，不会在高速行驶时出现脱落问题。
