拉杆式带耳轴安装气动执行气缸结构

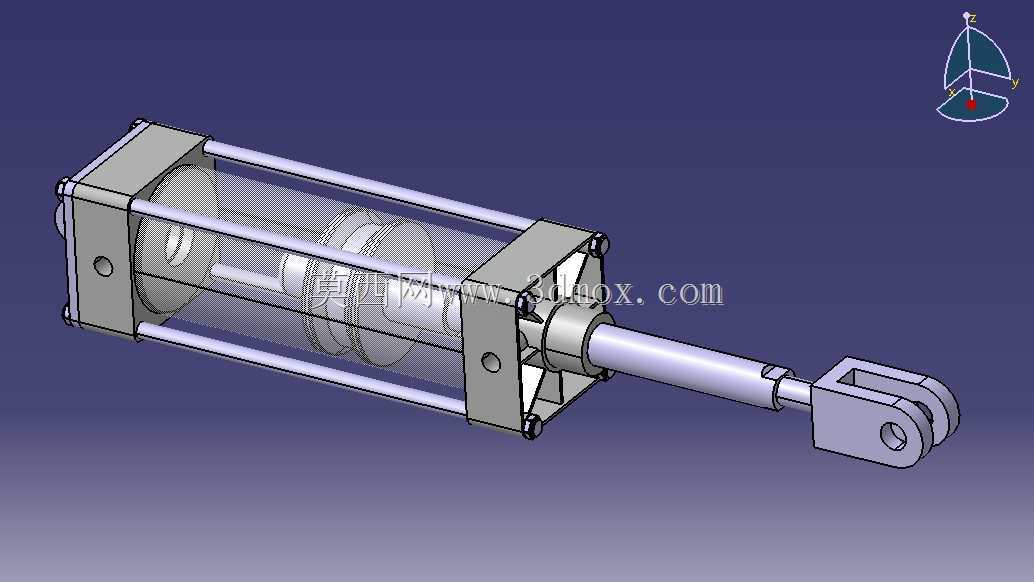

　　在自动化产线的工件推送、夹具压紧、工位转序这类需要直线往复驱动力的场景里，这类拉杆式气缸是应用频次极高的气动执行部件，区别于薄型气缸的紧凑安装、笔形气缸的小推力特性，这款带双耳杆端连接的结构，专门适配需要铰接安装、允许执行端有小角度摆动的工装工位，比如焊接工装的工件压臂驱动、装配线的挡料机构抬升、输送线的分流拨杆驱动这类场景，安装时不需要严格保证驱动方向与负载运动方向完全同轴，杆端的双耳结构通过销轴和负载摆臂连接，能抵消少量安装同轴度误差，避免活塞杆承受径向弯矩导致密封件过早磨损。从结构设计来看，这款气缸采用四根平行拉杆锁紧前后端盖的结构，缸筒部分做了透明可视化的设计表达，能直观展示内部活塞的装配位置、活塞杆的导向段长度，

　　实际量产产品中缸筒多采用硬质阳极氧化铝合金材质，内壁做珩磨处理保证表面粗糙度在Ra0.4以下，降低活塞密封圈的滑动摩擦阻力，前后端盖和拉杆的连接位置设置了密封垫圈，保证缸筒内腔的气压密封性，活塞上安装了双向唇形密封圈，同时兼顾进气推程和回程的气压密封，活塞和活塞杆之间采用螺纹连接加锁紧防松结构，避免长期往复运动出现连接松脱。设计过程中首先要确定的是缸径参数，这个参数直接决定气缸的理论输出推力，按照0.5MPa的常规工作气压计算，每平方厘米缸径面积能输出约50N的推力，选型时需要预留30%以上的推力余量，克服运动副的摩擦阻力和负载的惯性冲击；其次是行程参数，要匹配负载的实际运动位移，避免活塞运行到行程末端撞击端盖，

　　这款结构的前后端盖内部都设置了缓冲垫，采用聚氨酯材质，能吸收活塞到达行程末端的冲击动能，降低运行噪音，同时避免刚性撞击导致零件变形。安装边界方面，这款气缸的前端盖设置了两个安装定位孔，既可以采用前法兰安装方式固定在工装立板上，也可以搭配附件做中间耳轴摆动安装，杆端的双耳连接头的销孔尺寸和活塞杆直径做了匹配设计，保证连接强度足够承受额定推力下的载荷，拉杆的伸出长度和缸筒长度、行程长度直接关联，设计时要保证拉杆锁紧后端盖和缸筒的端面贴合均匀，避免出现局部间隙导致漏气。实际应用中这类气缸的工作环境温度范围一般在-20℃到80℃之间，适配常规的压缩空气气源，进气口设置在前后端盖的侧面，通过节流阀可以调节活塞的运行速度，避免速度过快导致冲击，

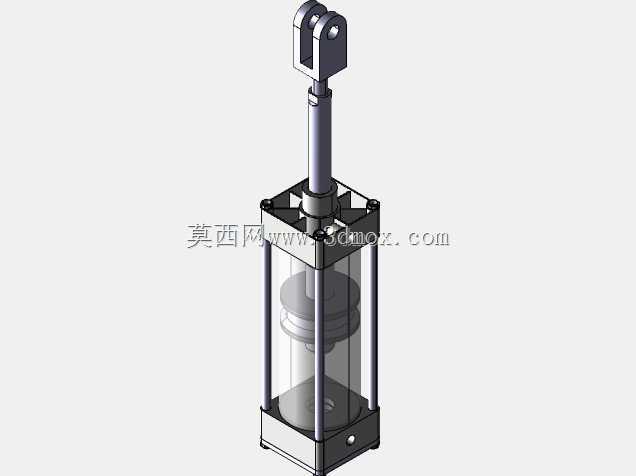

　　也能防止速度过慢出现爬行现象。从建模逻辑来看，做这类气缸的三维结构时，首先要搭建活塞杆、活塞、缸筒、前后端盖、拉杆的同轴装配基准，所有回转类零件以中心轴线为装配参考，拉杆沿圆周方向均匀分布，保证四个拉杆的锁紧力均匀作用在端盖面上，杆端的双耳结构要保证销孔的轴线和气缸中心轴线垂直，避免安装后销轴出现卡滞，透明缸筒的表达是为了在做方案展示时，能让非机械背景的方案评审人员直观理解气缸的内部运动逻辑，实际生产中不会采用透明材质做承压缸筒，这点在做工程图输出时要做明确的材质标注，避免加工误解。另外这类气缸的密封件选型要和工作介质匹配，如果是采用润滑型压缩空气，选用丁腈橡胶密封圈即可，如果是无油润滑工况，要选用带自润滑特性的密封圈材质，避免长期运行出现密封件干磨导致漏气。安装调试时，要先空载往复运行几次，确认活塞杆运动顺畅无卡滞，再逐步加载到额定负载，同时要调整两端的节流阀，让伸出和缩回的速度匹配工位的动作节拍，避免出现动作过快导致工件磕碰，或者速度过慢影响产线节拍。
