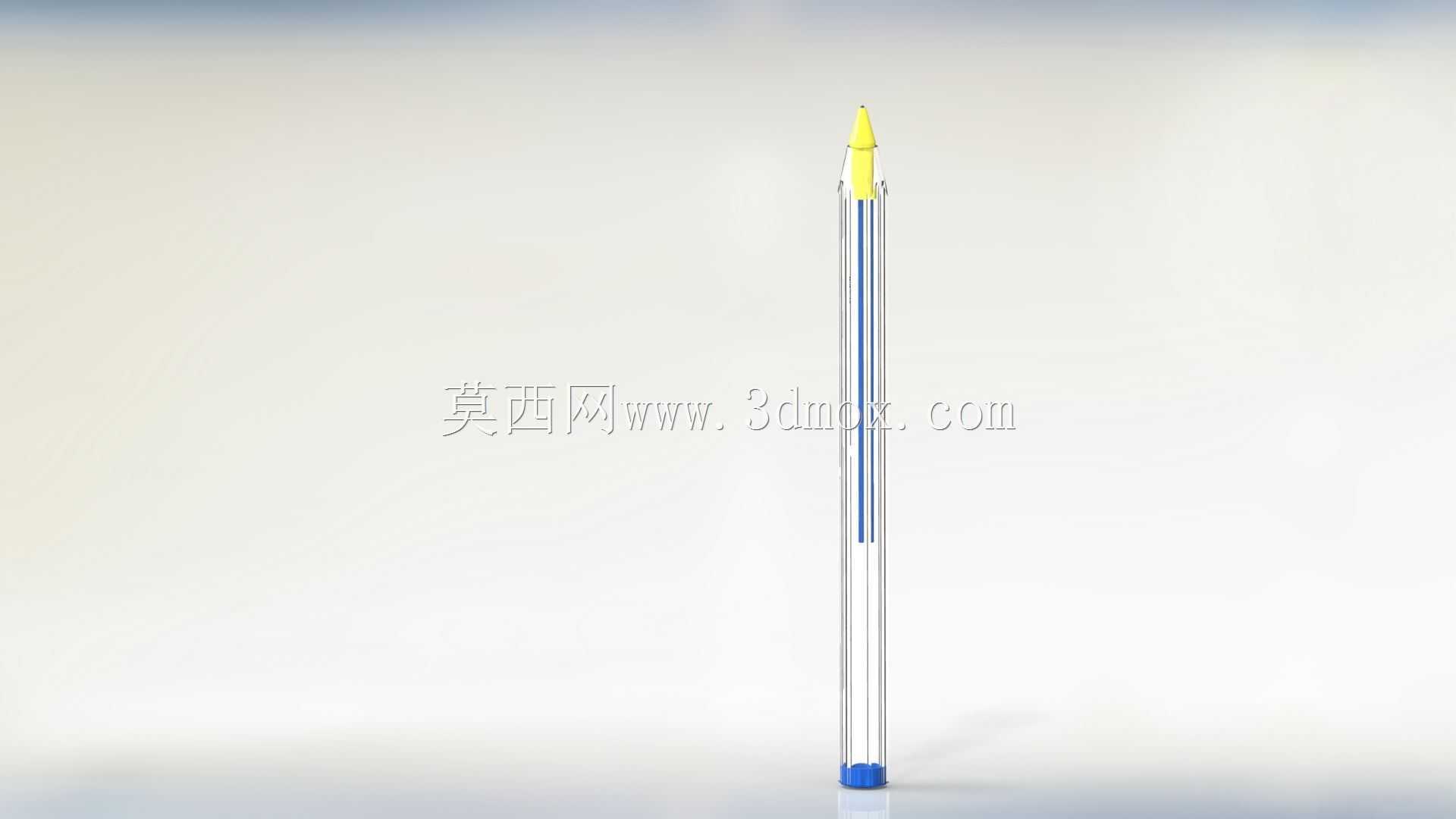

经典透明杆按动式圆珠笔结构设计

　　日常办公与学习场景中，圆珠笔是普及率最高的书写工具之一，这款经典透明杆圆珠笔的结构设计，完全贴合量产装配与日常使用的实际需求。从结构组成来看，整笔分为笔杆外壳、内置笔芯、笔尖防护段、尾部按动结构四个核心部分，透明笔杆采用直筒等径设计，内壁做了均匀的导向筋结构，既可以限制笔芯在杆内的径向晃动，又能在装配时起到导向作用，减少组装时的卡滞问题，适配自动化文具装配线的快速上料工序。

　　笔芯的安装边界做了明确的尺寸约束，笔杆内径与标准通用笔芯的外径配合间隙控制在0.2mm以内，既不会因为间隙过小导致笔芯插拔更换困难，也不会因为间隙过大造成书写时笔芯晃动、出墨断连的问题。笔尖位置的锥形收口段，和笔芯的金属笔尖锥面做了贴合限位，当笔芯伸出到书写位置时，锥面的贴合可以抵消书写时的径向受力，避免长期使用后笔尖位置出现磨损松旷。

　　设计时充分考虑了不同使用场景的握持需求，笔杆外壁没有做多余的防滑凸起或者异形造型，直筒的外壁可以适配不同握持习惯的使用者，不管是日常快速记笔记的三指握法，还是绘图时的斜握姿势，都不会因为外壁的造型硌手影响长时间书写的舒适度。透明的笔壳材质选用高透PP材料，既可以直观看到内部笔芯的剩余墨量，方便使用者提前更换笔芯，也能在生产环节快速检查内部组件的装配是否到位，减少质检环节的人工成本。

　　尾部的按动结构采用常规的棘轮锁止结构，锁止行程和笔芯的伸出量做了匹配，按动一次笔芯伸出的长度刚好控制在3mm，既不会因为伸出过长导致笔尖受力弯折，也不会因为伸出过短导致笔杆前端蹭到纸面污染书写内容。笔杆尾部的按动帽和笔杆的配合做了倒扣限位，不会因为按动力度过大导致按动帽从笔杆上脱落，日常放在笔袋或者文件袋中携带时，也不会因为挤压误触导致笔尖伸出污染其他物品。

　　从结构强度角度考虑，笔杆的壁厚控制在1.2mm，这个厚度既可以保证日常使用时笔杆不会因为轻微的摔落或者挤压出现开裂，也不会因为壁厚过大导致整笔重量过高，长时间握持书写出现手部疲劳。笔杆前端的收口位置做了圆角过渡，没有尖锐的棱角，日常使用时不会划伤手部，也符合文具产品的安全设计要求。

　　这款结构的圆珠笔适配市面上绝大多数的通用替换笔芯，不需要专用的配件，后期使用的维护成本极低，不管是办公场景的批量配发，还是学生群体的日常使用，都能满足长期的使用需求。整笔的所有零件都采用轴对称设计，模具结构简单，量产时的成型效率高，零件的一致性容易控制，装配工序少，非常适合大规模自动化生产，能够有效控制生产制造成本，适配大众文具市场的性价比需求。
