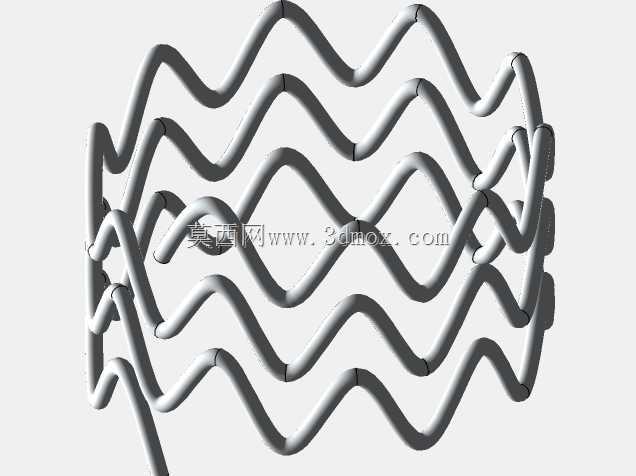

多层波形V形钢丝弹性支撑构件

　　这类多层V形波形钢丝构件，在小安装空间的轴向缓冲、预紧场景里应用极广，和普通圆柱螺旋弹簧比，它能在相同轴向载荷需求下，把轴向安装高度压缩近一半，径向占用空间也更紧凑，很多对安装尺寸有严苛限制的精密装配场景里，它是替代常规圆柱弹簧的首选弹性元件。从结构特性来看，它的每一圈钢丝都被弯折成连续的V形波峰波谷结构，多层同轴叠放的设计，让每一层的波形形变可以均匀分摊轴向载荷，不会出现普通弹簧受压时容易出现的侧偏、轴向失稳问题，波峰与波谷的过渡位置都做了平滑圆弧处理，避免钢丝弯折处出现应力集中，长期反复受压也不容易出现疲劳断裂，能稳定保持预设的弹力输出。在实际设备应用中，这类弹性构件常被用在精密传动的轴承预紧工位，比如小型伺服电机的端盖内侧、

　　精密减速器的轴向间隙补偿位置，靠它的持续弹力抵消轴承运转过程中因温升、磨损产生的轴向窜动，保证传动部件的啮合精度，不会因为间隙变化出现传动噪音或者精度衰减。还有在各类压力传感、位移检测的传感器装配结构里，它能给检测探头提供稳定的预紧力，让探头始终和被测面保持可靠接触，不会因为设备振动出现探头跳脱、检测数据波动的问题，相比普通弹簧，它的弹力线性度更好，在工作行程内的弹力变化率更平缓，不会因为压缩量的小幅变化出现弹力陡增或者陡降的情况，能给检测端提供更稳定的力值输出。设计这类构件的时候，首先要明确安装边界的尺寸限制：径向的最大外径不能超过安装腔的内径，要预留0.2-0.5mm的径向间隙，避免受压膨胀时和腔壁发生摩擦卡滞；

　　轴向的自由高度要匹配安装腔的最大深度，同时要计算工作压缩量对应的弹力值，确保在额定压缩行程内，弹力刚好满足预紧或者缓冲的需求，不会出现弹力过大导致装配应力过高，或者弹力过小起不到预紧作用的问题。钢丝的直径选择要结合载荷需求来定，粗钢丝适合大载荷、低压缩量的工况，细钢丝适合小载荷、需要更高灵敏度的缓冲场景，波形的波数、波高也会直接影响弹力特性，波数越多、波高越小，相同压缩量下的弹力就越平缓，适合需要长行程缓冲的工位；波数越少、波高越大，相同压缩量下的弹力增长更快，适合需要大预紧力、短行程的装配场景。实际建模过程中，要先确定单层波形的扫描路径，先绘制环形基准线，再在环形线上均匀排布V形波的拐点，每个拐点的位置要保证周向均匀分布，

　　避免波形不对称导致受压时受力偏斜，之后用扫描特征生成单层的钢丝实体，再通过轴向阵列生成多层结构，要注意层与层之间的波形对齐方式，通常是波峰对波谷叠放，这样受压时各层的形变可以互相导向，不会出现层间错位。还要注意钢丝两端的收尾处理，最上层和最下层的波峰要保证在同一轴向平面上，这样安装时和支撑面的接触是均匀的多点接触，不会出现局部应力集中压伤配合面的情况。在装配验证的时候，要模拟实际工况的压缩行程，检查构件在最大压缩量下，钢丝的应力是否在材料的许用应力范围内，尤其是V形弯折的位置，是应力集中的高发区，要确认圆角半径足够，避免长期循环载荷下出现疲劳裂纹。和传统的冲压波形弹簧相比，这种钢丝绕制的V形弹簧没有冲压切口，材料的纤维连续性更好，疲劳强度更高，适合在有长期往复压缩需求的工位使用，而且生产时不需要开冲压模具，小批量定制的时候只需要调整绕制参数就能快速生产，适配不同的安装尺寸需求。在一些小型流体控制阀的内部，它也被用来做阀芯的复位元件，因为径向尺寸小，可以直接套在阀芯杆外侧，不需要额外预留大的弹簧安装腔，能大幅缩小阀组的整体体积，在气动、液压的小型控制元件里，这类紧凑弹性元件的应用占比正在逐年提升，很多之前用圆柱弹簧的紧凑工位，现在都替换成了这类波形钢丝弹簧，来优化设备的整体结构尺寸。
