带挂钩锥形压缩弹簧结构设计

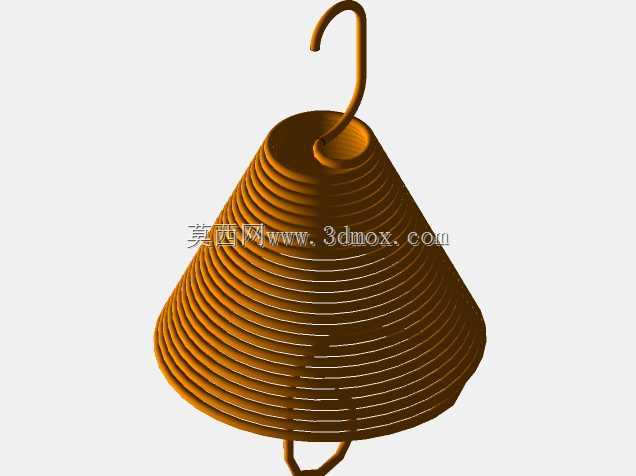

　　在各类需要缓冲、复位、储能的机械结构中，锥形弹簧的应用场景十分广泛，不同于常规圆柱螺旋压缩弹簧，这类变径弹簧的外径沿轴向呈规律性变化，能够在有限安装空间内实现更大的压缩行程，同时避免常规圆柱弹簧压缩至并圈阶段的刚度突变问题。这款带端部挂钩的锥形弹簧，在常规锥形压缩弹簧的结构基础上，于小端延伸出弯曲成型的挂钩结构，既保留了锥形压缩弹簧的变刚度承载特性，又能通过挂钩实现快速挂接安装，省去了常规弹簧需要配套座孔、定位销的安装步骤，在小型传感装置、低压电器触点复位、小型吊挂缓冲结构、玩具传动复位机构中都能适配。

　　从功能特性来看，这款弹簧采用等节距螺旋绕制工艺，大端外径尺寸大于小端外径，当承受轴向压力时，大端的簧圈会率先逐步压并，随着载荷增加，参与承载的簧圈有效圈数逐步减少，整体刚度呈现非线性递增的特性，这种特性刚好适配从小载荷缓冲到大载荷承载的过渡需求，不会像圆柱弹簧那样在压缩到一定行程后刚度陡增，能有效避免冲击载荷对配套结构的损伤。端部的挂钩采用与簧体同材质的线材一体绕制成型，挂钩的弯曲半径经过适配设计，既保证挂接时的操作便利性，又避免弯曲处应力集中导致的断裂风险，挂钩的开口尺寸适配常规直径的挂接销轴、安装孔位，安装时直接挂入对应点位即可完成固定，大端可根据安装需求选择抵靠在安装平面或者配套挂接结构上，安装边界的适配性更强。

　　设计这类弹簧时，首先需要确认安装空间的最大允许外径，也就是弹簧大端的外径尺寸不能超过安装腔体的内径，避免压缩过程中簧圈与腔壁发生剐蹭磨损；小端的外径需要匹配挂钩的安装点位，保证弹簧压缩过程中不会出现偏载歪斜。簧丝的直径选择需要结合实际承载载荷计算，既要保证额定载荷下的弹性变形量符合设计要求，又要避免簧丝过粗导致的刚度太大、失去缓冲效果，或者簧丝过细导致的疲劳寿命不足。节距的设计需要匹配刚度曲线要求，等节距的锥形弹簧加工难度更低，量产一致性更好，适合批量应用的场景，如果需要更特殊的刚度变化曲线，也可以调整节距实现变节距设计，但加工成本会相应提升。

　　在实际设备装配中，这类带挂钩的锥形弹簧不需要额外设计弹簧座、定位结构，能够大幅简化配套结构的设计复杂度，减少零件数量，降低整体装配成本。比如在小型压力传感装置中，这类弹簧可以作为传感触头的复位元件，小端挂钩挂接在触头支架上，大端抵靠在传感基座上，触头受压时弹簧压缩，外力撤除后弹簧推动触头复位，变刚度的特性能够让触头在初始接触阶段更柔和，接触到位后提供足够的复位力，避免触头出现虚接、回弹不到位的问题。在小型吊挂缓冲结构中，挂钩可以直接挂接在吊挂点位上，大端承接吊挂载荷，能够缓冲起吊、移动过程中的小幅振动冲击，避免刚性连接导致的结构磕碰损伤。

　　建模过程中需要注意簧丝螺旋路径的构建，锥形螺旋的路径需要保证每一圈的直径沿轴向线性变化，挂钩部分的曲线需要和末端簧圈平滑过渡，避免出现曲率突变导致的建模失真，后续如果需要做有限元仿真分析，平滑的过渡曲线也能提升网格划分质量，保证应力分析结果的准确性。簧圈的并圈间隙需要根据实际加工精度预留，常规冷卷弹簧的并圈间隙控制在0.1倍簧丝直径左右，既避免压缩过程中出现圈间卡滞，又不会因为间隙过大导致弹簧刚度偏离设计值。端部挂钩的角度需要适配安装方向，保证挂接后弹簧的受力方向与轴向重合，避免出现侧向分力导致弹簧压缩过程中歪斜、磨损。

　　从安装边界来看，这款弹簧的轴向安装长度需要考虑最大压缩量，预留足够的压缩行程，避免压并时出现过载失效；径向的安装空间需要比大端外径大1到2毫米，预留弹簧压缩时的径向膨胀余量，避免簧圈与周边结构发生干涉。如果是在有腐蚀、高低温的特殊环境下使用，只需要更换对应材质的簧丝即可，整体结构不需要做调整，结构的通用性较强。
