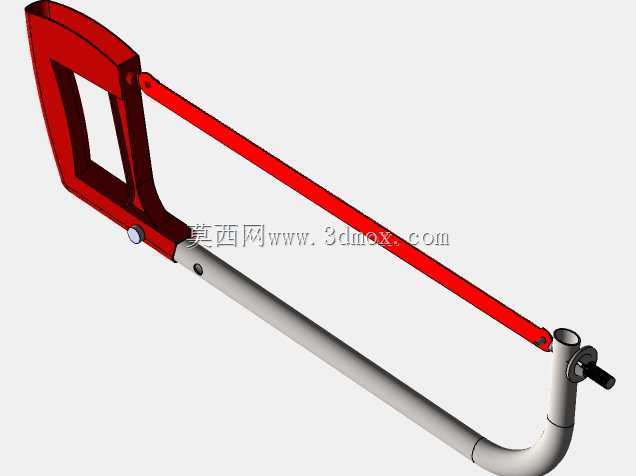

可调式手持钢锯结构三维设计

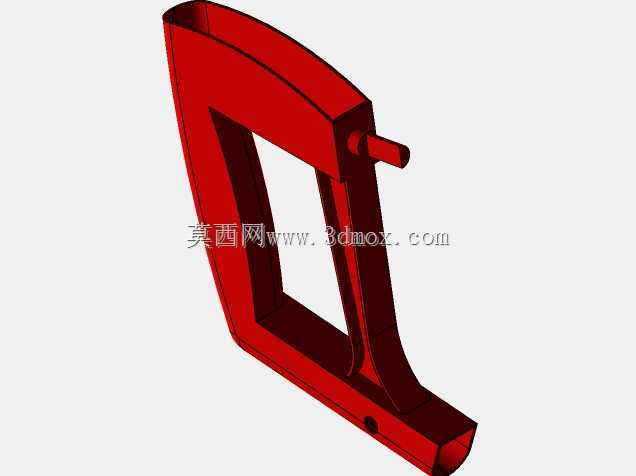

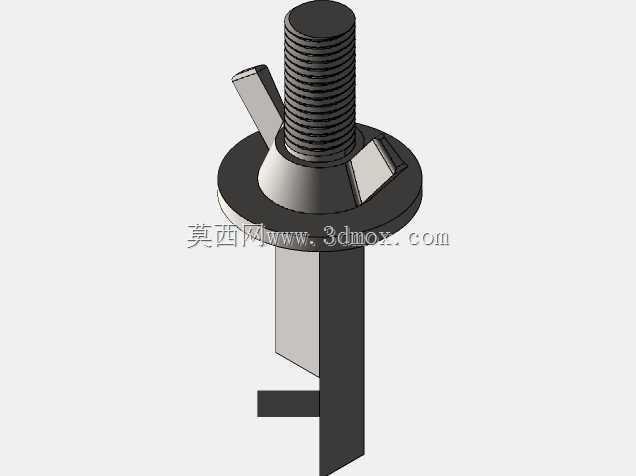

　　日常机加工维修、五金装配场景里，手动钢锯是小批量锯切金属型材、塑料件、薄壁管材的核心便携工具，不像电动切割设备受电源、作业空间限制，在设备维保现场、五金加工小工位、户外管线抢修场景下，这类手持钢锯的适配性极强。这款钢锯的结构设计围绕握持发力、锯条张紧、操作容错三个核心维度展开，整体采用弓形框架结构，前段为D型握持手柄，框架主体分为固定段与可调张紧段，能适配不同长度规格的通用锯条安装，张紧机构采用旋钮式螺纹锁紧结构，旋转尾部旋钮即可带动张紧杆轴向移动，快速实现锯条的张紧与松卸，无需额外辅助工具就能完成锯条更换。从实际操作的受力角度看，手柄位置做了内凹贴合设计，握持时手掌能完全贴合手柄曲面，推锯发力时手腕能保持自然顺直状态，

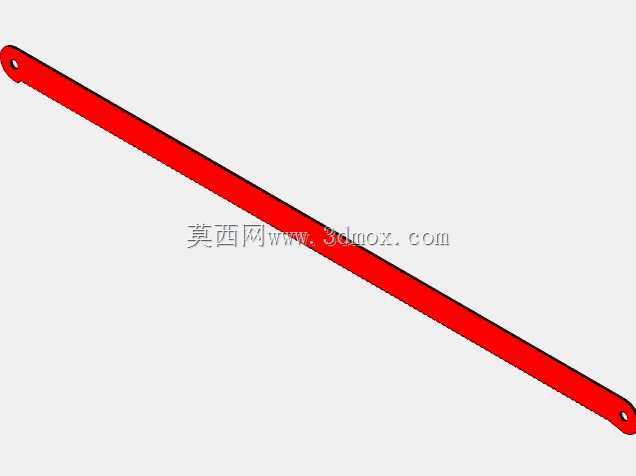

　　减少长时间锯切作业的手腕劳损，框架的受力筋做了加厚处理，推锯过程中框架不会出现侧向形变，避免锯条受力偏折断齿。锯条安装位做了定位销结构，锯条两端的安装孔能精准卡入定位销，张紧后锯条平面与框架平面保持平行，锯切过程中不会出现锯条跑偏、锯缝歪斜的问题，框架的前侧导向段做了圆弧过渡，作业时能清晰观察锯切位置，不会被框架遮挡划线标记。从安装边界来看，这款钢锯收拢状态下整体长度适配常规五金工具箱的内部收纳尺寸，张紧机构的调节行程覆盖常规10寸、12寸通用手用锯条的安装长度，手柄的握持宽度适配成年男性手掌的常规握持尺寸，尾部旋钮的滚花设计在带劳保手套操作时也能顺利旋转调节，不会出现打滑问题。在实际锯切作业场景中，

　　这款钢锯的框架重心靠近握持手柄位置，单手握持时不会出现前端下坠的问题，推锯发力时力量能直接传导到锯条齿部，减少不必要的力量损耗，框架表面做了喷塑处理，日常接触切削液、金属碎屑也不会出现锈蚀掉漆的问题，长期使用后结构精度不会出现明显衰减。针对薄壁管材、小截面型材的锯切需求，这款钢锯的框架高度预留了足够的锯切行程，常规直径50mm以内的圆管、厚度20mm以内的扁钢都能一次性完成锯切，无需多次调整工件装夹位置，锯条张紧后整体张紧力控制在合理区间，既不会因为张紧力过大导致锯条脆性断裂，也不会因为张紧力不足出现锯条扭曲变形。从结构设计的细节来看，框架与手柄的连接位置做了加强筋过渡，推锯过程中最容易受力断裂的连接位置能承受较大的侧向冲击力，即使锯切过程中出现卡锯情况，框架也不会出现开裂变形，张紧杆与框架的配合位置做了润滑间隙设计，长期使用后即使有金属碎屑进入配合间隙，也能顺畅调节张紧度，不会出现旋钮卡死无法转动的问题。
