长尾夹钣金弯折结构三维建模

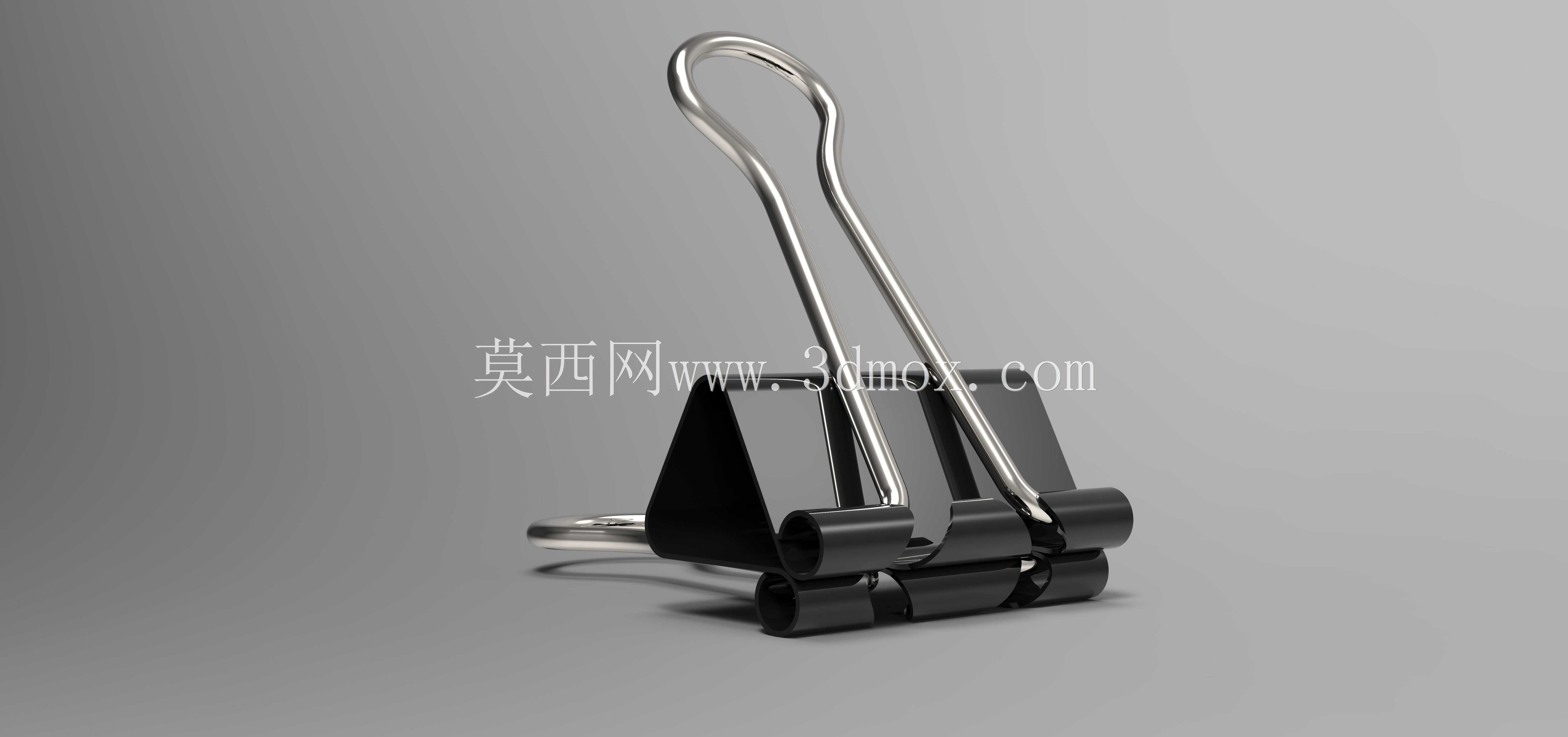

　　日常办公场景里随处可见的长尾夹，本质是一套依靠金属线材自身弹性实现夹持功能的极简机械结构，这套建模完整还原了成品的装配关系与成型特征，可直接用于钣金成型工艺验证、文具类产品结构迭代参考。从实际使用场景来看，这类夹持件除了常规的办公文档整理，在生产车间的工艺文件临时固定、线束排布临时梳理、轻薄板材工序间转运夹持等场景也有大量应用，不同场景对夹片的张开角度、夹持力、夹持厚度范围都有差异化要求，建模过程中需要把这些实际使用的边界条件融入结构参数设定。整套结构分为两个核心组成部分，一是冲压成型的黑色夹片本体，二是弯折成型的金属弹性扭臂，两个部件依靠扭臂的预紧弹力实现铰接联动，捏压扭臂尾端时，夹片前端会同步张开，

　　松开后依靠金属线材的回弹扭矩实现对夹持物的持续压紧。建模时首先要确认夹片的冲压成型特征，夹片采用薄钢板冲压弯折而成，两侧的卷边结构是装配扭臂的关键位置，卷边的内径需要和扭臂的线材直径做间隙配合，既要保证扭臂可以在卷边内顺畅转动，又不能预留过大间隙导致夹片开合过程中出现径向窜动，影响夹持手感。夹片的夹持面做了微幅的内凹弧度设计，这个细节是为了适配不同厚度的夹持物，当夹持薄纸张时，夹片的整个平面可以均匀贴合纸面，不会出现局部压痕或者夹持滑脱；当夹持较厚的叠层材料时，夹片前端的棱边可以先接触被夹持物表面，随着捏压力度释放，夹片逐步贴合，保证足够的静摩擦力。扭臂部分采用弹簧钢线材一体弯折成型，建模时需要重点还原弯折处的圆角特征，

　　不能直接做直角折弯，实际生产中弹簧钢线材弯折时必须预留对应线径的弯折圆角，否则会在弯折处出现应力集中，反复开合几次就会出现金属疲劳断裂。扭臂的两个直臂段需要保持平行度公差，装配后两个直臂分别穿入夹片两侧的卷边内，尾端的环形弯折部分既是捏压的施力位置，也是提供回弹扭矩的弹性段，这个环形的直径大小直接决定了夹持力的大小：环形直径越小，相同线径下的回弹扭矩越大，夹持力越强，但对应的捏压力度也会更大，日常办公用的常规尺寸长尾夹，这个环形直径一般设置在线径的8-10倍区间，兼顾夹持力和操作手感。从安装边界尺寸来看，常规款的这类长尾夹闭合状态下总长度在50mm左右，夹片最大张开角度可以达到30度，对应的最大夹持厚度在15mm以内，

　　建模时把开合行程的极限位置做了限位约束，当捏压扭臂到最大行程时，夹片的张开角度不会超过材料允许的形变极限，避免扭臂出现塑性变形失去弹性。夹片表面的黑色涂层是电泳防锈层，建模时保留了涂层的厚度特征，卷边位置的涂层厚度会比平面位置略薄，这也和实际电泳工艺的上漆规律一致。在结构验证层面，这套建模可以直接导入有限元分析模块，模拟扭臂在最大开合角度下的应力分布，确认弯折处的最大应力是否在弹簧钢的屈服强度以内，同时可以模拟不同夹持厚度下的夹持力大小，调整扭臂的线径、弯折环形直径、夹片卷边的位置等参数，匹配不同应用场景的夹持需求。很多人在做这类简易五金件建模时容易忽略装配后的干涉问题，比如扭臂转动过程中会不会和夹片的侧壁发生摩擦，这套建模在装配阶段就做了运动仿真，全程模拟从闭合到最大张开角度的整个行程，确认两个部件之间没有硬摩擦，转动过程顺滑无卡滞，和实际成品的操作手感保持一致。另外夹片底部的两个支撑脚做了微幅的外张角度，当长尾夹平放在桌面时，两个支撑脚和扭臂的尾端可以形成三个稳定的支撑点，不会出现侧翻，这个细节也是实际产品经过多代迭代后保留的结构特征，建模时没有省略这个微小的角度参数，完全还原成品的放置稳定性。
