汽油内燃机点火用火花塞结构设计

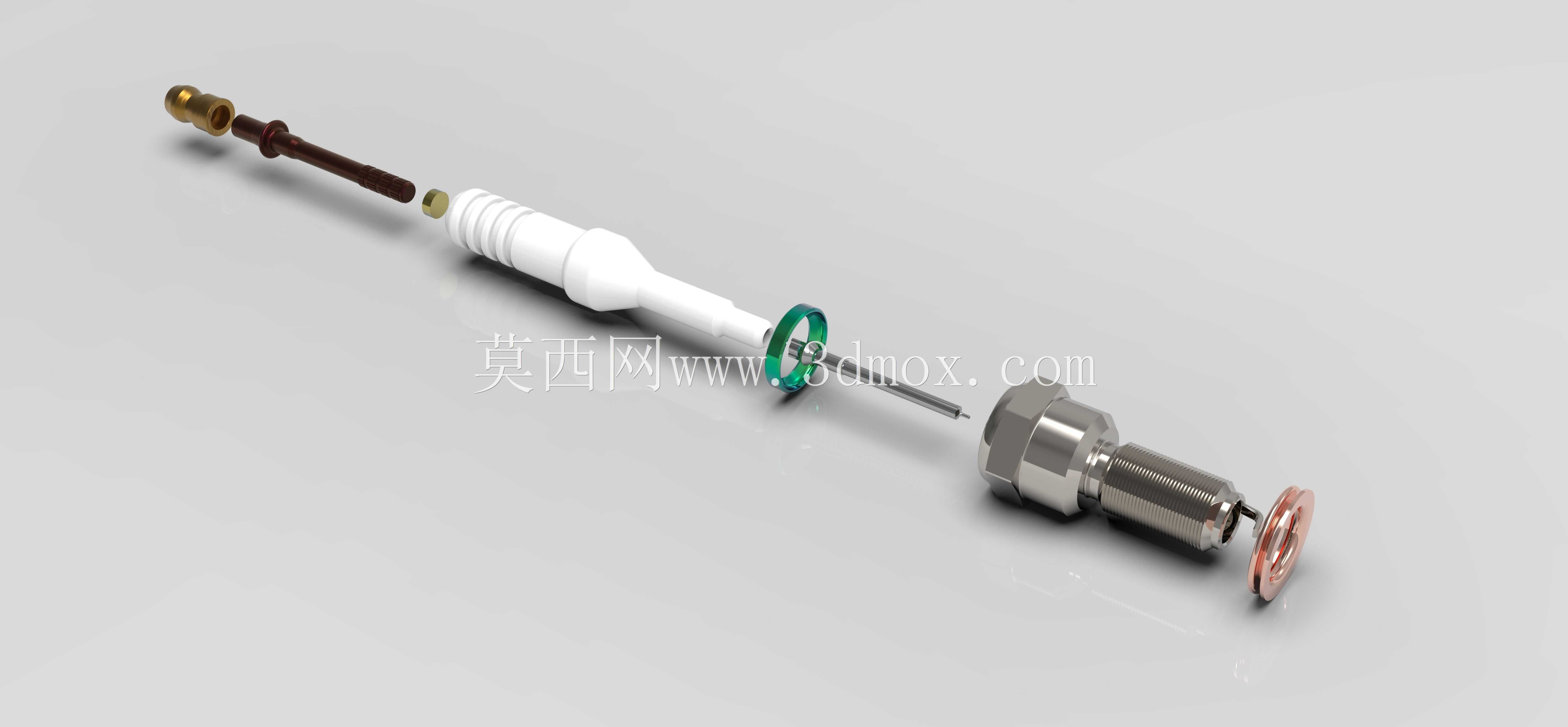

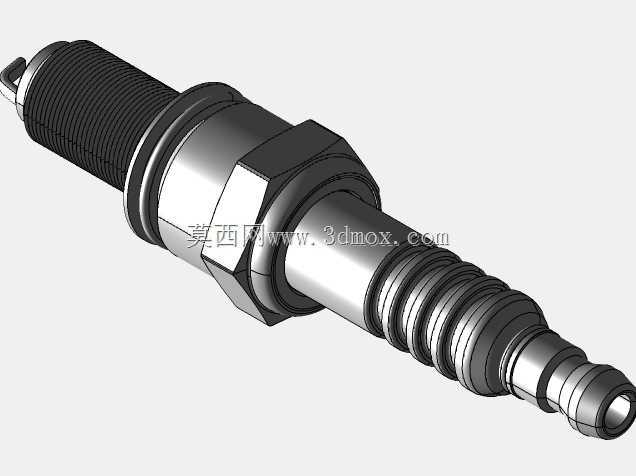

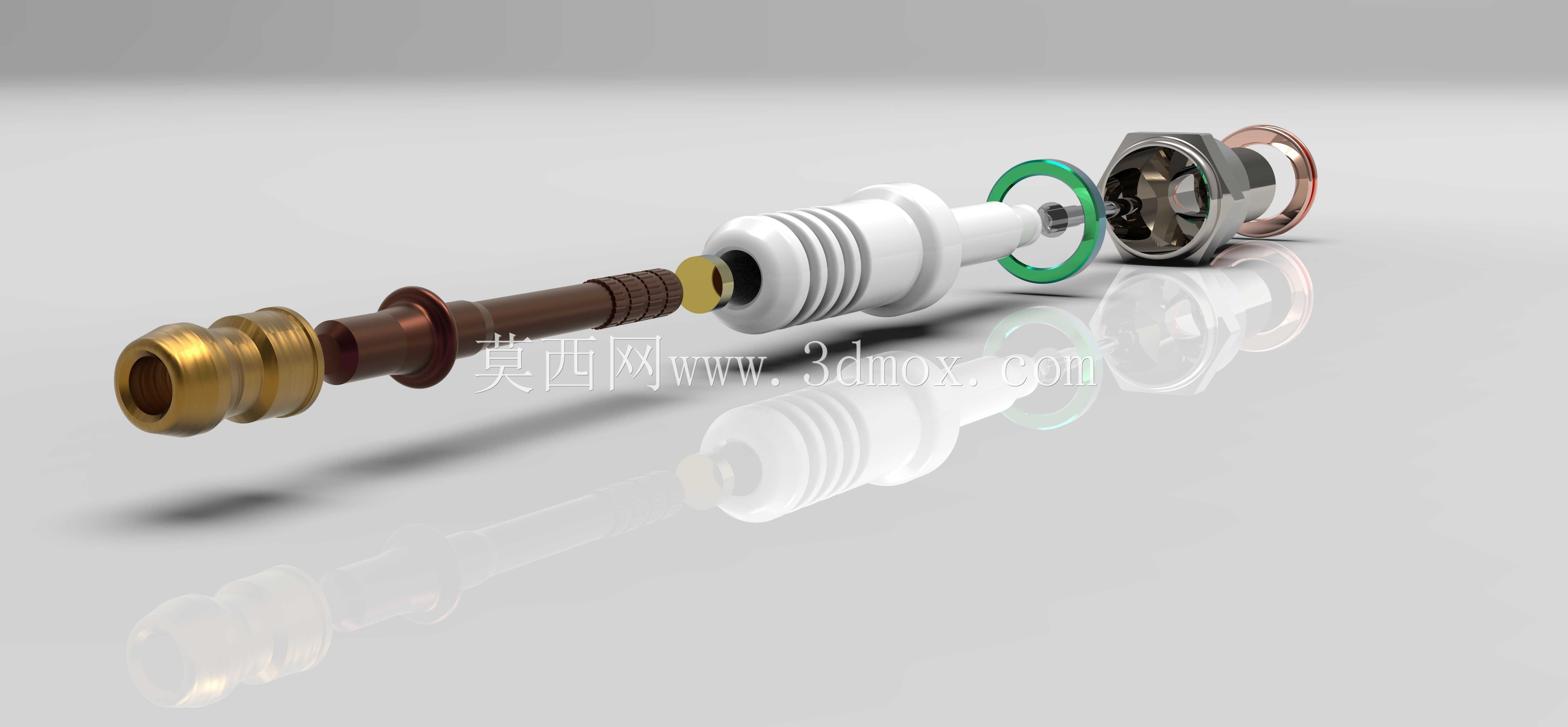

　　对边尺寸匹配标准火花塞套筒规格，方便装配时施加规定扭矩，六角台与螺纹段之间设置有金属密封垫圈安装位，装配后垫圈被挤压变形，填充气缸盖安装孔与火花塞壳体之间的间隙，实现燃烧室的高压密封，避免压缩冲程中油气泄漏导致的缸压不足问题。六角台向上延伸的壳体部分设计有多道环形滚压密封筋，用于固定内部的陶瓷绝缘体，陶瓷绝缘体采用高铝瓷材质烧结成型，具备优异的耐高温、绝缘性能，能够承受燃烧瞬间超过2000℃的高温冲击，同时隔绝中心电极与金属壳体之间的高压电，避免出现漏电、跳火错位的故障。绝缘体内部贯穿设置有中心电极导电杆，导电杆下端连接中心电极，上端设置有接线端子，用于连接高压点火线或者点火线圈的输出端，中心电极与侧电极之间预留有标准的点火间隙，在往复式汽油内燃机的整机结构中，火花塞是决定燃烧效率与运行稳定性的核心执行部件，其安装位置直接嵌入气缸盖的燃烧室区域，侧电极端面直接暴露在高温高压的燃烧反应环境中，承担着将高压脉冲电能转化为电火花、点燃气缸内压缩油气混合物的关键作用。从实际工况适配角度出发，这款火花塞的结构设计完全围绕汽油机的运行边界展开，首先是安装螺纹段的尺寸匹配，采用公制细牙螺纹设计，螺纹长度严格对应主流乘用车气缸盖的安装孔深度，既保证旋入后电极端面与燃烧室顶面的位置偏差控制在0.3mm以内，避免电极突出过多被活塞上行碰撞，也防止旋入深度不足导致点火位置凹入安装孔、造成火焰传播路径变长引发的燃烧滞后问题。螺纹段上方设计有六角拧动台，

　　间隙值匹配常规汽油机点火系统的输出电压，保证在压缩冲程上止点前的规定点火提前角位置，能够可靠击穿间隙产生电火花。侧电极采用焊接方式固定在金属壳体的下端面，折弯后与中心电极端面保持平行，电极材质采用镍基合金，部分高负荷机型适配版本还会在电极端面嵌入铂、铱等贵金属触点，提升电极抗烧蚀、抗积碳的能力，延长部件的使用寿命。从实际应用场景来看，这类火花塞不仅适配传统的自然吸气、涡轮增压乘用车汽油机，也可通用在小型通用汽油机上，包括园林机械用的割草机、油锯动力，小型发电机组动力，摩托车汽油机等，只要安装螺纹规格、点火间隙、热值参数匹配即可替换使用。设计过程中需要重点考虑热值匹配问题，也就是火花塞壳体的散热路径设计，绝缘体的受热长度、

　　壳体与气缸盖的接触面积直接决定火花塞的自清洁温度区间，热值过低会导致火花塞散热不足，电极温度过高引发早燃、爆震，热值过高则会导致电极温度过低，燃油燃烧产生的积碳附着在绝缘体表面，引发漏电、点火失败。这款火花塞的散热路径从中心电极出发，通过导电杆传递到陶瓷绝缘体，再通过绝缘体与金属壳体的接触界面传递到壳体，最终通过螺纹段传递到气缸盖的冷却水套区域，整个热流路径的热阻经过反复校核，能够保证常用工况下电极温度保持在450℃-850℃的自清洁区间，既不会过热烧蚀，也不会过冷积碳。在安装边界的校核上，除了螺纹旋入深度、六角台尺寸之外，还需要考虑接线端子上方的预留空间，保证高压点火线的插接护套有足够的安装操作空间，避免与发动机气门室盖、

　　点火线圈等周边部件产生干涉，同时绝缘体上部的伞棱结构设计，能够增加表面爬电距离，在阴雨天气、空气湿度较大的环境下，避免高压电沿绝缘体表面出现闪络放电，保证点火可靠性。从结构细节来看，金属壳体与陶瓷绝缘体之间采用多层密封结构，除了滚压压紧的机械密封之外，还填充有耐高温密封填料，保证在燃烧室内最高8MPa以上的爆发压力下，不会出现燃气从绝缘体与壳体之间泄漏的问题，避免高温燃气窜出损坏点火线圈、引发发动机舱起火的风险。电极的形状设计也经过优化，中心电极采用细端面设计，能够降低点火所需的击穿电压，减轻点火线圈的负载，同时让电火花的能量更加集中，提升稀燃工况下的点火可靠性，适配当前主流的稀薄燃烧、缸内直喷汽油机的技术需求。
