六槽外啮合式日内瓦间歇传动轮结构

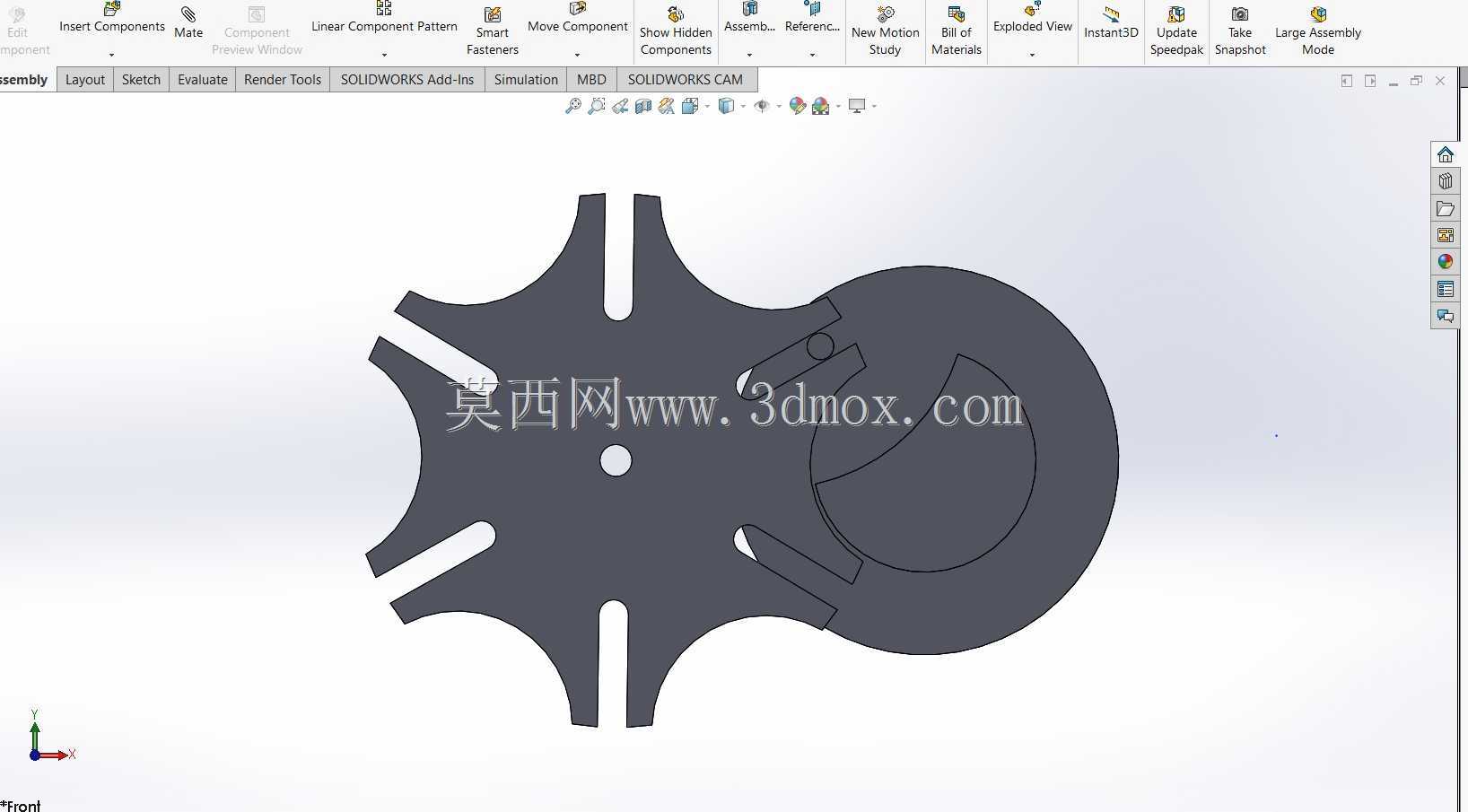

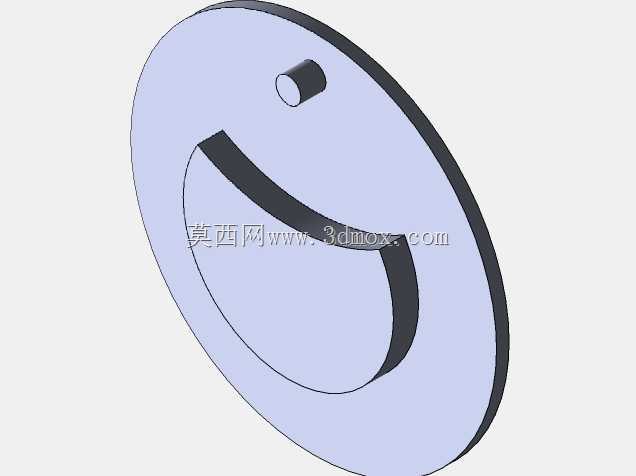

　　在自动化分度送料、多工位转台、胶片卷片机构这类需要实现周期性间歇转位的设备场景中，日内瓦机构是应用极为广泛的经典间歇传动结构，相比棘轮传动、凸轮分度机构，它的结构组成更简单，加工与装配难度更低，在中低速间歇分度工况下的传动平稳性与定位精度完全能满足常规设备的使用需求。这套六槽外啮合日内瓦轮的设计，首先从传动匹配逻辑出发，槽数选定为6槽，对应主动拨盘每旋转一周，从动槽轮完成60度的单次转位，刚好适配六工位的自动化装配、检测、上料类设备的工位切换需求，这类工位数量的设备在小零件组装、仪表元件检测生产线中占比很高，设计时优先匹配主流工位数量，能减少后续设备集成时的二次改型工作量。从结构尺寸来看，日内瓦圆盘的基准直径设定为100毫米，

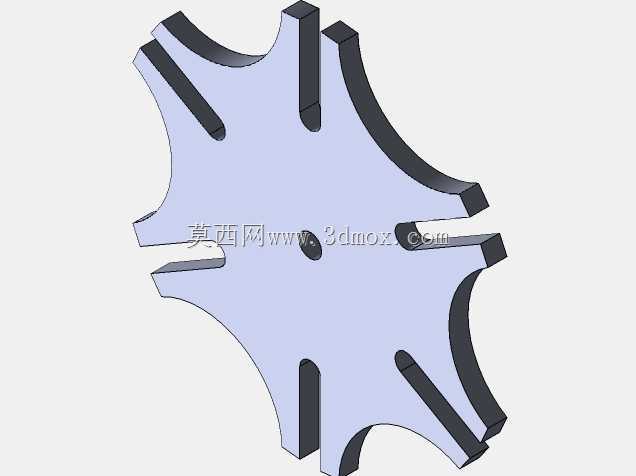

　　这个尺寸属于中小型分度机构的常用规格，既不会因为尺寸过大占用过多设备内部安装空间，也不会因为尺寸过小导致拨销与槽的接触应力过高，缩短零件使用寿命；槽轮上的径向槽宽度匹配直径10毫米的圆柱拨销，设计时预留了1毫米的公差带，这个公差取值充分考虑了普通机加工的精度可达性，采用常规铣床、线切割加工就能满足配合要求，不需要额外的高精度磨削工序，能有效降低零件的加工成本，同时预留的间隙也能补偿装配时的同轴度误差，避免机构运转时出现卡滞、别劲的问题。外啮合式的结构布局，让主动拨盘与从动槽轮的旋转方向相反，在设备内部排布时，动力输入与输出端的位置更容易规划，不会出现内啮合结构需要将拨盘嵌入槽轮内部导致的装配空间受限问题。

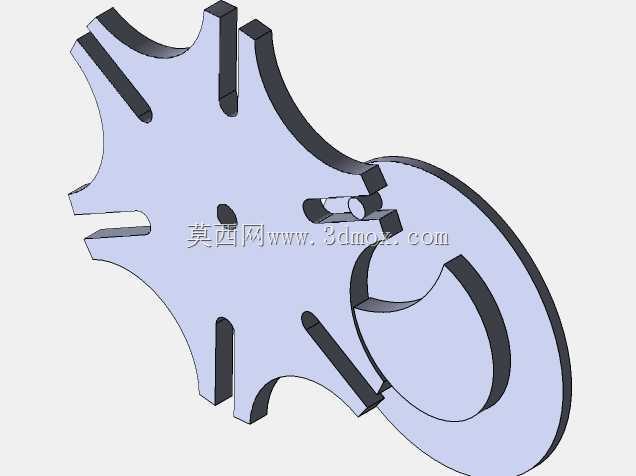

　　槽轮的锁止弧采用与拨盘锁止盘完全匹配的圆弧轮廓，在槽轮处于停歇阶段时，锁止弧面完全贴合，能保证工位停位时不会因为外力扰动出现偏移，不需要额外增加定位销、制动器等辅助定位部件，进一步简化了整套分度机构的结构组成。设计时还充分考虑了机构的动平衡特性，槽轮上的减重孔位置经过对称排布，在不降低结构强度的前提下减少了旋转件的惯量，能降低机构高速运转时的振动与冲击，拨销进入和退出径向槽的瞬间，运动轨迹满足槽轮的运动学特性，不会出现刚性冲击，能有效降低运转时的噪音。在实际设备集成时，这套槽轮机构的安装边界清晰，槽轮的中心轴孔可以根据实际连接的转台主轴尺寸进行适配调整，主动拨盘的输入轴可以直接连接减速电机输出端，不需要额外增加传动换向部件，

　　整套机构的轴向厚度紧凑，能直接嵌入设备的安装墙板之间，不需要预留过多的轴向安装空间。在日常维护层面，这类开式传动的日内瓦机构只需要定期在拨销与径向槽的接触面、锁止弧的配合面涂抹润滑脂，就能保证长期稳定运转，相比采用复杂凸轮曲线的分度箱，维护难度与维护成本都更低，非常适合中小型自动化设备的开发选型使用。在建模过程中，所有配合面的尺寸都严格按照机械设计手册中日内瓦机构的设计规范进行参数化绘制，径向槽的位置度、锁止弧的同轴度都预留了合理的形位公差，建模时还原了零件的所有工艺特征，包括边缘的倒角、轴孔的退刀槽等细节，能直接导出工程图用于加工生产，也可以导入多体动力学软件进行运动仿真，验证不同转速下的机构冲击载荷与运动平稳性，为后续的设备调试提供参考依据。
