可调式弹簧分隔定位工装结构设计

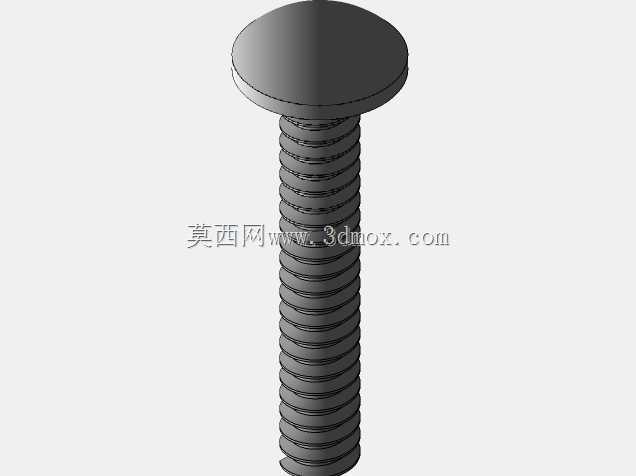

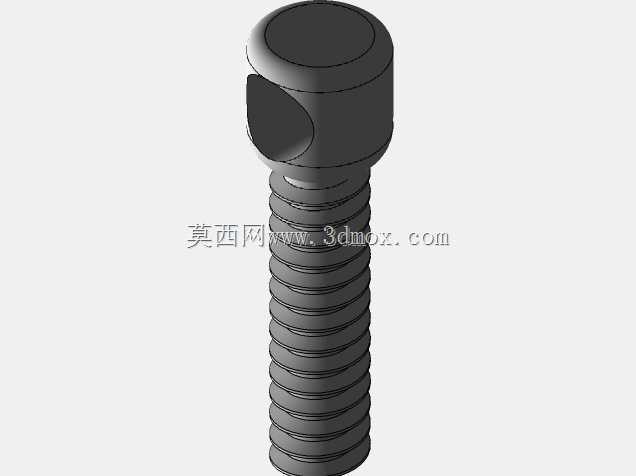

　　在小规格弹簧批量分拣、装配的产线环节，经常会遇到成卷来料的弹簧互相缠绕卡滞的问题，人工拆分不仅效率极低，还容易因为拉扯力度不均导致弹簧端面变形、节距超差，直接影响后续装配工序的良品率。这套弹簧分隔机构就是针对这类工况开发的专用执行结构，核心是通过对称布置的夹臂配合齿轮同步传动，实现不同外径弹簧的稳定夹持与逐段分隔，适配从线径0.2mm到2mm的圆柱螺旋弹簧的上料拆分作业，也可拓展用于细小轴类零件的间距定位工序。

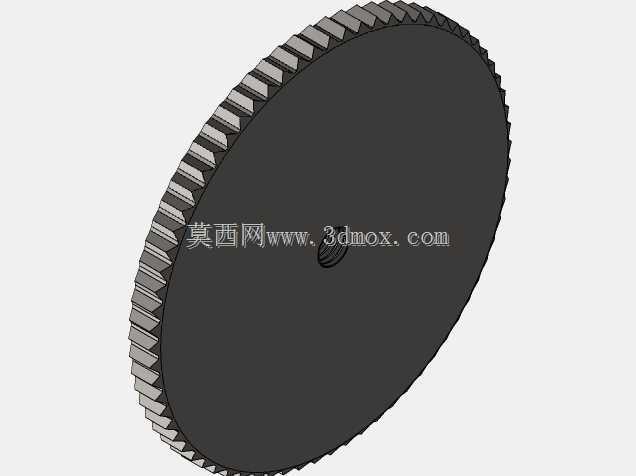

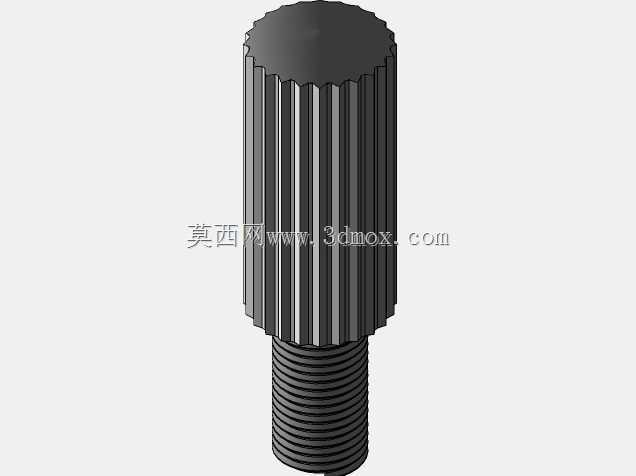

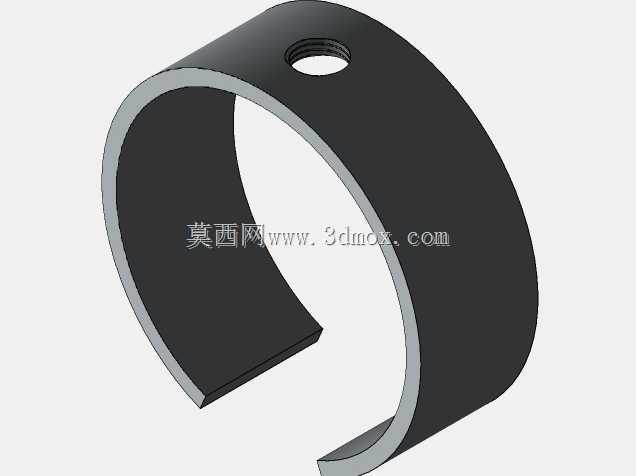

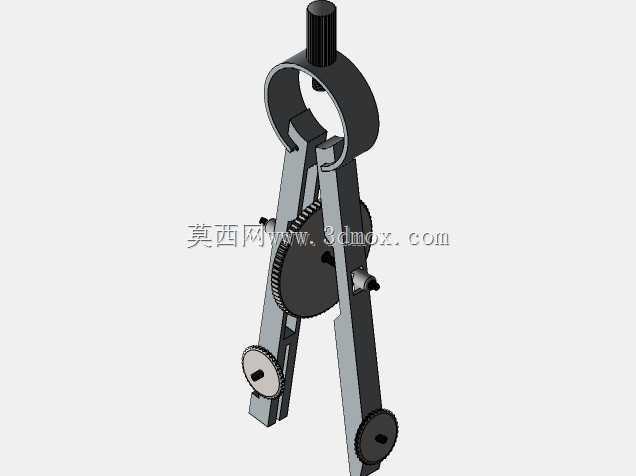

　　从结构逻辑来看，整个机构的动力输入来自顶部的滚花销轴，可直接连接小型步进电机输出轴，也可搭配手动旋钮做小批量工位的手动操作。顶部的环形抱夹是初始定位结构，来料弹簧从抱夹中心穿入后，两侧夹臂在齿轮传动的带动下同步开合，不会出现单侧偏移导致的弹簧弯折问题。夹臂内侧的导向面做了15度的倒角导入设计，弹簧穿入时不会被端面棱边刮伤镀层，夹臂中段的啮合齿轮模数选0.5，齿侧间隙控制在0.02mm以内，保证两侧夹臂的开合角度偏差不超过0.2度，避免夹偏导致的弹簧局部应力集中。

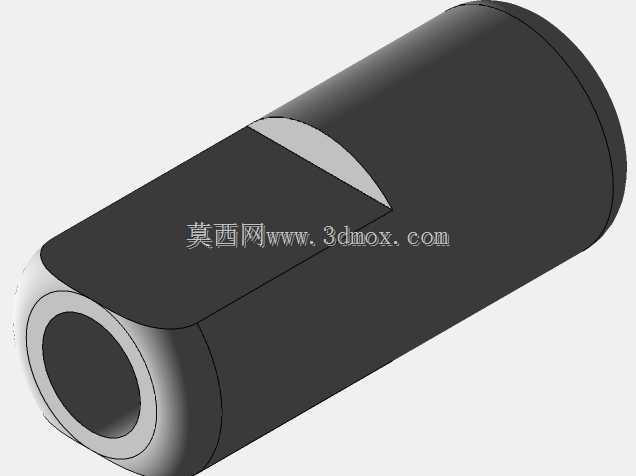

　　夹臂下端的两个滚轮是核心的分隔执行件，滚轮表面做了网纹滚花处理，摩擦力适中，既可以带动弹簧向下进给，又不会因为压力过大压伤弹簧表面。两个滚轮的中心距可通过夹臂的开合角度无级调节，最小适配外径3mm的微型弹簧，最大可夹持外径20mm的常规弹簧，调节过程中齿轮始终保持啮合状态，不需要额外的锁止结构就能保证两侧滚轮的对称度，这点在实际装配调试时能省不少校准时间。夹臂与顶部抱夹的连接位置用了耐磨铜套做转动副，反复开合的使用寿命能达到百万次级，不需要频繁加注润滑脂，适合无尘装配车间的使用要求。

　　安装边界方面，整个机构的最大外轮廓宽度在夹臂完全张开时为120mm，闭合状态下宽度为45mm，顶部安装座的直径为30mm，可直接固定在直径25mm的标准安装立柱上，也可通过四个M4螺丝固定在设备安装板上，安装孔位的中心距为20mm，适配大部分自动化上料设备的安装接口。机构的总高度为180mm，竖直方向的安装预留空间只要大于200mm就能满足装配需求，不会和周边的送料轨道、检测传感器产生位置干涉。

　　设计过程中特意规避了常规分隔机构容易卡料的问题，夹臂的内侧轮廓做了连续的圆弧过渡，没有直角台阶，弹簧进给过程中不会出现卡滞死角。滚轮的转动轴用了微型深沟球轴承，径向跳动控制在0.01mm以内，进给时的速度均匀性更好，不会出现顿走顿停导致的弹簧节距拉伸变形。如果用于高速自动化产线，可在顶部滚花轴位置加装旋转编码器，实时反馈进给长度，配合控制系统实现定长分隔，单工位的分隔效率能达到每分钟120件，比人工拆分的效率提升8倍以上，还能彻底避免人工操作带来的弹簧变形、混料等问题。

　　在实际选型适配时，可根据待处理弹簧的线径调整滚轮的压紧力，夹臂的开合限位位置可通过加装调整螺钉做硬限位，避免开合角度过大导致的齿轮脱啮。整个机构的零件除了标准件之外，其余结构件都可采用普通45号钢加工，表面做发黑处理即可满足常规工况的防锈要求，如果是用于食品、医疗相关的弹簧分拣场景，可将夹臂、滚轮更换为304不锈钢材质，适配洁净车间的使用要求。这套结构没有复杂的异形曲面，普通三轴铣床就能完成所有零件的加工，加工成本低，后期维护时只需要定期检查铜套和轴承的磨损情况即可，不需要复杂的维护操作。
