复古雕花镂空结构哥特式卷轴设计

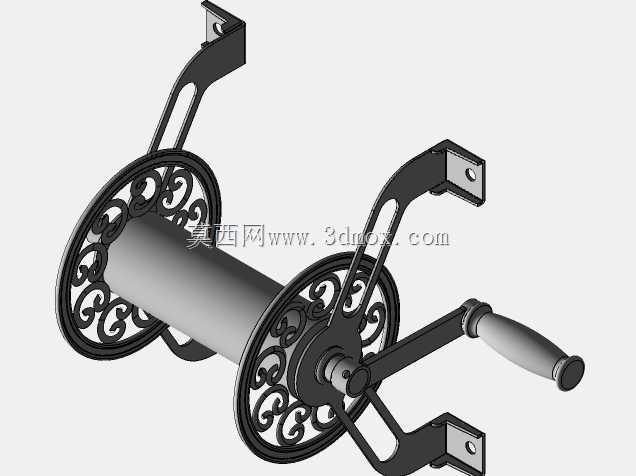

　　这款卷轴的设计最初是为了匹配复古风格文创设备、装饰性线缆收纳装置以及小众手工机械的外露卷绕部件需求，区别于常规工业线轴的极简金属圆盘结构，两侧挡盘采用了哥特式卷草涡旋镂空纹样，在满足卷绕限位功能的同时，兼顾了外露安装场景下的装饰属性。从实际应用场景来看，这类带装饰性结构的卷轴，既可以用在复古风格灯饰的线缆收放结构中，也可以作为手工皮具、纺织文创设备的织带/皮料卷绕承载件，部分场景下也可适配装饰性传动结构中的张紧轮配套卷轴，替代外观单调的标准工业线轴，满足设备整体视觉风格统一的需求。

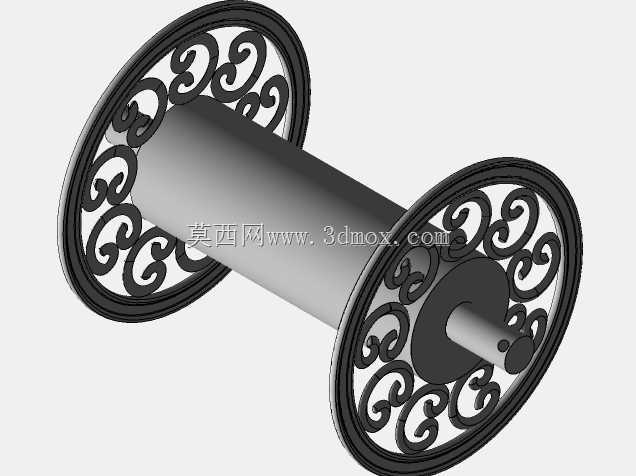

　　从功能特性层面分析，卷轴核心的筒体部分采用等径直筒设计，内壁做了均匀壁厚处理，保证卷绕过程中带状、线状物料不会出现卡滞、偏移，两侧挡盘的外径比筒体卷绕区域大出足够的限位高度，即使卷绕厚度达到筒体半径的二分之一，物料也不会从挡盘边缘滑脱。挡盘上的镂空纹样并非单纯的装饰设计，每一处涡旋结构的连接处都做了圆角过渡，没有尖锐应力集中点，在减轻整体构件重量的同时，不会降低挡盘的结构强度，即使长期承受卷绕物料的侧向挤压力，也不会出现挡盘变形、开裂的问题。中心轴孔采用阶梯式设计，一端预留了轴端定位台阶，安装时可以直接卡在对应支架的定位槽内，不需要额外加装轴套就能限制轴向窜动，降低装配环节的零件数量。

　　设计思路上，最初的方案是采用实心挡盘加表面蚀刻纹样的结构，但经过受力仿真验证后发现，蚀刻纹样会破坏挡盘表面的应力分布，长期受侧向力时纹样沟槽处容易萌生裂纹，因此调整为整体镂空的结构形式，将涡旋纹样作为挡盘的加强筋结构来布局，每一段卷曲的筋条都沿着挡盘受力的径向与环向分布，相当于在挡盘内部构建了网状加强结构，比同厚度的实心挡盘抗侧向变形能力提升近三成，同时整体重量降低了百分之四十，对于需要频繁开合、手动调整卷绕位置的应用场景来说，操作时的负重感会明显降低。筒体与两侧挡盘的连接位置做了环形止口设计，装配时挡盘可以精准卡在筒体端部的止口上，保证两侧挡盘的平行度误差控制在极小范围内，避免卷绕过程中出现挡盘偏斜导致的物料跑偏问题。

　　从外形尺寸与安装边界来看，筒体的有效卷绕长度根据常规带状物料的幅宽做了适配，两侧挡盘的最大外径控制在合理范围内，安装时中心轴的伸出长度预留了足够的支架安装空间，轴端的直径匹配常规的微型轴承内径，可以直接搭配标准微型轴承实现转动，不需要额外定制连接件。需要注意的是，由于挡盘存在镂空结构，安装时不能采用敲击挡盘的方式进行装配，受力点需要集中在中心轴套位置，避免镂空筋条受冲击出现变形。如果应用在有防尘需求的场景，可以在镂空位置加装透明装饰盖板，既保留纹样的视觉效果，也能避免灰尘、碎屑进入卷绕区域卡滞物料。整体结构的壁厚经过优化，在满足注塑或者3D打印成型工艺要求的前提下，尽可能减少了不必要的材料堆积，避免成型过程中出现缩痕、变形等问题，不管是采用金属机加工还是非金属增材制造，都能顺利实现成品加工，不需要额外做结构拆件。
