水电站进水口贝尔茅斯导流结构设计

　　在水电站引水系统的设计环节中，进水口段的流道形态直接决定了整个引水线路的水力损失水平，甚至会影响后续水轮机组的运行稳定性，贝尔茅斯结构作为进水口与压力管道衔接的核心过渡部件，其曲面设计的合理性是整个进水段设计的核心控制点。不同于常规的直段或锥形过渡结构，贝尔茅斯采用连续变曲率的光滑曲面构型，核心作用是引导水流从开敞式的进水区域平顺汇入封闭的压力流道，避免流道截面突变引发的局部涡流、脱流现象，从根源上降低进水段的水头损失，同时减少涡流裹挟空气进入压力管道引发的机组振动、空蚀等问题。

　　从实际工程应用场景来看，这类结构多布置在水电站坝式进水口、岸塔式进水口的末端，与拦污栅段、检修闸门段顺次衔接，下游直接对接压力钢管或蜗壳进水段，部分抽水蓄能电站的进出水口也会采用同类型的曲面过渡结构，来兼顾双向水流的平顺过渡需求。在实际运行过程中，水流经过该结构时，流速会从进水口区域的低流速状态逐步均匀提升至压力管道内的设计流速，整个加速过程沿曲面连续完成，不会出现局部流速突变的区域，这就要求曲面的曲率变化必须严格符合水力设计的流线要求，不能存在折线、尖角或者曲率突变的区域，否则很容易在局部形成低压区，诱发空蚀破坏，长期运行下会造成结构表面的材料剥蚀，影响结构使用寿命。

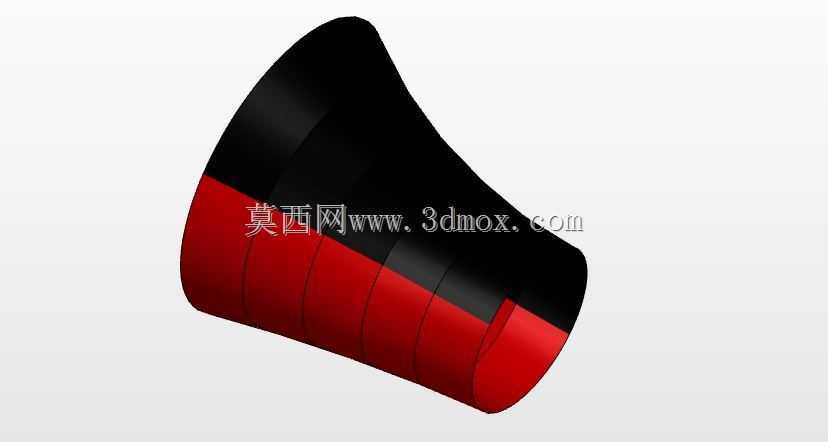

　　在开展三维建模设计时，首先要明确结构的安装边界条件：上游端需要与进水口的矩形或近矩形过流断面平顺衔接，下游端需要与压力管道的圆形断面实现光滑对接，整个过渡段的长度需要根据电站的设计水头、设计流量来确定，既要保证流态过渡平顺，也要控制土建开挖的工程量，避免过渡段过长造成工程投资的不必要增加。建模过程中需要优先构建中轴面的流线型控制线，控制线的曲率需要沿水流方向连续变化，起始段的曲率半径较大，对应进水区域的缓流状态，随着流道逐步收缩，曲率半径平滑过渡到与下游管道半径匹配的数值，再通过沿周向的放样操作生成整体曲面，过程中需要反复校验曲面的光顺度，确保任意截面的过流面积沿程变化率符合水力计算的要求，不能出现局部过流面积突增或突减的情况。

　　从安装配合的角度来看，该结构的下游端需要预留与压力管道连接的法兰或焊接坡口边界，上游端需要与进水口的混凝土衬砌边墙实现平滑衔接，结构的壁厚需要根据设计水头下的结构应力计算结果确定，沿程壁厚可以根据不同位置的水压力分布做差异化调整，靠近下游高压段的壁厚适当增加，靠近上游低压段的壁厚在满足结构刚度要求的前提下适当减薄，兼顾结构安全与材料成本控制。设计过程中还需要考虑结构表面的平整度要求，实际工程中过流表面的不平整度需要控制在水力设计允许的范围内，避免凸起或者凹陷引发局部流态紊乱，这就要求三维模型的曲面构建必须保证足够的精度，为后续的结构加工、混凝土衬砌模板制作提供准确的几何依据。

　　不同于常规的机械加工零件，这类大尺寸的水工结构部件，三维模型除了要体现过流面的几何形态，还需要考虑与周边混凝土结构、埋件的配合关系，比如结构周边需要设置的锚筋、止水埋件的安装位置，都需要在模型中预留对应的安装基准，避免后续现场安装时出现位置冲突。在流道的转弯或者变向区域，贝尔茅斯曲面的设计还需要结合水流的离心力分布调整局部曲率，避免转弯段出现二次流引发的流态恶化，整个设计过程需要将水力计算的结果与三维几何建模深度结合，每一处曲面调整都要对应水力损失、流态分布的校验，不能单纯从几何美观的角度调整曲面形态。实际工程中，不少早期建设的电站因为进水口过渡段设计不合理，运行过程中出现了进水口振动、水头损失超出设计值、空蚀破坏等问题，后期改造时往往会采用贝尔茅斯型的曲面结构替换原有的折线过渡段，能够有效改善进水段的流态，提升电站的运行效率与安全稳定性。建模时还要注意结构的分块设计，对于大尺寸的金属结构 Bellmouth，需要考虑运输与现场吊装的能力限制，将整体结构拆分为若干个运输单元，每个单元的尺寸与重量满足运输与吊装设备的额定要求，分块位置要选择在结构应力较小的区域，同时现场焊接的坡口形式、拼接定位结构都要在模型中有所体现，保证现场拼接后整体曲面的光顺度，避免拼接错台影响过流效果。
