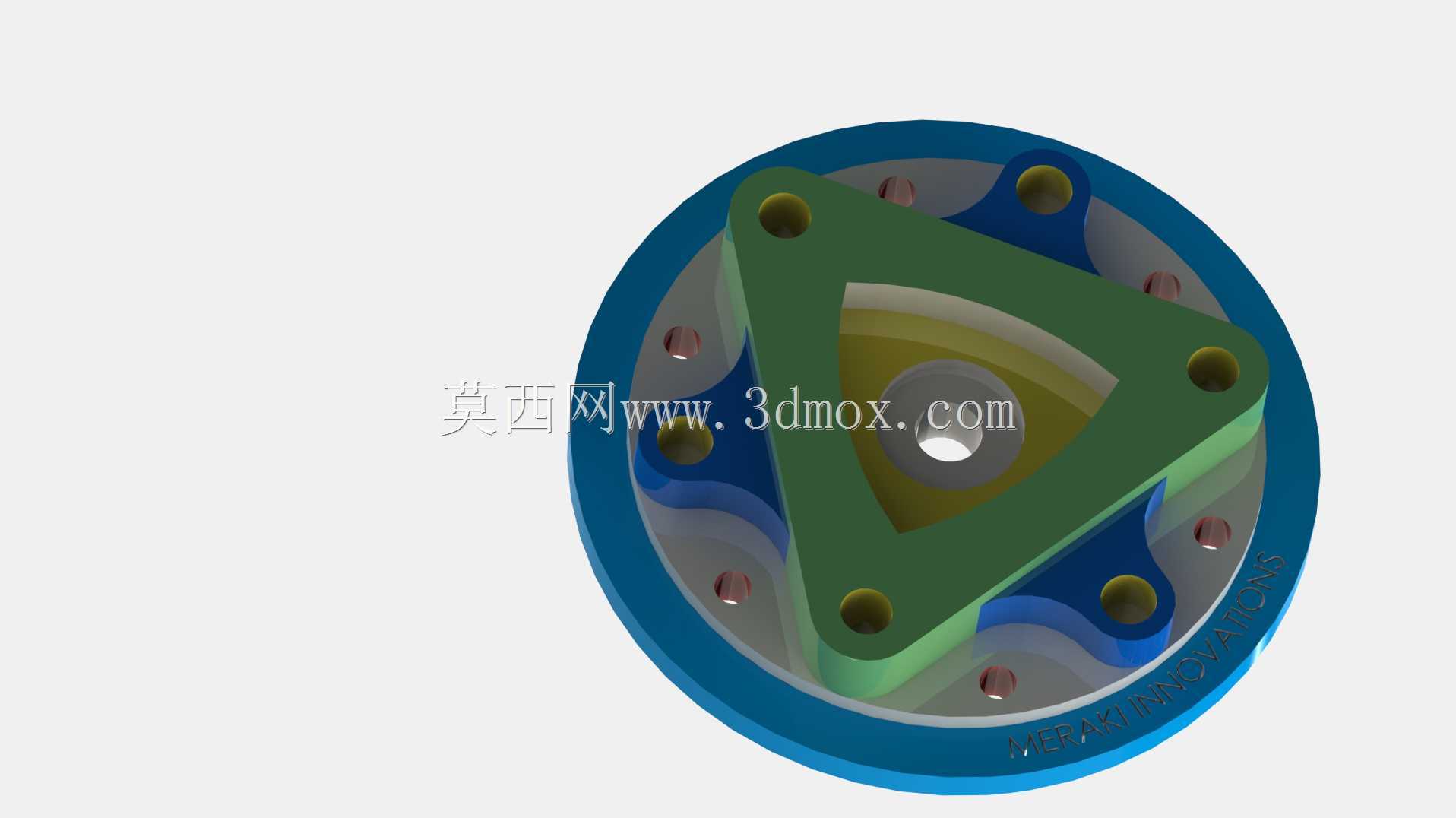

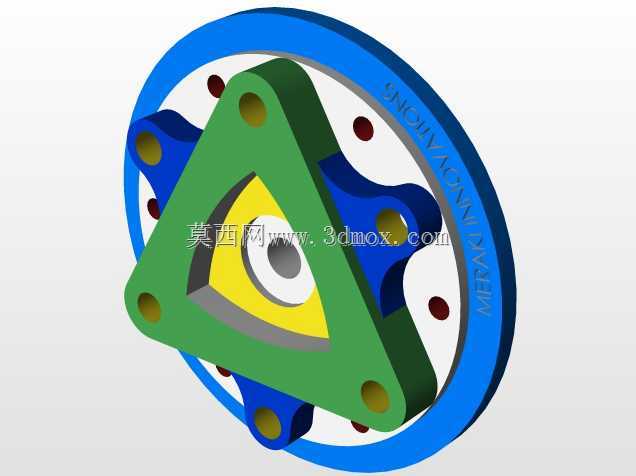

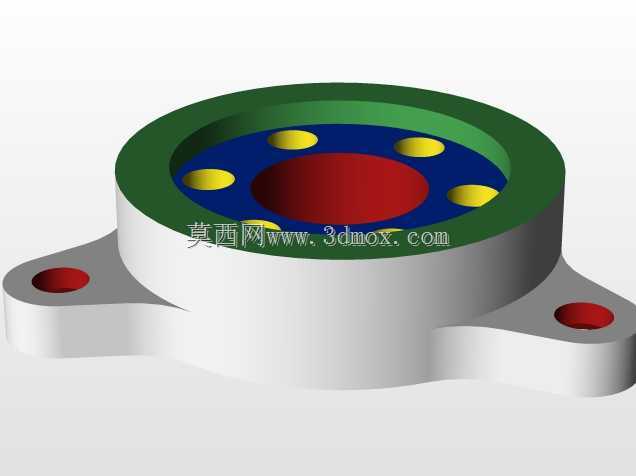

带三角安装法兰的传感端连接基座结构

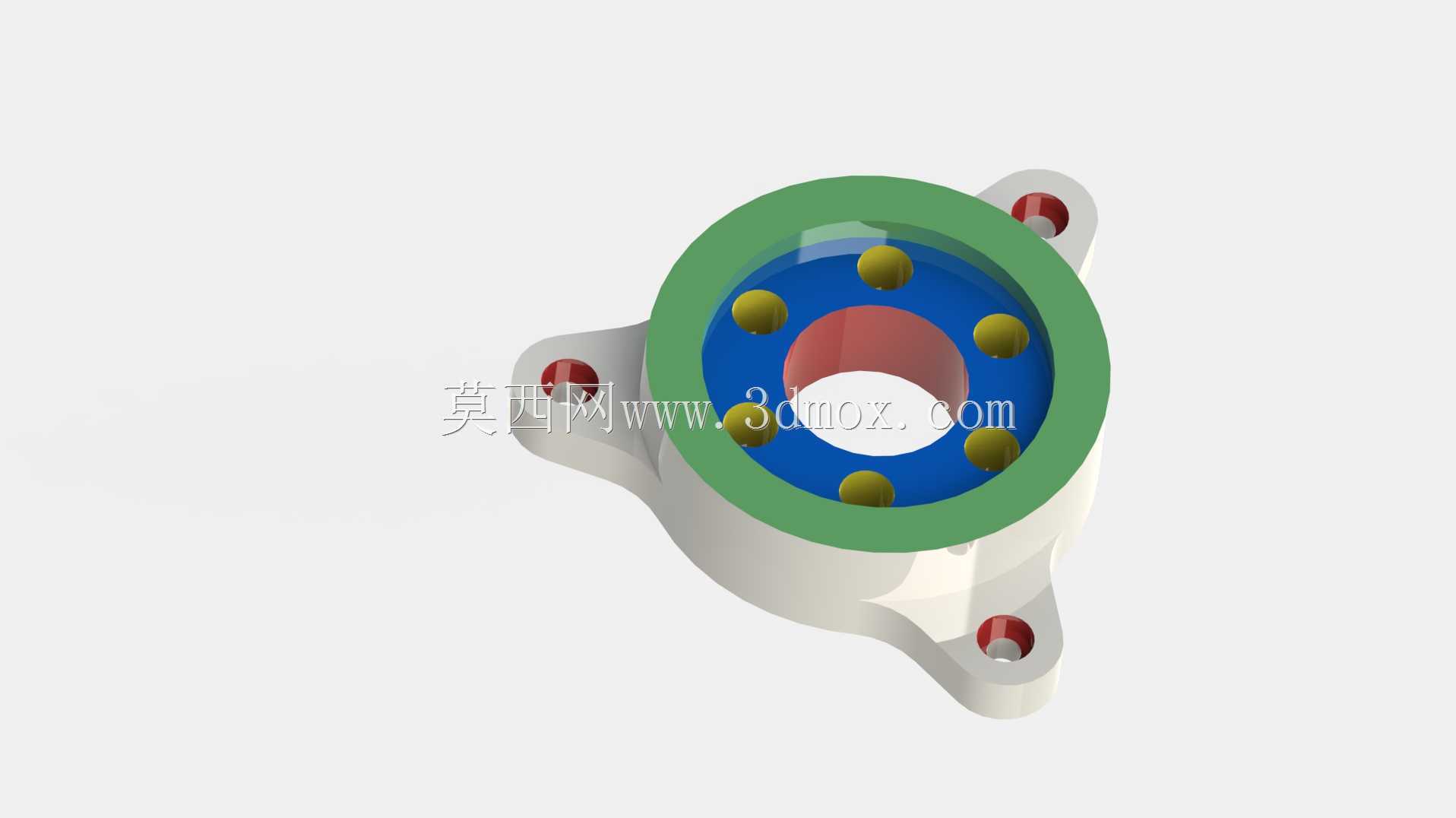

　　这类带三角安装法兰的环形连接基座，多配套传感检测类组件使用，常见于工业自动化产线的工位检测端、小型流体管路的参数监测点位，作为传感核心元件的承载固定结构，既需要给内部检测元件提供稳定的安装定位基准，也要兼顾与外部设备壳体、管路端盖的快速装配适配。从结构设计逻辑来看，主体采用环形中空的主体构型，中心通孔预留了检测元件的探测通道或者流体、线路的穿行空间，环形内壁均匀分布的六个球形定位凸点，是用来卡合内置传感模块的外圈定位槽，装配时不需要额外打胶或者紧固件，依靠凸点与槽位的过盈配合就能实现周向防转与轴向限位，大幅提升现场装配的效率，也方便后续传感元件的维护更换。外圈的绿色密封压圈采用台阶式嵌合结构，压合后刚好覆盖主体与内置模块的拼接缝隙，

　　能够阻挡车间环境里的粉尘、切削液溅入内部元件腔室，满足一般工业场景的基础防护需求。三个呈120度均匀分布的安装耳座是整个结构的安装受力核心，每个耳座上都加工了贯通的安装孔，孔位边缘做了沉台设计，装配时圆柱头内六角螺丝可以完全沉入沉台内，不会突出安装面造成干涉，耳座与主体环形部分的衔接位置做了大圆弧过渡，避免直角连接处的应力集中，在设备运行产生振动的工况下，不会因为长期交变应力出现耳座断裂的问题。从安装边界来看，三个安装孔的中心圆直径要匹配被测设备端盖的预装孔位，安装时基座的贴合面要与安装基准面完全贴合，不能有翘曲，否则会导致内部传感元件的检测轴线出现偏移，直接影响检测精度。主体部分的轴向总高度控制在适配常规传感模块的安装尺寸，

　　不会过多占用设备内部的安装空间，中空通道的直径根据配套传感元件的探测端尺寸设计，既保证探测端无遮挡，也不会因为孔径过大导致整体结构刚性下降。在实际选型适配时，要注意安装耳座的厚度要匹配所选螺丝的锁紧行程，避免螺丝锁附过深压裂基座主体，同时内壁的定位凸点尺寸要与配套传感模块的卡槽尺寸公差控制在合理范围，过松会导致模块晃动检测失准，过紧会造成装配困难甚至压裂传感模块外壳。这类结构的材质多选改性工程塑料或者压铸铝合金，塑料材质多用于低压、低载荷的气路检测场景，重量轻且成本低，铝合金材质多用于有一定强度要求或者存在轻度腐蚀的工业场景，表面做阳极氧化处理后耐磨性能更好。结构的分型面设计在环形主体的轴向中间位置，不管是注塑还是压铸生产，

　　都能保证壁厚均匀，不会出现缩痕、气孔等成型缺陷，三个安装耳座的位置刚好在模具顶杆的对应位置，成型后顶出不会造成零件表面变形。在实际产线应用中，这类基座常用来固定光电检测元件、压力传感芯体、转速检测模块等部件，三角法兰的构型相比四角法兰能减少一个安装孔位，在空间局促的安装位置更具适配性，同时三点定位的原理也能保证安装面的完全贴合，不会出现过定位导致的装配应力。
