重力供水管道用球面涡轮结构设计

　　在市政供水管网、山区自流供水系统以及工业重力循环水线路中，经常会遇到有富余水头但缺乏外接电源的管段，这类场景下如果要搭载流量监测、小型传感设备供电或者局部管路增压辅助，往往需要额外布设供电线路，不仅施工成本高，后期运维也容易受管线埋深、周边环境影响出现故障。这款球面涡轮正是针对这类重力供水管道的特殊工况开发的内嵌式水力驱动部件，不需要额外外接动力源，直接依托管道内重力流动的水流冲击实现转动，可配套微型发电模组为管段上的低功耗监测设备供电，也可作为局部管路的流态调整部件，优化长距离重力流管道内的水流稳定性，避免局部气蚀、水锤对管路附件的冲击损伤。

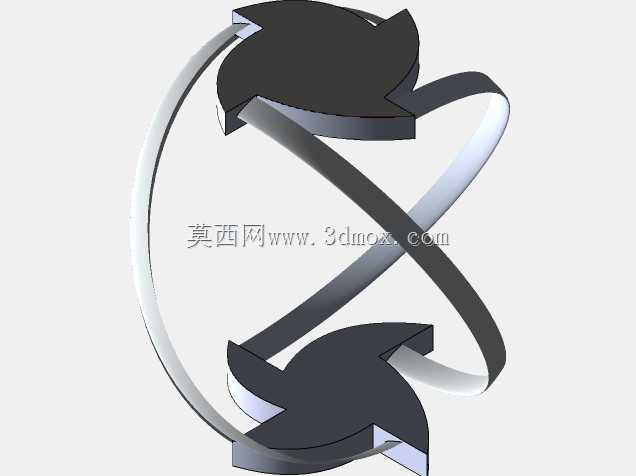

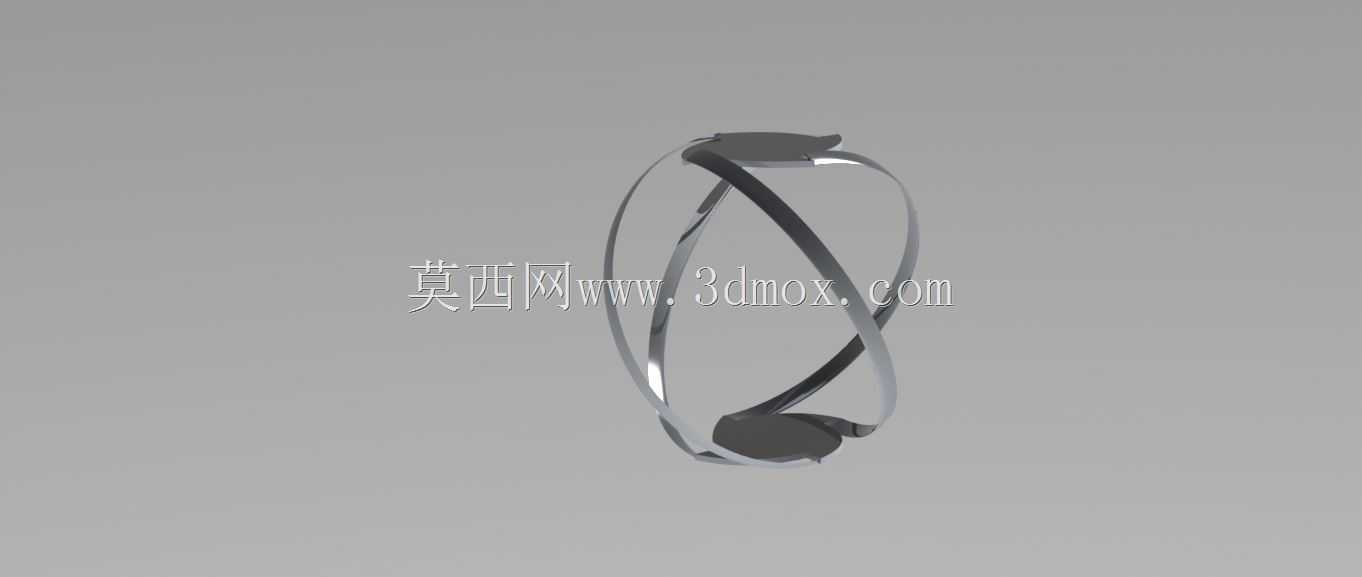

　　从结构设计逻辑来看，这款涡轮没有采用常规轴流式涡轮的平面叶片布局，而是将叶片整体贴合球面轮廓布置，这种设计首先是为了适配管道内嵌安装的空间边界——常规轴流涡轮需要预留较长的轴向稳流段，而球面轮廓的涡轮整体可以嵌入管道的三通或者内嵌式安装座内，轴向安装尺寸比同功率等级的轴流涡轮缩短近40%，对于老旧管网改造项目来说，不需要大范围切割原有管路，只需要在预设位置开孔安装配套的嵌装座即可完成布设，大幅降低现场施工的改造工作量。叶片的型线经过反复调整，进水侧的导角做了圆弧过渡处理，能够适应重力流管道内流速波动较大的工况，即使在0.8m/s的低流速下也能顺利启动转动，不会因为水流冲击力不足出现卡滞；出水侧的叶片边缘做了切角处理，减少水流流出叶片时的紊流扰动，降低涡轮转动带来的局部水头损失，避免对下游管路的供水压力造成明显影响。

　　安装边界方面，这款涡轮的球面轮廓直径是按照常规供水管道的内嵌安装尺寸设计的，整体转动部件的外球面与安装座的内球面保留0.5mm的转动间隙，既不会因为间隙过大造成水流旁通损失驱动效率，也不会因为间隙过小在管道内有细小泥沙杂质时出现卡涩。涡轮的中心转轴采用陶瓷材质的滑动轴承，不需要额外加注润滑脂，依靠管道内的水流即可实现润滑与冷却，能够长期在浸水环境下稳定运行，避免了常规金属轴承长期浸水出现锈蚀、卡滞的问题。叶片的厚度从根部到边缘逐步递减，根部做了加厚的圆弧过渡，能够承受重力流管道偶尔出现的水锤冲击载荷，不会因为瞬时压力波动出现叶片断裂、变形的问题。

　　在实际应用场景中，这款涡轮可以适配不同管径的重力供水管道，只需要更换对应尺寸的安装座即可完成匹配，不需要调整涡轮本身的核心结构。对于长距离跨区域的重力供水管线，管段上往往需要布设压力传感器、流量传感器以及信号传输设备，这类设备的功耗普遍在毫瓦级，通过涡轮配套的微型发电模组，完全可以实现设备的自供电，不需要定期更换电池或者外接供电线路，大幅降低偏远管段的监测设备运维成本。另外在一些山区的小型重力供水工程中，还可以通过多组涡轮的组合布设，将富余的水头能量转化为电能，为沿线的小型控制阀门、水质监测设备供电，实现整个供水系统的无外接电源自动化运行。

　　设计过程中还充分考虑了管路检修的便利性，整个涡轮部件可以从安装座的外侧直接抽出检修，不需要排空整个管段的存水，只需要关闭安装座两侧的检修阀门即可完成维护操作，对于连续供水要求较高的供水管网来说，这种结构能够大幅缩短检修停机时间，避免影响正常供水。涡轮的叶片表面做了光滑的圆弧过渡，没有容易滞留杂质的死角，即使管道内存在少量的泥沙、悬浮物，也会随着水流顺利通过，不会出现杂物缠绕、堵塞叶片的问题，能够适应国内多数供水管网的水质条件，不需要额外在涡轮前端加装精度过高的过滤装置，减少了管路的水头损失与维护点位。
