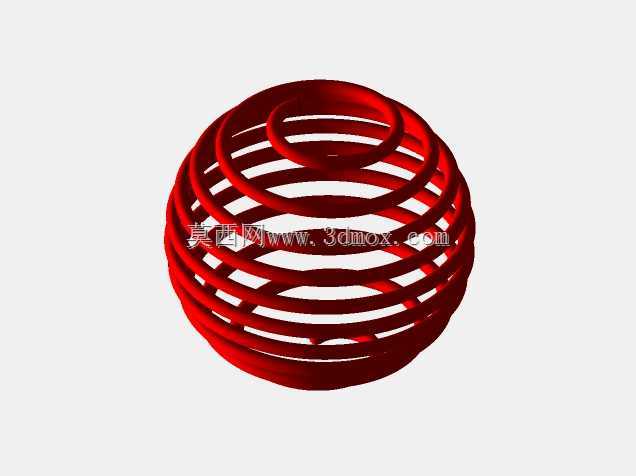

镂空螺旋结构球形弹簧构件三维设计

　　这类镂空螺旋球形弹簧构件，在实际工程场景中常作为缓冲吸能单元、柔性连接部件使用，区别于常规圆柱螺旋弹簧的线性刚度特性，球形镂空的螺旋结构在受载时会呈现出渐进式的刚度变化，在小载荷区间具备更柔和的形变反馈，随着载荷增大，相邻螺旋圈逐步接触贴合，刚度快速提升，这种非线性刚度特性让它在精密仪器的隔振模块、小型设备的跌落缓冲结构、玩具类产品的弹性交互部件中都有适配空间。

　　从结构设计逻辑来看，整个构件以标准球体为外轮廓基准，螺旋线沿球面经纬方向做连续缠绕，所有簧丝截面保持一致的圆形截面，螺旋升角在整个球面上均匀过渡，避免局部应力集中导致的疲劳断裂问题。设计过程中需要重点控制相邻螺旋圈的间隙，在自由状态下，各圈簧丝之间保持均匀的等距间隙，既保证小载荷下的充足形变空间，也避免受载时出现圈间错位卡滞的问题。簧丝的直径选取需要匹配整体球径的比例，通常簧丝直径控制在球体外径的1/12到1/10区间，过细会导致整体结构刚度不足，受载后容易出现永久塑性形变，过粗则会让结构失去弹性缓冲的能力，趋近于刚性壳体。

　　在安装边界层面，这类球形弹簧不需要额外的导向轴辅助定位，自身的球形轮廓可以适配多方向的载荷输入，区别于常规圆柱弹簧只能沿轴向承载的特性，它可以承受来自径向、斜向的多维度载荷，安装时仅需要在上下两个极点位置设置定位卡槽，卡槽的内径与簧丝截面直径匹配，深度控制在簧丝直径的1/3左右，既可以保证构件安装后不会出现滑移脱落，也不会过度约束簧丝的正常形变。如果是用于多方向隔振场景，也可以在球面的多个方向设置柔性连接点，配合安装座的球面凹槽实现全方向的缓冲支撑。

　　从实际功能特性出发，这种结构的弹簧在受压缩时，形变会沿整个球面均匀扩散，不会出现常规圆柱弹簧受压后容易侧倾弯曲的问题，在空间受限的安装场景中，不需要预留额外的侧倾避让空间，能有效提升空间利用率。同时镂空的球形结构本身具备更好的散热性能，在高频往复形变的工况下，簧丝产生的热量可以通过镂空间隙快速散出，避免长期高温工况下簧丝材料出现力学性能衰减，延长构件的使用寿命。在做三维建模时，需要重点校验螺旋线的连续性，确保整个螺旋路径在球面的上下极点位置平滑过渡，不能出现曲率突变的折角，否则在后续有限元应力分析时会出现局部应力极值过高的问题，实际生产加工时也容易在折角位置出现断裂隐患。另外簧丝的扫掠路径需要全程保持截面与螺旋线的法向垂直，避免出现簧丝截面扭曲的问题，保证整个构件各个位置的力学性能一致。

　　在实际选型适配时，如果用于精密仪器的隔振场景，可以通过调整螺旋圈的数量来调整整体刚度，圈数越多，小载荷下的刚度越低，隔振效果越好，对应需要适当增大球体的外径来容纳更多的螺旋圈；如果用于缓冲限位场景，可以适当减小圈间间隙，让构件在达到设计压缩量时快速进入刚度陡增的阶段，起到硬限位的保护作用。这类构件的加工通常采用弹簧钢丝绕制后做定型热处理，也可以采用3D打印的方式制作小批量的特殊规格样件，用于前期的性能测试验证，建模时预留的工艺公差需要匹配对应的加工方式，绕制工艺需要考虑簧丝的回弹量，3D打印则需要考虑支撑结构的去除余量，避免最终成品尺寸与设计值出现偏差。
