少执行器构型四足行走机械装置

　　这款四足行走装置的核心设计出发点，是在保证基础行走功能的前提下，尽可能压缩驱动元件的使用数量，从根源上降低整机的控制复杂度、硬件成本与后期维护难度，区别于市面上常见的12自由度、16自由度多舵机四足设备，整套机构仅依靠三个执行器即可完成直行、转向的基础行走动作，适配对成本敏感、功能需求聚焦的巡检、轻载搬运、教学演示类场景。

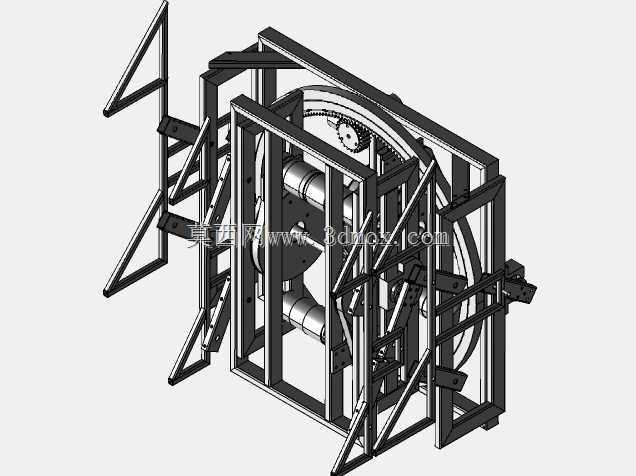

　　从机构构型来看，整机采用框架式承载主体，所有传动构件、执行元件均集成在矩形框架内部，没有外露的走线与突兀的外置驱动模块，框架采用标准型材拼接而成，安装孔位统一预留，后期可根据负载需求更换不同厚度的型材，或是在框架顶面加装传感器安装板、载物平台等拓展附件。腿部采用多连杆耦合传动设计，没有给每条单腿配置独立的驱动元件，而是通过内部的齿轮组、连杆轴系将三个执行器的动力进行耦合分配，通过不同执行器的转速差、转向差来实现四条腿的步态协调，迈步时腿部的抬升高度、步幅长度均由连杆的铰接点位决定，不需要复杂的实时步态解算，只要控制三个执行器的转动逻辑，就能输出稳定的行走步态，大幅降低了控制端的代码编写难度。

　　实际应用场景中，这类少驱动的四足装置更适合在平整硬化路面、室内场馆环境下执行固定路线的巡检任务，或是作为机械原理教学的实操演示载体，也可加装小型载物托盘完成车间内轻型物料的定点转运。由于驱动元件数量少，整机的能耗相比同尺寸多自由度四足设备降低40%以上，同等电池容量下的续航时间更长，同时故障点也随之减少，日常维护仅需要检查连杆铰接处的轴承磨损、齿轮啮合间隙即可，不需要对每个关节的舵机、电机进行单独校准。

　　安装边界方面，整机的外轮廓尺寸控制紧凑，框架的长宽高预留了足够的安装余量，执行器可选用标准伺服电机搭配减速箱，直接通过法兰安装在框架内侧的预留安装位，不需要额外设计定制转接支架；腿部连杆的铰接点统一采用标准销轴加卡簧的固定方式，拆卸更换时不需要专用工装，单条腿的拆装可在五分钟内完成。传动部分的齿轮组采用闭式布置，外侧加装透明防护盖板，既可以观察齿轮啮合状态，也能避免运行过程中异物卡入齿隙造成机构卡滞，所有传动副的润滑点均预留了注油孔，日常保养时不需要拆解框架即可完成润滑脂加注。

　　设计过程中，对腿部的迈步轨迹做了反复的迭代验证，通过调整连杆的长度比例、铰接点的相对位置，保证迈步时足端的轨迹能够满足抬升高度不低于30mm，避免行走过程中被地面小尺寸障碍物磕碰卡滞，同时支撑相阶段足端的轨迹尽量保持水平，减少整机行走过程中的上下颠簸，保证顶面搭载的传感器、载物平台的稳定性。转向功能通过两侧腿部的相位差实现，不需要额外设置转向驱动机构，当两侧执行器输出不同转速时，整机即可完成差速转向，最小转弯半径可控制在整机长度的1.2倍以内，能够适应狭窄通道内的行走转向需求。

　　从结构强度角度考虑，所有连杆构件均采用等强度设计，在受力较大的铰接位置做了局部加厚处理，非受力区域做了减重开槽，在保证腿部整体刚性、避免行走过程中连杆形变影响步态精度的前提下，尽可能降低腿部的运动惯量，减少执行器的启动负载，提升整机行走的动态响应速度。框架底部预留了电池仓、控制板的安装位，所有电气元件均可内置在框架内部，走线沿框架内侧的线槽布置，避免腿部运动过程中剐蹭线路造成绝缘破损。
