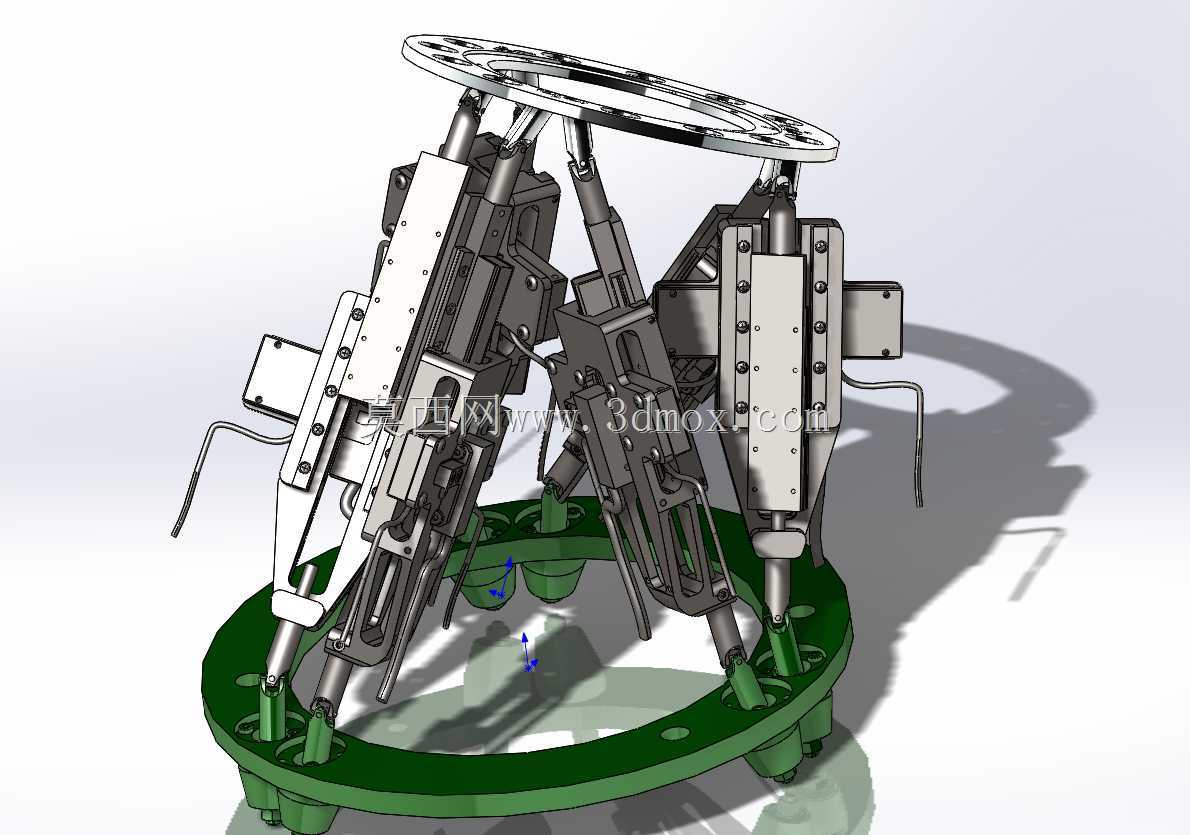

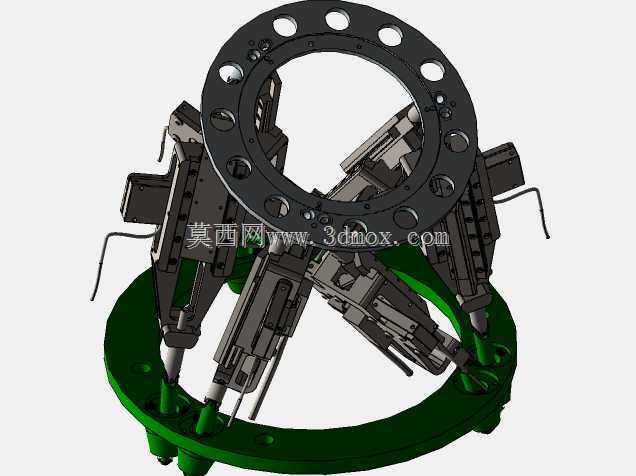

六自由度并联Stewart运动模拟平台结构

　　这套六自由度并联运动平台，核心采用六组棱镜式直线致动器作为运动执行单元，上下平台通过铰接结构与致动器两端连接，依靠六根支杆的协同伸缩位移，实现上平台在空间内六个自由度的复合运动，覆盖X/Y/Z三个轴向的直线平移，以及绕三个轴向的俯仰、滚转、偏航转动，运动精度与承载能力相较串联式运动机构有明显优势。从实际应用场景来看，这类并联机构最早落地于航空航天领域的飞行模拟训练场景，能够复现飞行器在不同飞行姿态下的过载与姿态变化，为飞行员提供高保真的体感反馈，后续逐步延伸到车载驾驶模拟、船舶运动模拟、游戏体感仿真设备领域，也可作为精密定位平台用于光学元件对位、精密装配工位的多自由度调姿环节，部分振动测试场景也会采用这类平台作为振动激励载体，

　　复现多维度的振动工况。从结构设计思路来看，下平台采用环形法兰式安装基座，基座上预留了均布的铰接安装座，六个铰接点沿圆周方向等角度排布，保证支杆受力均匀，避免偏载带来的额外力矩损耗；上平台同样采用环形安装面，预留了标准化的安装孔位，可根据不同搭载需求快速更换适配工装，不管是搭载模拟座舱、测试载台还是精密工装都能直接适配。六组致动器采用对称式布局，每根支杆的两端都采用万向铰接结构，铰接副预留了足够的摆动角度余量，避免平台运动到极限位置时出现铰接卡滞，致动器本体采用集成式结构设计，将驱动单元、传动单元、位移反馈单元整合在单根支杆内部，减少外部走线带来的运动干涉风险，支杆外侧设置了硬质防护壳体，可阻挡车间环境内的粉尘、切削液进入传动间隙，

　　延长机构维护周期。从安装边界尺寸来看，下安装法兰的外径可根据负载需求做系列化调整，常规中小型模拟平台的基座直径在800mm-1200mm区间，平台完全收拢状态下的整体高度在700mm-900mm，上平台的最大运动行程根据致动器伸缩量决定，常规配置下单轴直线行程可达±150mm，角度摆动范围可达±25度，安装时需要在基座下方预留不小于200mm的走线与维护空间，平台周边需要预留不小于300mm的安全避让距离，避免运动过程中与周边设备、人员发生碰撞。在结构细节处理上，铰接点的位置经过运动学仿真优化，在保证工作空间覆盖需求的前提下，尽可能缩小支杆的受力角度，降低致动器的侧向负载，提升整体机构的刚性；

　　基座与上平台都采用高强度铝合金或焊接钢结构做时效处理后再加工，消除焊接与加工应力，避免长期负载下出现结构变形影响运动精度；每根支杆的铰接副都采用自润滑轴承，减少日常维护的润滑频次，适配长时间连续运行的模拟测试场景。这类并联机构相较传统串联式运动臂，不存在串联关节的误差累积问题，整体运动精度更高，承载能力更强，结构刚性更好，但运动工作空间相对串联机构更小，设计时需要根据实际使用的姿态需求，反向优化铰接点的位置参数与致动器的行程参数，在工作空间、刚性、负载三者之间找到最优平衡点，避免盲目追求大行程导致机构刚性下降，或是过度追求刚性导致工作空间无法覆盖使用需求。
