带支撑底座的C形轨道往复绞轮小齿轮结构

　　在小型往复输送、工位转位、演示类传动机构的设计场景中，这类带C形闭合轨道的绞轮小齿轮结构，往往能替代复杂的多齿轮组换向结构，用极简的零件配置实现连续回转输入下的从动件往复直线输出，大幅降低小型设备的装配复杂度与后期维护成本。从实际应用场景来看，这类结构常被用在小型物料分拣设备的拨料机构、教学演示用机械原理展示台、小型文创类动态装置的动力输出端，也可适配部分轻载工况下的工位往复推送场景，相比传统的曲柄滑块机构，它的往复行程可以通过C形轨道的轮廓尺寸灵活调整，不需要额外更换曲柄零件，适配性更强。

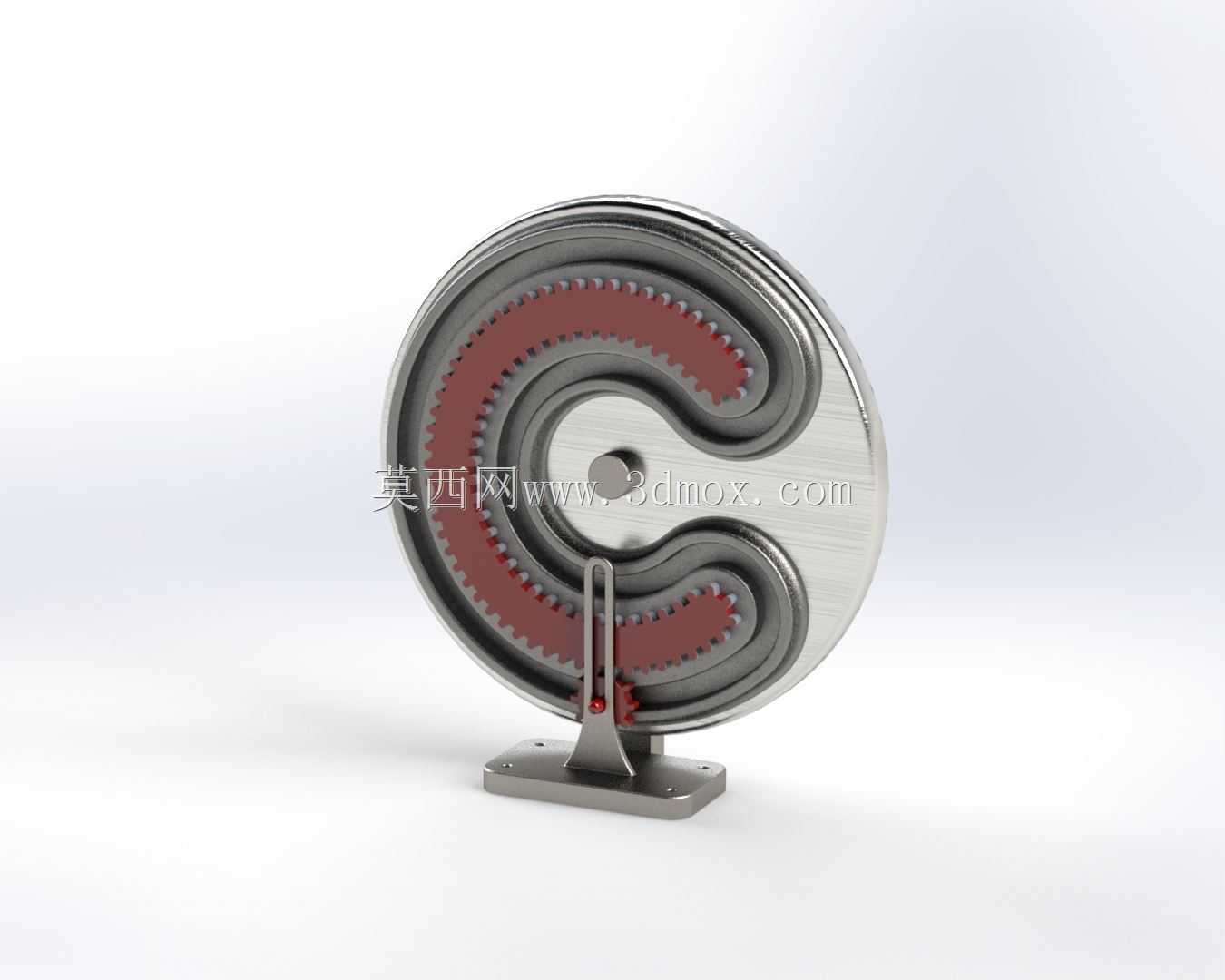

　　从功能特性上看，这套结构的核心是外侧的C形闭合齿形轨道与中心小齿轮的啮合传动，当中心轴输入连续回转动力时，小齿轮会沿着C形轨道的齿圈持续啮合行走，带动铰接在齿轮轴端的拨杆沿着固定的直线导槽做往复直线运动，整个传动过程没有额外的换向拨叉、离合结构，传动冲击小，在轻载工况下运行噪音极低，而且因为齿形啮合是连续无间断的，不会出现传统往复机构在换向点的卡顿问题，运行平稳性更优。配套的立式支撑底座采用带安装孔的平板式设计，四个沉头安装孔可以直接通过螺栓固定在设备的安装基板上，不需要额外设计定制安装支架，能直接适配多数小型设备的安装面公差要求。

　　设计思路上，这套结构优先考虑了轻载工况下的传动可靠性与加工便捷性，C形齿圈采用内嵌式设计，齿形部分与外侧的金属圆盘基体采用一体化加工成型，避免了装配式齿圈容易出现的同轴度误差问题，齿形参数选用标准渐开线圆柱齿轮参数，模数选用小模数规格，既保证啮合重合度满足连续传动要求，又能控制整体结构的外形尺寸，不会占用过多设备内部空间。中心小齿轮的轴端设计有铰接销轴孔，用来连接做往复运动的从动拨杆，拨杆与齿轮轴之间采用间隙配合，保证齿轮沿C形轨道行走时，拨杆不会出现卡滞。导槽部分采用窄缝式设计，刚好约束拨杆的径向自由度，只允许拨杆沿直线方向运动，避免传动过程中拨杆出现偏摆。

　　外形尺寸与安装边界方面，整套结构的主体圆盘直径控制在小型机构常用的尺寸区间内，底座的安装孔间距符合通用小型五金支架的孔位规范，安装时只需要在设备基板上对应位置加工四个螺纹孔即可完成固定，不需要额外做安装面的二次加工。整体结构的轴向厚度较薄，适合安装在设备内部的狭窄夹层空间里，输入端的中心轴伸出长度预留了标准联轴器的安装位置，可以直接连接小型直流减速电机、步进电机的输出轴，不需要额外加工转接轴。齿圈与小齿轮的啮合侧隙控制在标准小模数齿轮的合理区间内，既保证传动过程中不会因为热胀出现卡滞，又能控制回程误差在可接受范围内，满足轻载往复机构的定位精度要求。

　　在实际选型适配时，需要注意这套结构的负载上限由齿面接触强度与铰接销轴的剪切强度决定，适合输出端负载在几十牛以内的轻载工况，如果要适配更大负载，可以等比例放大齿形模数与结构整体尺寸，同时对应提升底座安装孔的连接强度。结构的所有转动部位都预留了润滑脂填充空间，日常维护时只需要定期在齿面与铰接部位涂抹少量润滑脂，就能保证长期运行的可靠性，不需要频繁拆解更换易损件。相比采用多组齿轮换向的往复机构，这套结构的零件数量减少了六成以上，装配时只需要依次将齿圈、小齿轮、拨杆、底座组装到位即可，装配工时大幅缩短，也降低了因为零件装配误差导致的传动故障概率。
