非圆传动椭圆齿轮啮合结构设计

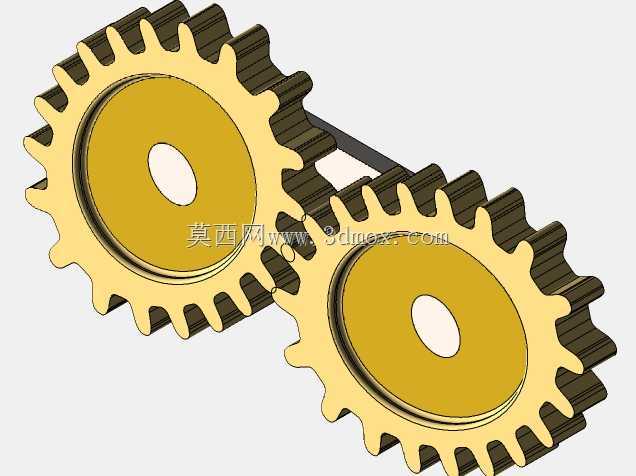

　　在轻工包装、纺织机械、精密仪器仪表这类需要实现非匀速周期传动的工况里，普通渐开线圆柱齿轮只能输出固定传动比的匀速转动，很难满足特定工位需要变速往复、周期脉动的运动需求，椭圆齿轮作为非圆齿轮里应用最成熟的品类，刚好填补了这部分传动场景的空白。这套啮合的椭圆齿轮副，设计时首先确定了两节曲线为标准椭圆，以椭圆焦点作为回转中心，保证啮合过程中两节曲线始终做纯滚动，没有相对滑移带来的磨损加剧问题，齿廓采用变位渐开线修形，适配非圆节曲线的曲率变化，避免啮合过程中出现根切、齿顶干涉的问题，实际啮合时传动比会按照椭圆极径的变化规律做周期性波动，能在单级传动里直接输出预设的变速运动规律，不需要搭配凸轮、连杆等复杂机构就能实现特定的运动输出，

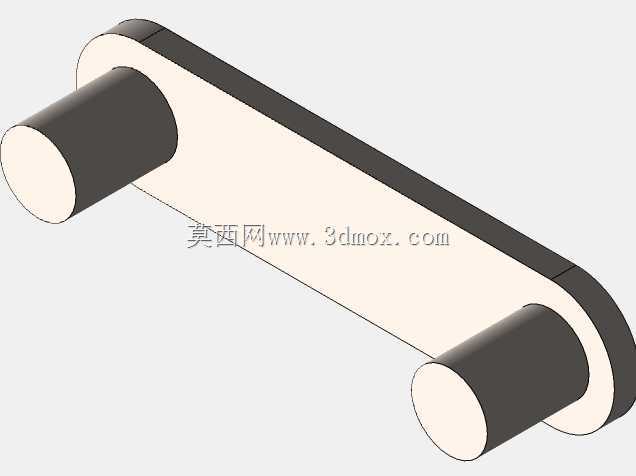

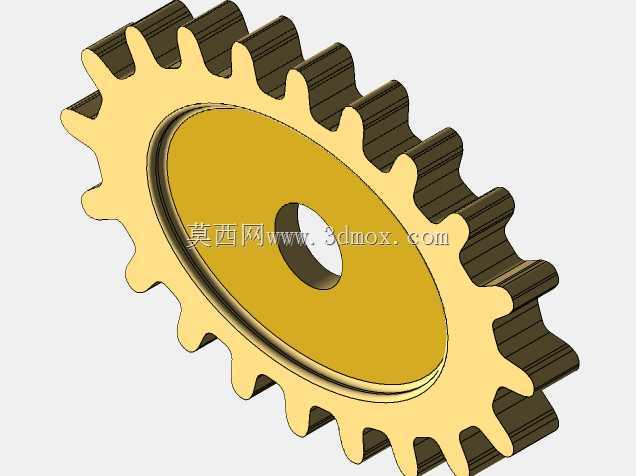

　　大幅简化传动链的结构复杂度。从安装边界来看，两个齿轮的中心距等于椭圆长轴的长度，安装时需要保证两个齿轮的回转中心分别落在对应椭圆的焦点位置，初始相位要对齐标记点，避免啮合时出现卡滞、传动比偏差超差的问题；齿轮中心的轴孔采用基孔制公差设计，能适配常规的圆轴安装，轴孔端预留了键槽位置，可通过平键传递扭矩，齿宽方向做了等宽设计，啮合时的接触线长度保持一致，载荷分布均匀，能降低局部接触应力，延长齿轮副的使用寿命。实际应用场景里，这类椭圆齿轮常被用在包装机械的送料机构上，通过变速传动实现送料过程的快进、慢停动作，配合包装工位的节奏，不需要额外添加调速控制元件就能完成精准的周期送料；在纺织机械的卷绕机构里，

　　椭圆齿轮输出的变转速能让纱线卷绕的密度更均匀，避免出现卷绕松紧不一、塌边的问题；在部分流体计量仪表里，椭圆齿轮的转动周期和流体流量直接对应，能通过转速换算得到精准的流量数据，相比普通圆柱齿轮的计量结构，椭圆齿轮在小流量工况下的计量精度提升明显。设计过程中需要重点校核节曲线的封闭性，保证齿轮转过整数圈之后传动比能回到初始状态，不会出现累积相位偏差，同时要对齿顶厚做校验，避免椭圆曲率最小位置的齿顶厚过窄导致强度不足，啮合侧隙按照精密传动的公差等级选取，既保证转动灵活无卡滞，又不会因为侧隙过大带来回程误差，影响传动精度。齿轮的端面做了减重孔设计，在不影响轮齿强度和轮毂安装强度的前提下，降低了齿轮自身的转动惯量，

　　高速运转时能减小启动和制动的冲击载荷，降低传动过程中的振动和噪音，轮齿的齿向做了微量修形，补偿安装时的轴系平行度误差，避免出现偏载导致的轮齿局部磨损过快。这套齿轮副不需要额外添加辅助传动构件，单级就能实现复杂的周期变速传动，相比连杆、凸轮机构的传动结构，它的传动更平稳，承载能力更强，维护成本更低，适合长期连续运转的工业工况，在需要特定周期运动规律的自动化设备里，能大幅简化传动系统的设计难度，减少零部件数量，提升设备整体的运行可靠性。
