双绳牵引式吊重传感检测结构

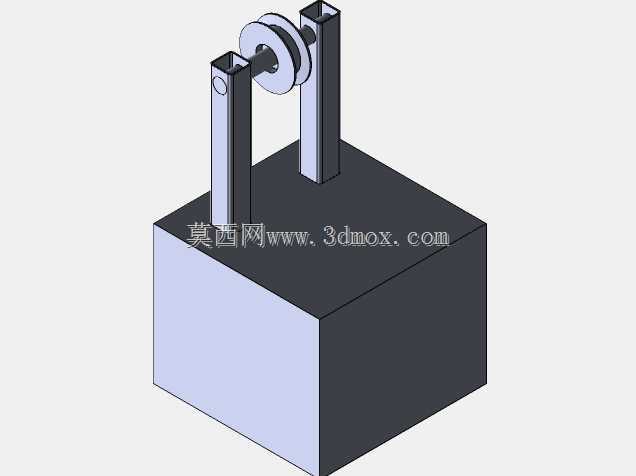

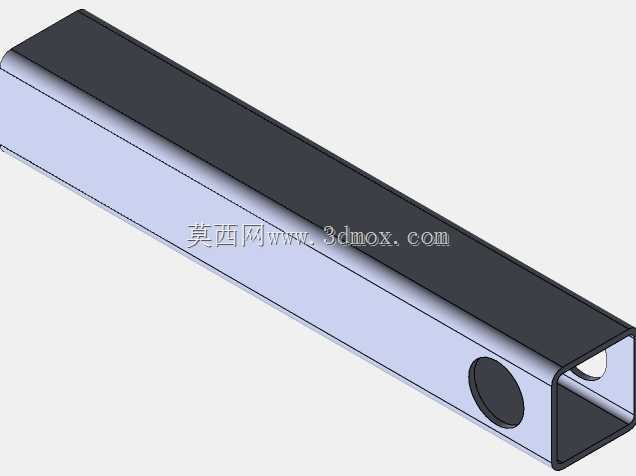

　　在起重吊装、物料垂直输送、高空作业平台的载荷监测场景里，这类双绳结构的传感检测单元是保障作业安全的核心部件之一，不同于单绳检测容易受绳索偏摆、侧向力干扰出现数值漂移的问题，双绳并行的布局能将吊重载荷均匀分摊到两个受力路径上，从机械结构层面抵消部分横向扰动带来的检测误差。从实际落地的工况来看，这类结构常配套在小型固定式吊具、实验室载荷测试台、仓储轻型提升设备上，基座部分采用方块式实心安装座，安装时需要保证基座底面与安装承载面完全贴合，固定孔位的同轴度误差控制在0.1mm以内，避免安装应力传导到上部的传感检测区域，造成零点偏移。上部的导向轮组采用立式支撑柱固定，两个支撑柱的平行度需要在装配时做打表校验，

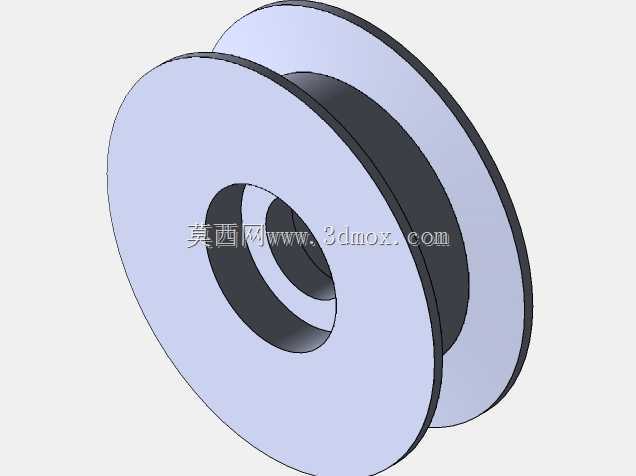

　　保证导向轮的绳槽中心与双绳的出线方向完全重合，绳索在运行过程中不会出现蹭边、跳槽的问题，绳索采用多股捻制的钢丝绳，出线端的延伸长度可以根据实际作业的吊程需求调整，但要保证双绳的长度差控制在绳长的千分之一以内，避免单绳过载的情况出现。设计这类结构的时候，首先要考虑的是受力传递路径的合理性，吊重的载荷通过绳索传导到导向轮，再由导向轮的支撑轴将力传递到内置的传感单元，整个传力路径上要尽量减少不必要的连接间隙，所有配合面采用过渡配合，避免间隙带来的载荷冲击影响检测精度。导向轮的轮槽采用圆弧型槽型，槽深大于钢丝绳直径的1.5倍，槽底的粗糙度控制在Ra3.2以下，减少绳索运行过程中的磨损，延长绳索的更换周期。支撑柱与基座的连接采用沉头螺栓固定，

　　螺栓的预紧力按照螺栓等级的标准值施加，避免长期受交变载荷出现螺栓松动的问题。从安装边界来看，基座的外形尺寸适配常规的型材安装面，不需要额外做复杂的安装转接件，上部导向轮的最高点距离基座底面的高度可以根据实际的绳索出线角度调整，当绳索的水平偏角不超过3度的时候，检测精度可以保持在额定量程的0.5%以内，完全满足常规工业场景的载荷监测需求。在实际使用过程中，这类双绳结构还能起到冗余防护的作用，当其中一根绳索出现意外断丝、载荷骤降的情况，另一根绳索可以短暂承载吊重，同时传感单元检测到双绳的受力差超过阈值，会立刻触发停机保护信号，避免吊重坠落的安全事故。建模的时候需要重点关注绳索与轮槽的配合间隙，支撑柱的受力变形量，

　　要保证在额定满载荷的情况下，支撑柱的侧向变形量不超过0.05mm，避免导向轮出现卡滞、绳索偏磨的问题。基座的内部可以预留传感模块的走线空间，信号线从基座侧面的出线孔引出，避免走线暴露在绳索活动区域，被运行的绳索剐蹭破损。这类结构不需要额外的润滑管路，导向轮内部采用自润滑轴承，日常维护只需要定期检查绳索的磨损情况、螺栓的预紧状态即可，维护成本远低于单绳带复杂导向的检测结构。针对不同的额定载荷场景，可以通过调整支撑柱的直径、导向轮的轴径、钢丝绳的直径来适配，从几十公斤的轻型吊重到几百公斤的中型吊重都能覆盖，不需要大幅改动整体的结构布局，零部件的通用化率可以达到80%以上，能有效降低加工和装配的成本。在装配调试的时候，需要先在空载状态下调整传感单元的零点，然后逐级加载标准砝码校准检测数值，保证双绳受力均匀后再投入实际使用，避免初始装配应力带来的检测偏差。
