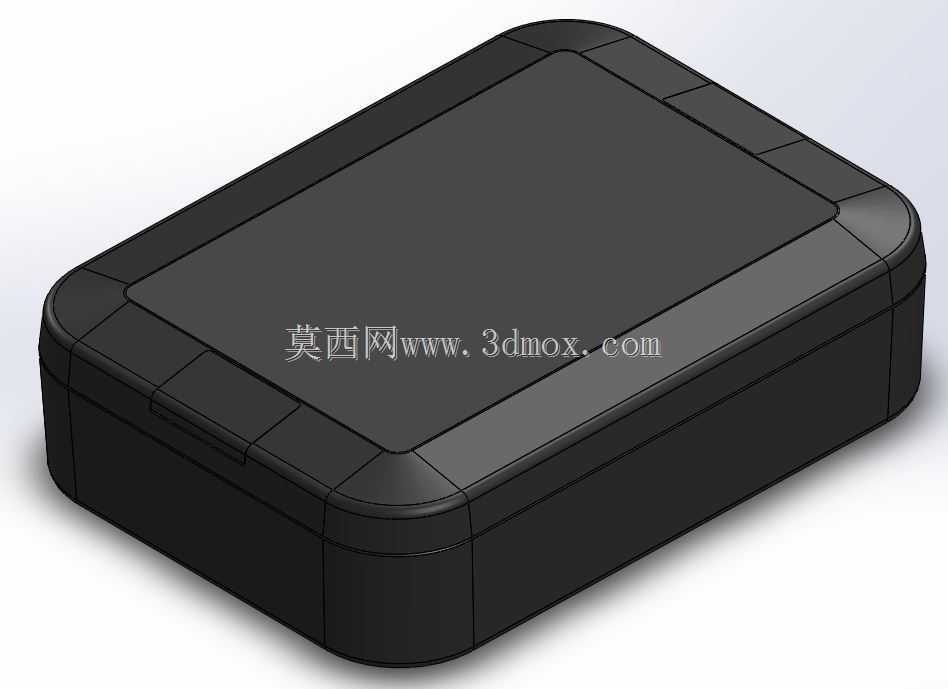

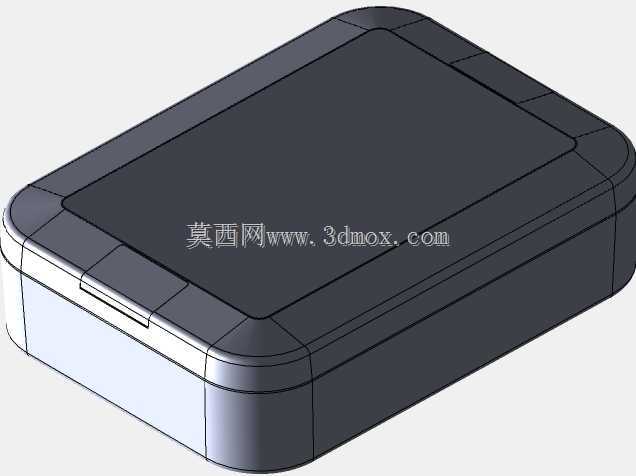

高池围墙WP11-15-4防水密封外壳结构

　　另一方面圆角结构也能避免安装维护过程中尖锐棱角划伤操作人员，同时减少壳体表面积灰的死角，日常清洁维护时擦拭更方便。壳体上盖为平整的大平面设计，没有多余的凸起结构，既可以在表面粘贴设备标识、参数铭牌，也能根据实际需求预留开孔，安装状态指示灯、天线接头或者操作按键，平整的顶面也让多个壳体并排安装时不会出现结构干涉，空间利用率更高。下盖的侧壁做了均匀的壁厚设计，壁厚取值兼顾了结构强度与注塑成型的工艺性，避免出现缩痕、翘曲等成型缺陷，侧壁内侧预留了统一规格的螺柱安装位，对应常规尺寸的PCB电路板安装孔位，不需要额外做结构改制就能直接固定核心电路板，螺柱的高度经过测算，能让电路板与壳体底部、上盖内侧都留出足够的安全间隙，这款防护壳体的设计初衷，是为户外布设的传感监测单元提供可靠的物理防护，在户外管线监测、周界安防传感部署、厂区设备状态采集这类场景中，裸露的电子核心板往往要面对雨水泼溅、扬尘堆积、意外磕碰、短时温差带来的凝露等问题，这类密封壳体就是核心电路与外部恶劣环境之间的第一道物理屏障。从结构细节来看，壳体采用上下扣合的分体式设计，上下盖的合模面做了整圈的止口结构，配合截面适配的密封胶条，可以在扣合锁紧后形成连续的密封界面，满足常规户外场景的防水防尘要求，避免雨水、粉尘从合缝位置渗入壳体内部损伤电路。边角位置做了大弧度的圆角过渡，一方面是消除注塑成型过程中的应力集中点，降低壳体受外力冲击时出现边角开裂的概率，

　　避免电路板上的元器件与壳体内壁接触造成短路，同时间隙内的空气层也能起到一定的隔热缓冲作用。在安装边界上，壳体的外部轮廓尺寸适配常规的墙面、杆架安装支架，下盖底部可以根据安装场景选择预留壁挂孔或者抱箍安装位，不管是固定在围墙立柱、设备机架外壁，还是户外监控杆上，都能找到对应的安装点位，不需要额外设计转接件。壳体的锁紧结构采用隐藏式设计，螺丝孔位设置在合缝处的内侧或者边角位置，外部没有突出的锁紧件，既保证了外观的整体性，也能避免锁紧螺丝长期暴露在户外出现锈蚀，后期维护拆卸更方便。从实际使用的角度出发，这类壳体的内部空间做了合理的分区，除了核心电路板的安装区域，还预留了接线端子的走线空间，侧面可以根据需求开设防水接头的安装孔，

　　方便外部的传感线缆、供电线缆接入壳体内部，线缆接入位置同样可以配合防水格兰头实现密封，保证整体的防护等级不会因为线缆开孔被破坏。在材料选择的适配性上，这类结构的壳体通常选用耐候性工程塑料注塑成型，能够适应-30℃到70℃的工作环境温度范围，长期暴露在紫外线照射下也不会出现快速老化变脆的问题，适合户外长期使用的场景。不同于普通的室内设备外壳，这款壳体在设计时就考虑了户外安装的各种实际工况：比如短时的暴雨冲刷不会出现渗水，夏季高温暴晒下壳体不会出现明显的形变导致密封失效，冬季低温环境下壳体材料依然保持足够的韧性，受到轻微撞击不会碎裂。在做三维结构设计时，上下盖的配合公差经过反复校核，既不会因为公差过小导致合模困难，

　　也不会因为公差过大导致密封胶条压缩量不足影响防水效果，止口位置的导向结构能让装配时上下盖快速对位，提升批量装配的效率。对于结构设计从业者来说，这类防护壳体的设计要点不在于复杂的曲面造型，而在于细节处的工艺性与实用性考量：比如拔模角度的设置要兼顾外观与脱模顺畅度，内壁的加强筋布置要在不增加过多壁厚的前提下提升壳体的整体刚性，避免壳体受挤压出现形变压迫内部电路板，安装螺柱的位置要对应电路板的固定孔，同时根部要做圆角过渡避免应力集中导致螺柱断裂。在设备选型层面，这类通用防护壳体可以适配多种不同功能的传感电路板，不需要为每一款传感板单独开模制作外壳，能够有效降低小批量传感设备的开发成本，缩短产品落地的周期。
