工业小型碎纸粉碎处理机组结构

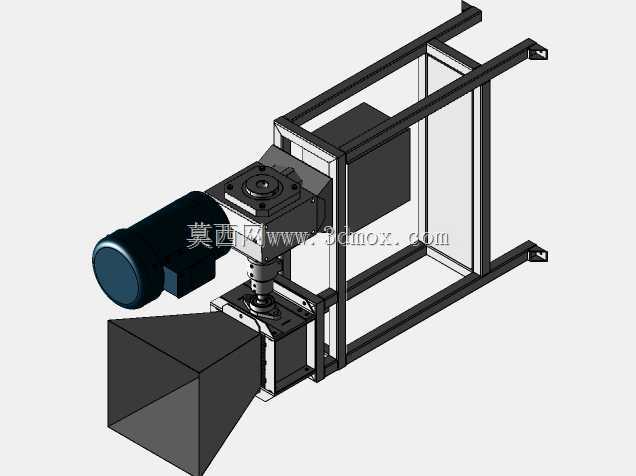

　　该套三维结构呈现的是一种面向工业现场纸质废料、轻薄片状物料破碎处理的小型机组，整体由驱动电机、减速传动箱体、破碎工作腔、进料斗、承托机架及防护安装框架组成。设备的布置思路比较直接：电机横置于机组一侧，通过减速机构将高转速低扭矩输入转换为破碎轴所需的低转速大扭矩输出；破碎腔位于机组中部偏下位置，上方承接方形扩口料斗，物料依靠自重进入刀轴区域后被剪切、撕扯并向下排出。这种布局适合办公集中销毁、包装边角料处理、印刷厂废纸预处理以及小型回收工位使用，尤其在需要连续投料、控制碎料粒度并减少人工接触旋转部件的场景中具有明确工程价值。

　　从功能实现看，进料斗采用上宽下窄的斗形结构，斗口面积较大，可降低人工投料对准难度，侧壁向内收拢后将纸张、纸板或轻薄废料导向破碎腔入口。破碎腔外部为箱式壳体，内部应配置刀轴、刀片、定刀及支承结构，壳体既承担刀片安装基准，也限制物料在破碎过程中向外飞溅。电机与减速箱体之间通过法兰或连接座形成刚性传动链，减少悬臂载荷对轴系的影响；输出端与破碎轴之间需要保证同轴度，并通过轴承座承受径向力和部分轴向冲击。机架采用方管或型钢焊接框架形式，四根立柱与底部横梁围出设备安装空间，侧面和顶部预留电机、箱体、料斗及护罩的固定位置，整体结构强调承载、检修空间和现场摆放稳定性。

　　外形边界方面，机组长度主要由电机外伸端、破碎腔和机架纵深共同决定，宽度由料斗及框架外侧尺寸控制，高度则集中在进料斗上沿至底脚之间。底脚沿机架长度方向伸出并带有安装孔，可通过膨胀螺栓或压板固定在地面、工作台或钢平台上；安装时需保证底脚支承面平整，避免框架焊接件因强行调平产生内应力。电机尾部与机架立柱之间应保留散热和接线空间，减速箱上方需留出注油、观察和维护位置，破碎腔侧面对应轴承、端盖和紧固件的区域不能被护板完全封死。料斗上口属于操作边界，投料人员站位应避开电机突出端和传动区，现场布置时可在斗口前方设置维护通道，在电机侧保留拆装联轴器或检修电机的距离。

　　结构设计上，机架并非简单承托外壳，而是要把电机扭矩、破碎冲击载荷和物料堵塞时的瞬时反力传递到底脚。立柱与横梁交接处宜采用连续焊接或加强角板，电机安装板需具备足够厚度，防止启动和卡料时产生变形。破碎腔与机架之间的连接面应考虑定位止口或销孔，使刀轴中心高在拆装后仍能保持一致。料斗与破碎腔入口之间建议设置可拆卸连接，便于清理缠绕纸屑和检查刀片间隙。对于实际选型而言，该类设备的关键不在外形复杂度，而在刀轴扭矩、刀片间隙、轴承支承跨距、电机过载能力以及机架刚度之间的匹配；若处理对象由普通纸张扩展到薄塑料片、标签纸或含钉文件，则需要进一步强化刀片材质、壳体厚度和防护联锁。三维建模时应重点核对电机外圆与框架立柱的干涉关系、料斗侧壁与传动箱体的避让关系、底脚孔位与现场基础的匹配关系，以及检修件拆卸路径是否被横梁阻挡，从而保证模型既能表达工作原理，也能反映真实设备的安装与维护边界。
