工业碎纸粉碎处理设备机架总成

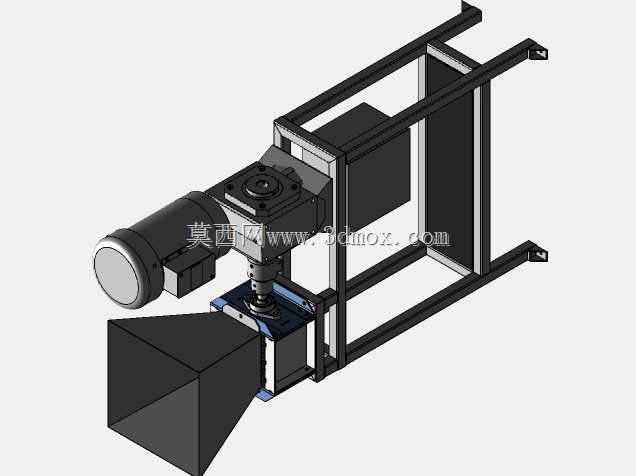

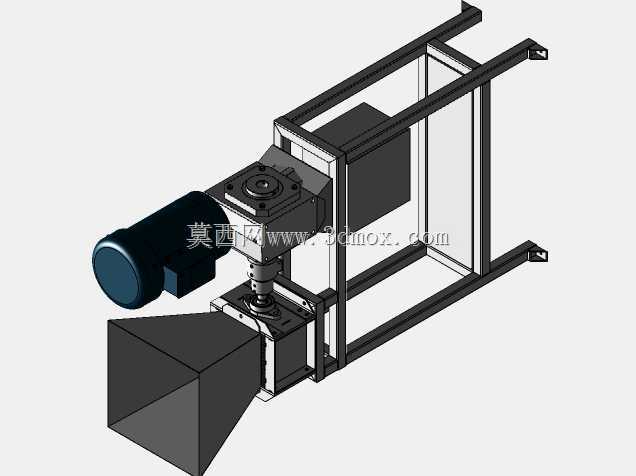

　　这套碎纸处理设备的三维结构，面向办公涉密载体销毁、纸品边角料回收、小型工业固废预处理这类场景搭建，整体采用方管焊接框架作为承载基体，所有动力、执行、进料部件都依托框架完成定位，结构逻辑贴合中小型粉碎设备的实际落地需求。从现场布置的角度看，设备的安装边界由底部两根纵向延伸的方管支腿决定，支腿两端预留了安装固定孔位，既可以直接放置在硬化车间地面，也能通过膨胀螺栓与预埋工位底座锁固，框架整体采用矩形方管拼焊，立柱与横梁交接处做了贴合焊接面，建模时保留了管件的壁厚与交接切口，能直接导出焊接件下料尺寸，现场施工时不需要二次测绘管件长度。进料端设置了大敞口锥形料斗，料斗采用钢板折弯拼焊结构，敞口宽度大于内部粉碎腔入口，

　　作业时叉车或者人工倾倒成叠废纸、纸边条都能顺利滑入粉碎腔，不会出现物料堆卡在入口外的情况，料斗的倾斜角度按照纸品滑落特性设计，内壁没有突兀台阶，避免轻薄纸片挂留。动力端横向布置驱动电机，电机通过法兰盘与减速箱体直连，减速输出轴竖直向下对准粉碎腔的刀轴输入端，轴系之间通过联轴器传递扭矩，联轴器外围设置了可拆卸的防护护罩，既避免运转时衣物、碎纸卷入传动部位，也能在检修时快速拆下护罩，对中调整联轴器同轴度。减速箱体通过转接法兰固定在框架中部的安装托板上，托板下方加设了加强筋板，抵消刀轴粉碎硬卡纸、带钉薄纸时产生的径向冲击载荷，防止长期运行后托板出现形变下沉。粉碎腔主体位于料斗上方、减速机构下方，腔体采用钢板围合而成，侧部开设了检修快开门，

　　日常更换刀片、清理缠绕的纸絮时不需要整体拆解腔体，开门即可触及刀组内部。电气控制箱挂载在框架后侧的空置立面上，箱体与动力部件之间预留了走线空间，框架方管的内腔可以作为穿线通道，动力线、控制线从管内穿行，避免外露线路被掉落的碎纸割破，也让设备外观更整洁。整机的布局重心落在框架矩形支撑面的中心区域，电机侧的重量与料斗侧的重量大致平衡，运行时整机振动幅度小，不需要额外做厚重的混凝土基础。从结构设计思路来看，这套方案没有采用复杂的一体式铸造机身，而是全部使用标准型材与板材拼焊，加工门槛低，普通具备钣金焊接能力的车间就能完成制作，后期维护更换部件时，电机、减速机、料斗、腔体都可以独立拆分，单个部件损坏不需要整体报废设备。针对纸品粉碎的工况，

　　刀轴的输入扭矩经过减速机放大，即便进料瞬间堆叠较厚的纸张，也能带动刀片完成剪切，不会出现卡机闷车的情况；框架后侧预留的空余空间还可以加装碎纸收集袋或者负压吸料接口，粉碎后的纸屑直接通过出料口落入收集容器，或者通过风送管道输送到集中收料工位。建模时所有配合面都做了对齐约束，电机轴、减速机输出轴、刀轴的同轴度在装配层级里做了校验，法兰连接孔位全部对应，实际装配时不会出现孔位错位的问题；支腿的横向跨距与纵向长度都预留了操作人员站位空间，设备周边留出的检修距离可以满足人员从侧面拆装部件的操作需求，不会出现框架贴墙后无法开门检修的问题。
