空调制冷系统热膨胀阀传动连杆结构

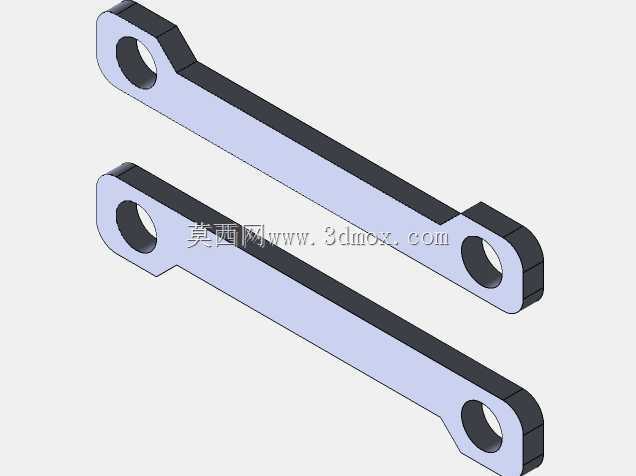

　　这套结构件面向1吨级空调制冷系统中的热膨胀阀执行机构，核心呈现的是两根长条形传动连杆。在实际制冷机组里，热膨胀阀承担节流降压与制冷剂流量调节的任务，感温包感知蒸发器出口过热度后，通过膜片、传动杆把位移传递给阀针，而这类连杆正是把感温动力元件的小幅直线动作转化为阀瓣开度变化的中间传力部件。两根连杆采用对称式长板构型，整体为扁平等厚杆身，两端各设置一个带圆孔的加厚端头，孔位用于穿装销轴，分别连接动力侧摇臂与阀杆侧摆臂。杆身中段做了等宽平直处理，两端头部相对杆身局部加宽并倒圆，既避免销轴孔周边应力集中，也让连杆在往复摆动过程中不会和相邻阀体肋片发生运动干涉。从建模细节看，零件区分了金属本体与侧边包覆层：浅紫色面为连杆主体金属板，

　　黑色长条面对应杆身侧向厚度或衬垫贴合面，端头圆孔贯通，孔口保留倒角，符合冲压或铣削加工后去毛刺的工艺特征。两根连杆长度一致、孔距相同，属于并联传力布局，这种设计常见于需要平衡侧向力矩的阀驱动机构中——单根连杆传力时，摇臂两端容易受到偏载，双连杆对称布置可以把驱动力均匀分配到阀轴两侧，降低阀杆卡滞风险，对制冷阀这种长期在温差交变、轻微振动环境下工作的部件来说，能明显提升动作回中的稳定性。安装边界方面，连杆总长决定了膨胀阀执行腔内部摇臂的跨距，两端孔中心距是运动学核算的关键尺寸：它直接关联感温膜片行程到阀针升程的传动比，孔距偏大则阀针开度被放大，容易造成蒸发器供液过量、回液冲缸；孔距偏小则节流开度不足，蒸发器缺液、制冷量下降。

　　端头厚度和孔径要匹配销轴直径，装配后孔轴之间保留微小间隙，保证连杆随摇臂摆动时可自由转动，同时不能间隙过大导致传动迟滞。杆身宽度方向需要避让阀体内部的弹簧座、调节螺钉和密封压盖，因此模型里杆身采用窄长截面，在满足拉压刚度的前提下尽量缩小横向占用空间。设计思路上，这类连杆不承受大冲击载荷，但要耐受制冷系统长期运行中的微动疲劳，所以外形上没有复杂曲面，优先保证孔位同轴度和杆身直线度；两端头部做成圆弧形外轮廓，可减少装配时刮伤橡胶密封件的风险。在空调机组应用场景中，热膨胀阀广泛用于分体式空调、柜机、冷水机组以及冷藏设备的制冷剂回路，连杆作为内部传动零件，其尺寸一致性会直接影响阀门的过热度控制精度。三维建模时需要重点核对两端孔的中心距、

　　端头厚度、杆身厚度以及孔边到杆身外侧的过渡圆角，运动仿真中要让两根连杆同步摆动，检查全行程内杆身是否与阀体壁面、弹簧组件发生碰撞，并确认销轴装配后连杆端面留有适当窜动间隙。该结构没有冗余造型，所有几何特征都服务于传力、避让和装配，是制冷阀门内部典型的平面连杆类执行零件。
