传动箱体二维转三维结构设计

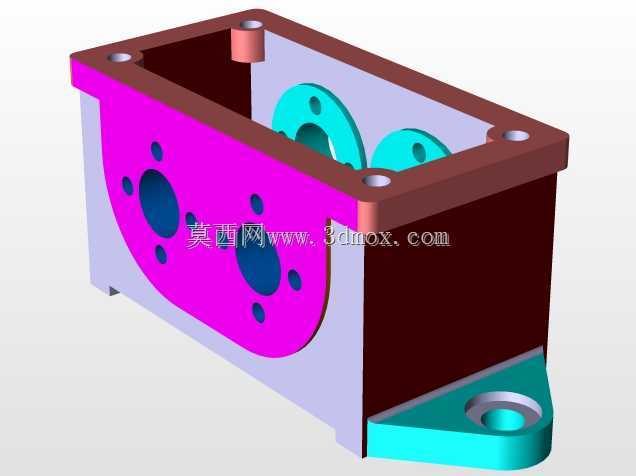

　　这套箱体结构的建模工作，核心是把平面工程图里的每一处壁厚、孔位、配合面逐一还原为可用于装配校验的实体，在测绘旧设备改造、非标传动单元开发场景里，这类箱体是承载齿轮、轴系、密封件的基础骨架，所有内部传动件的同轴度、安装间隙都要靠箱体的加工基准来保证。拿到二维图纸最先核对的不是外轮廓，而是各个轴孔的中心高与孔距公差：正面两块异形法兰面上的大通孔是输入、输出轴的伸出位，周围环绕的小孔是端盖的螺栓过孔，建模时不能只按圆孔拉伸切除，要同步留出端盖止口的沉台深度，否则后续装配时端盖会直接顶到轴肩，连密封垫片的压缩量都没法控制。箱体顶部的法兰边均匀布置了四个沉头孔，对应箱盖的连接螺栓，沉孔深度要严格匹配螺栓头的埋入尺寸，

　　既不能让螺栓头凸出法兰面影响箱盖贴合，也不能钻穿顶面导致内腔和外部连通出现漏油隐患。侧壁底部伸出的带孔支耳是整机的安装固定位，这个孔的中心到箱体底面的高度、两个支耳的孔距，直接决定了整套传动单元能不能对准机架上的预装螺孔，建模阶段就要把安装边界锁死：箱体总宽度要避开机架两侧的护板间距，总高度要留出上方加注润滑油、下方布置放油螺塞的操作空间，内腔的深度要完全容纳啮合齿轮的齿顶圆，还要保证齿轮转动时和箱体内壁之间留有至少五毫米的溅油间隙，避免运转过程中齿面剐蹭箱壁。内部两个青色的轴承座凸台是整个箱体的精度核心，凸台的内孔要和对应轴承的外圈形成过渡配合，凸台端面的垂直度必须和轴孔中心线保持严格垂直，建模时可以先把两侧轴孔的基准轴搭建出来，

　　再以基准轴为参照拉伸轴承座凸台，能最大程度避免二维图转三维时容易出现的孔位错位问题。箱体的侧壁厚度没有做等厚设计，受力大的轴承安装位周边壁厚做了加厚处理，远离载荷区的侧壁在保证刚性的前提下适当减薄，既控制整体铸件重量，也能避免铸造时壁厚差过大产生缩孔缺陷。正面的异形法兰轮廓不是随意设计的曲面，轮廓弧度刚好覆盖内部两个轴承座的外围区域，让端盖的压紧力可以均匀传递到箱体支撑壁上，不会出现局部刚性不足导致的轴系振动。从实际使用场景来看，这类箱体大多用在小型减速传动、仪表动力输出单元里，工作时内部存储的润滑油会通过齿轮转动飞溅到各个轴承位，所以箱体的结合面都要预留涂密封胶的平面宽度，所有贯通孔的边缘都要做倒角处理，既去除加工毛刺，

　　也能避免装配时切割密封胶条。建模过程中还要提前核对加工工艺性：顶部法兰的上平面、底部支耳的下平面都要设计成可一次铣削加工的平整面，内壁的转角处要留出铸造圆角，不能出现直角清根的结构，防止铸件冷却时应力集中开裂。内腔里两个轴承座之间的挡油凸缘高度也要把控，高度过低没法阻挡润滑油直接从轴孔缝隙甩出，高度过高又会干涉齿轮的啮合运转，需要结合齿轮的分度圆直径反复核对间隙。整个实体建模完成后，还要把配套的轴、齿轮、轴承、端盖零件逐一做虚拟装配，检查每一处运动件和固定箱体之间的间隙：确认齿轮齿顶和箱体内壁不剐蹭、轴转动时和轴孔密封位不同轴偏差在允许范围内、螺栓装入沉孔后没有凸出干涉箱盖安装，把所有二维图纸上没法直观发现的空间干涉问题在建模阶段全部排除，后续出工程图、投铸毛坯时就不会出现结构性返工。
